闭路电视摄像机可调角度安装固定支架

在安防监控系统的现场部署环节，摄像机安装支架是决定设备点位稳定性、视角可调性的核心配套结构件，这款安装套件正是针对小载荷闭路电视摄像机的吊装、壁装场景设计，适配多数室内外轻型监控点位的安装需求。从实际工程应用来看，这类支架常被用于商铺、办公区域、工业厂房辅道、小区楼道等场景的监控设备固定，可承载3磅以内的枪机、半球类摄像机，避免设备长期使用后出现视角偏移、固定松动的问题。

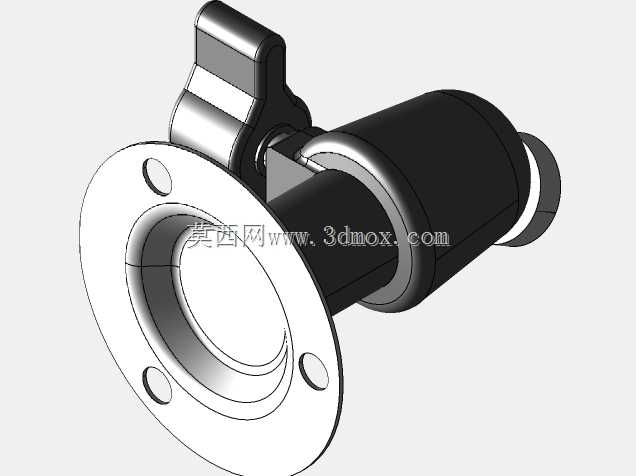

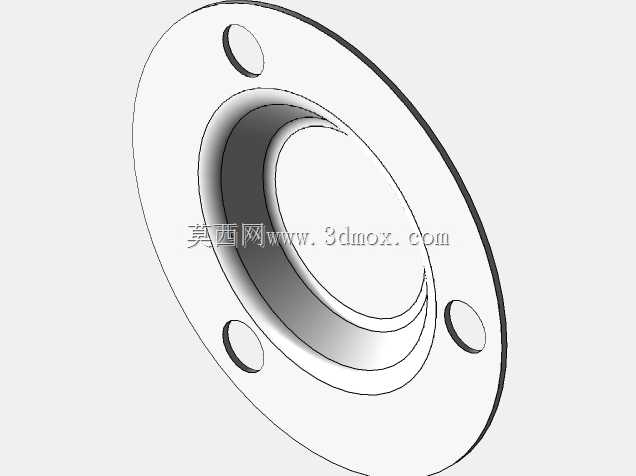

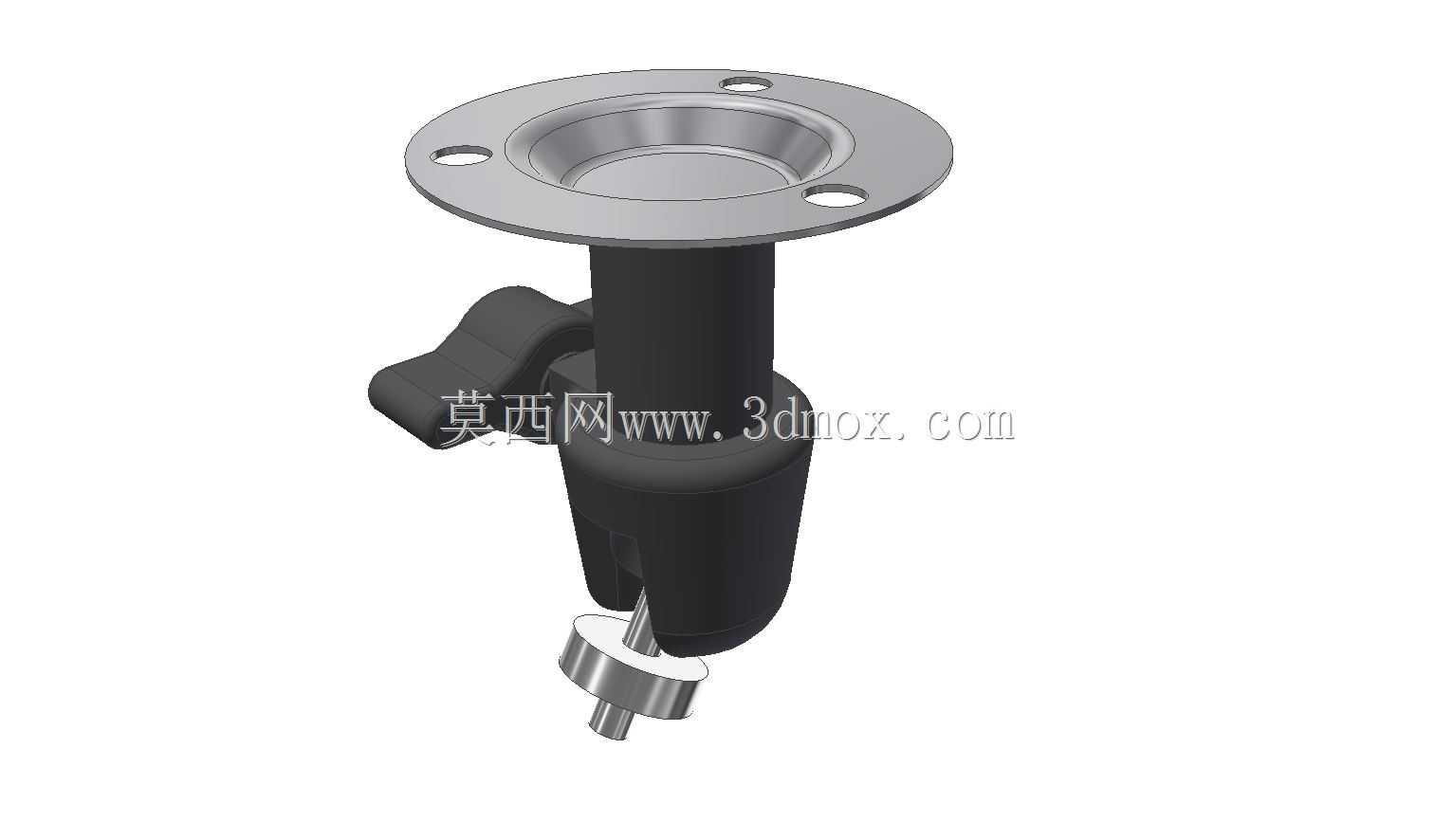

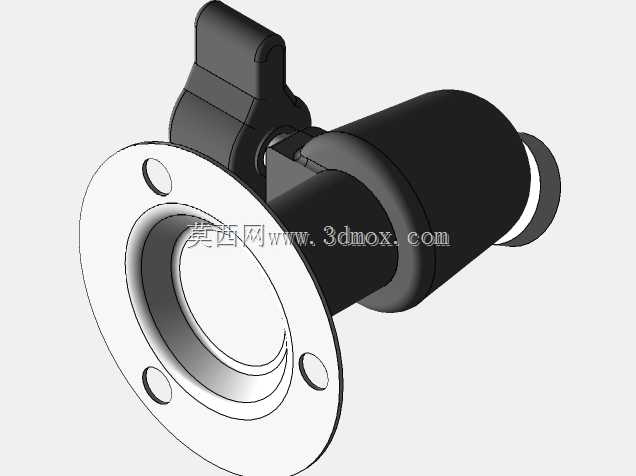

结构设计上，套件顶部采用带三个安装孔的圆形法兰盘作为固定基座，法兰盘中心做内凹沉台设计，既可以在安装时容纳固定螺栓的头部，保证法兰盘与安装面完全贴合，避免因螺栓凸起导致支架安装倾斜，也能提升基座与安装面的接触面积，分散设备载荷带来的局部应力，降低长期使用中基座变形的概率。法兰盘下方连接的竖向支撑柱采用高强度工程塑料与金属嵌件结合的结构，柱身侧面设置带防滑纹理的锁紧扳手，无需额外工具即可手动完成角度锁紧操作，在现场调试监控视角时，施工人员可以先松开锁紧结构，调整摄像机到需要的监控角度后，直接扳动锁紧扳手完成固定，相比传统螺丝锁紧的支架，能大幅缩短现场调试的时间成本，也避免了调试时反复松紧螺丝导致的螺纹滑牙问题。

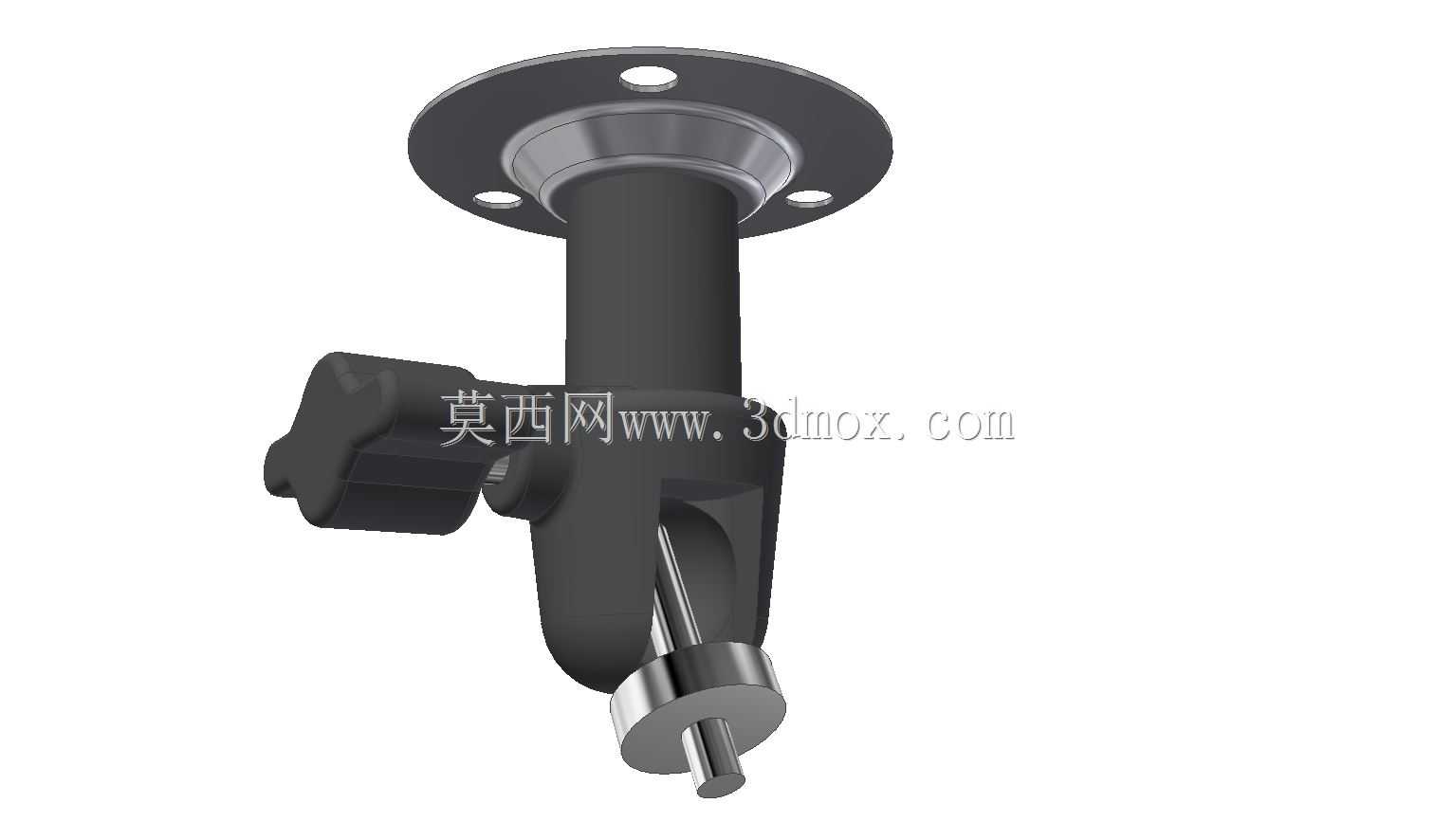

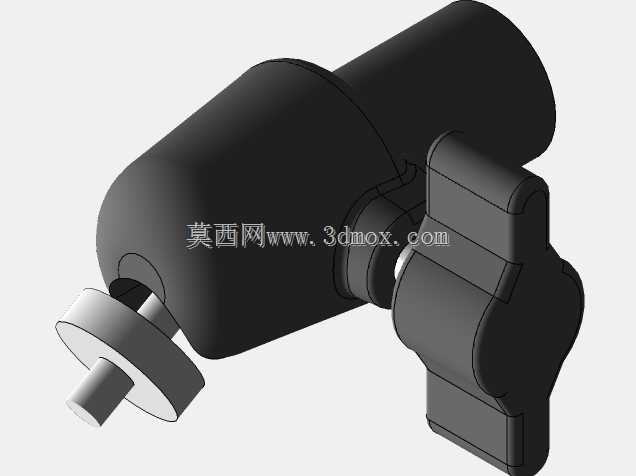

支撑柱下端采用球头铰接结构连接设备安装端，这种结构可以实现水平方向360度旋转、垂直方向最大90度的倾斜调节，能够覆盖绝大多数监控点位的视角需求，不管是壁装时需要向下倾斜覆盖出入口区域，还是吊装时需要调整角度覆盖走廊通道，都可以通过球头结构灵活调整，不会出现调节角度受限导致的监控盲区。设备安装端采用带螺纹的金属连接柱，可匹配主流摄像机底部的标准安装螺孔，连接柱旁设置的限位结构可以避免摄像机安装后出现绕轴自转的问题，保证调试完成后的视角长期稳定。

安装边界方面，这款支架完成安装后的总高度为65毫米，属于紧凑型安装结构，不会在安装面下方占用过多空间，在楼道、吊顶下方等净空有限的场景使用时，不会出现支架突出过多影响通行、或者与周边管线干涉的问题。法兰盘的安装孔位采用等距圆周分布设计，适配常见的膨胀螺丝、自攻螺丝安装规格，不管是安装在混凝土墙面、木质吊顶还是金属型材面上，都可以直接匹配常规安装固件，不需要额外加工转接件。

从结构可靠性角度考虑，这款支架的铰接位置做了阻尼预紧设计，即使在锁紧扳手未完全锁死的状态下，球头结构也能提供足够的阻尼力托住摄像机，不会出现设备突然下坠导致视角偏移甚至设备脱落的问题，给现场施工调试留出足够的操作余量。塑料部件采用耐候性工程塑料材质，可适应常规的温湿度变化环境，金属部件均做了防锈处理，在半室外的廊下等区域使用也不会轻易出现锈蚀卡死的问题，降低后期运维的调整难度。

在三维建模过程中，这套结构的建模重点在于球头铰接部分的配合间隙设计，既要保证调节时的转动顺畅度，又要控制间隙量避免锁紧后出现旷量，建模时需要严格控制球头与包裹座的配合公差，同时要考虑塑料件的成型收缩率，保证生产装配后铰接结构的阻尼感符合使用要求。法兰盘的沉台深度、安装孔的位置度也需要严格对应安装固件的尺寸，避免现场安装时出现孔位不对、螺栓无法沉入沉台的问题。锁紧扳手的杠杆长度设计也经过实际验证，既保证手动锁紧时能提供足够的锁紧力，又不会因为力臂过长导致锁紧时掰断扳手结构。
