方形百叶式表面安装通风过滤组件

在各类工业控制柜、户外电气箱体、小型机电设备的壳体设计中，通风散热与异物防护始终是需要平衡的核心需求，这类表面安装的百叶通风组件，正是针对这类场景开发的标准化结构件。日常做设备壳体结构设计时，不少新手容易忽略通风口的安装边界，要么开洞尺寸留错导致组件装不上，要么忽略安装面的平面度要求，装好后出现缝隙让蚊虫、粉尘顺着缝隙钻进箱体内，反而影响内部电气元件的运行稳定性。

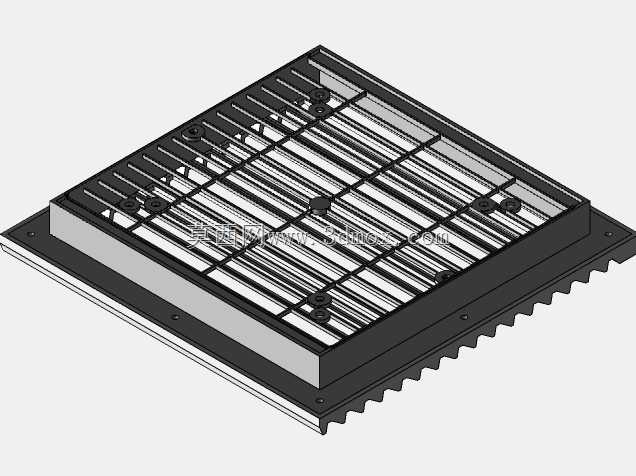

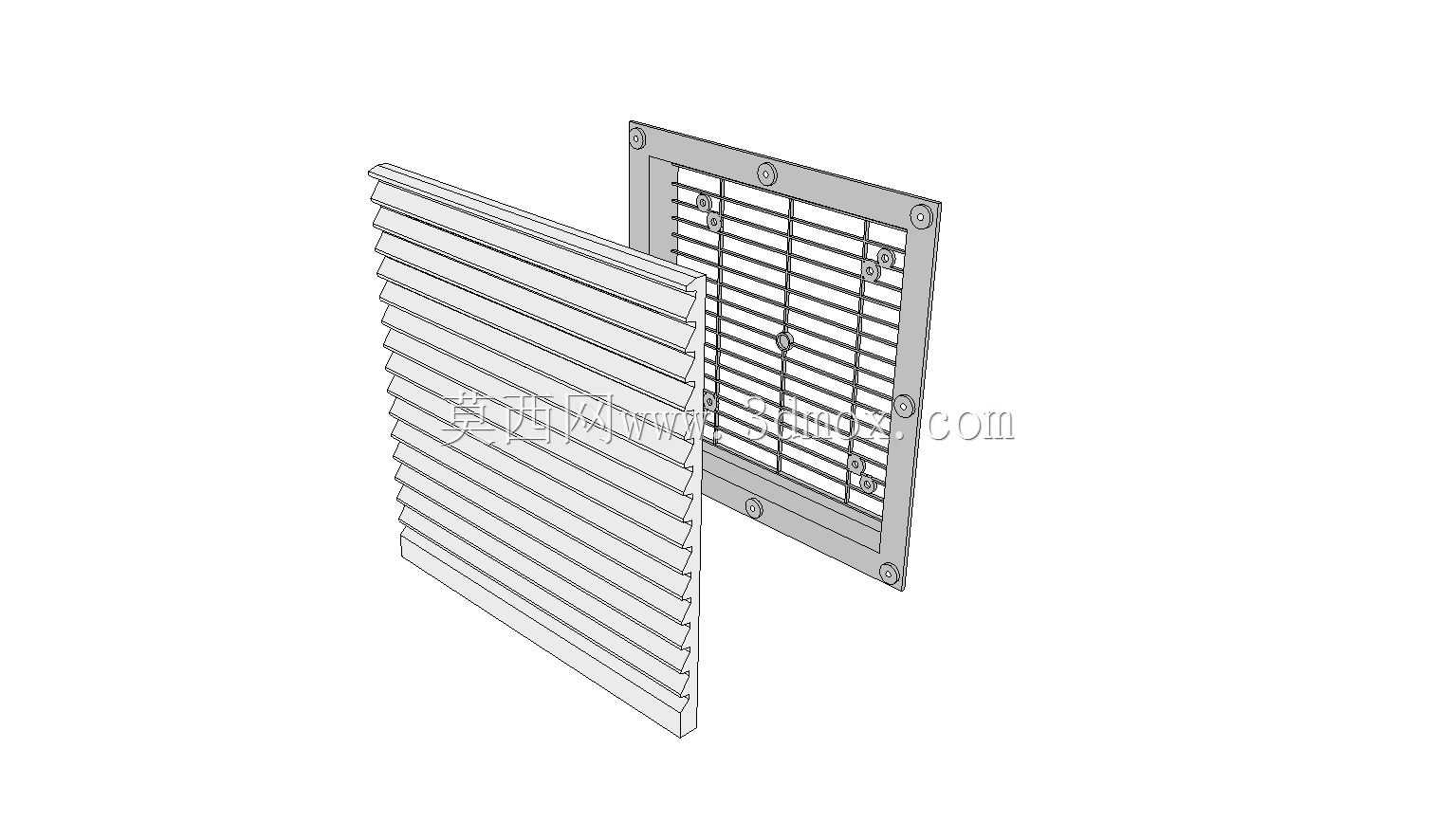

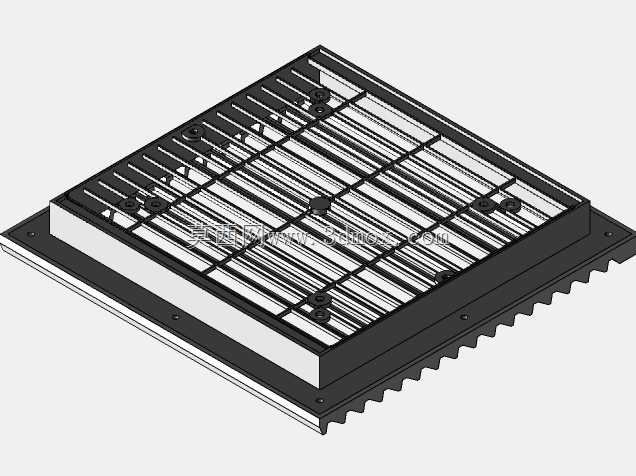

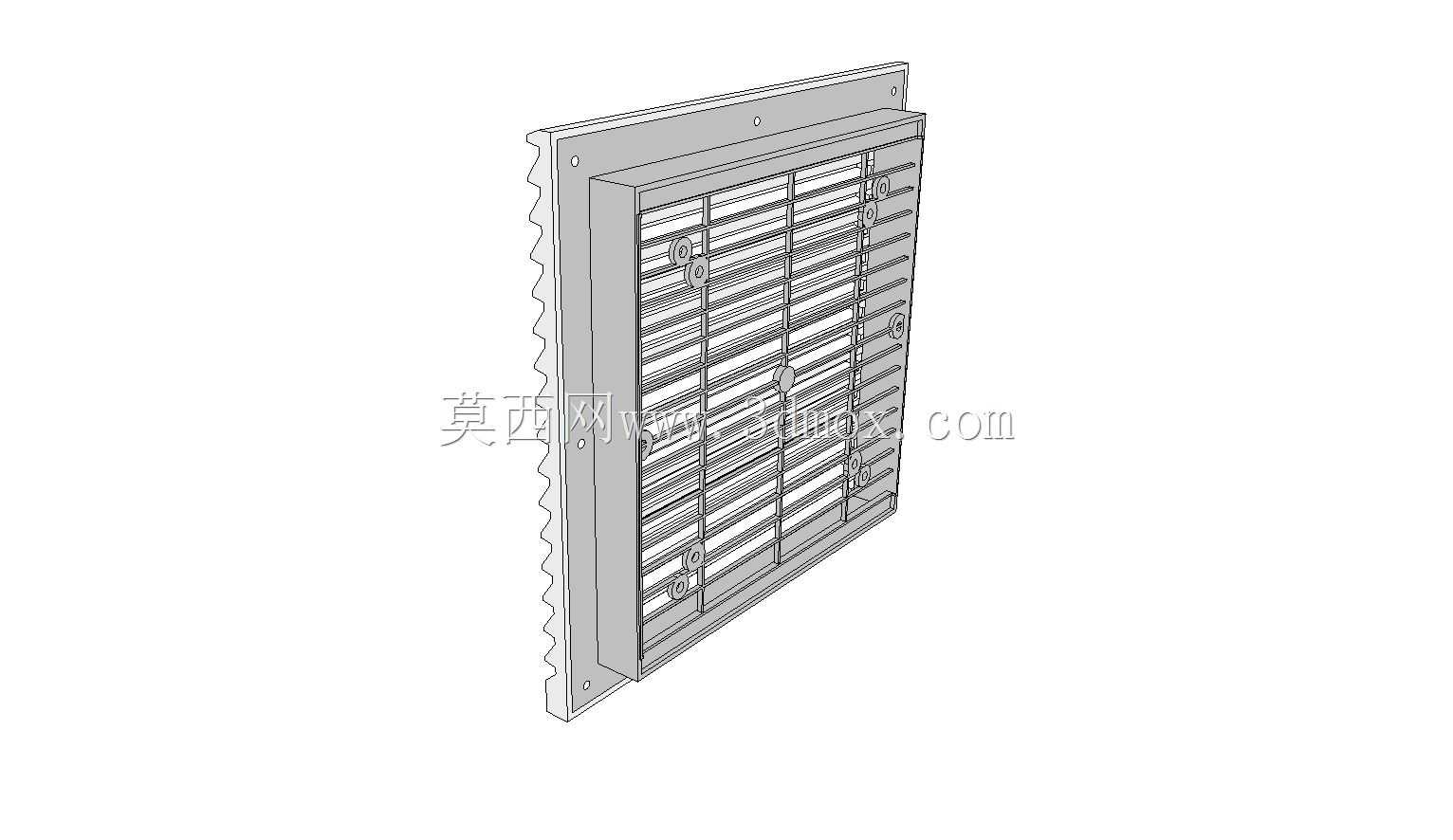

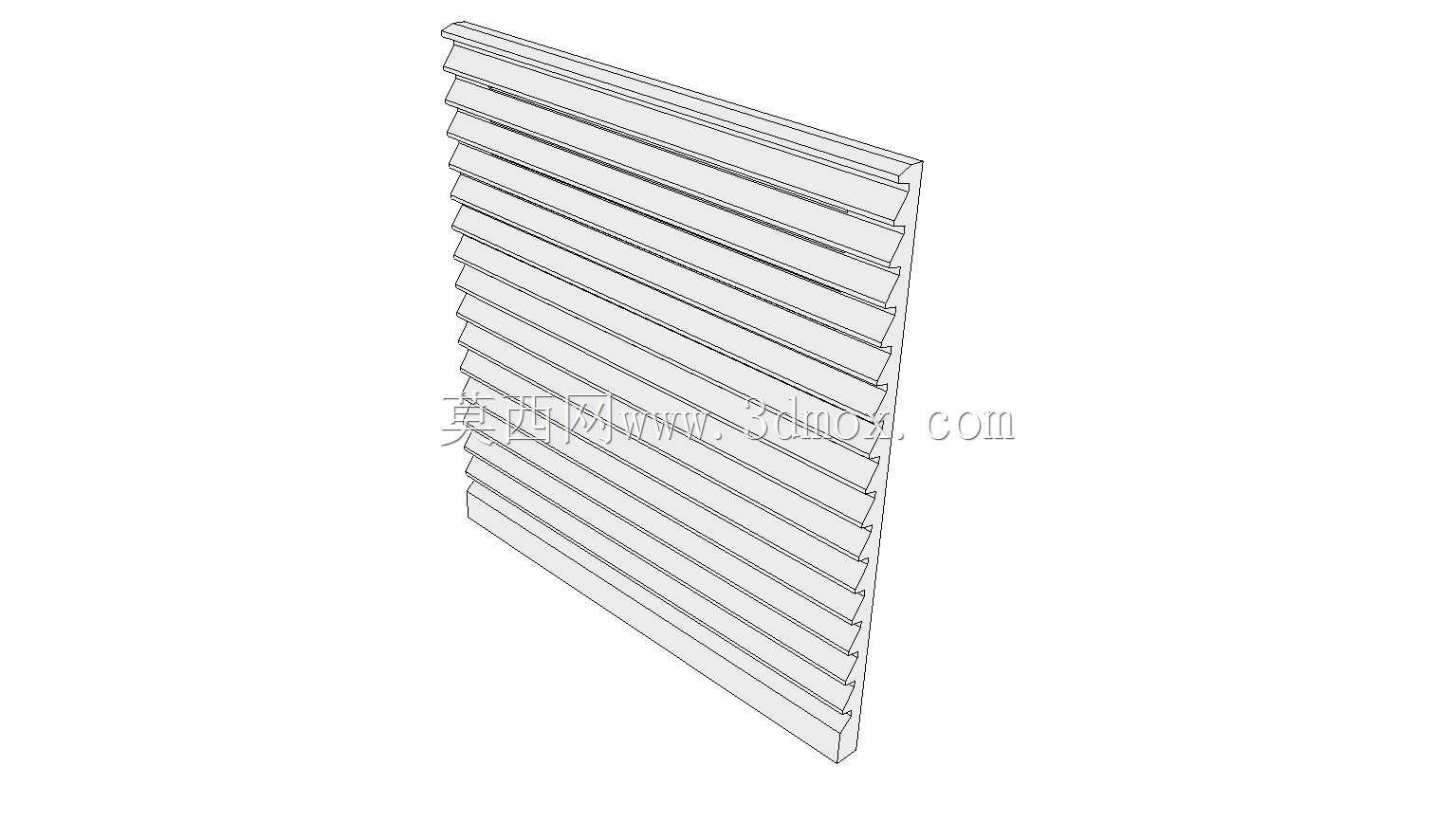

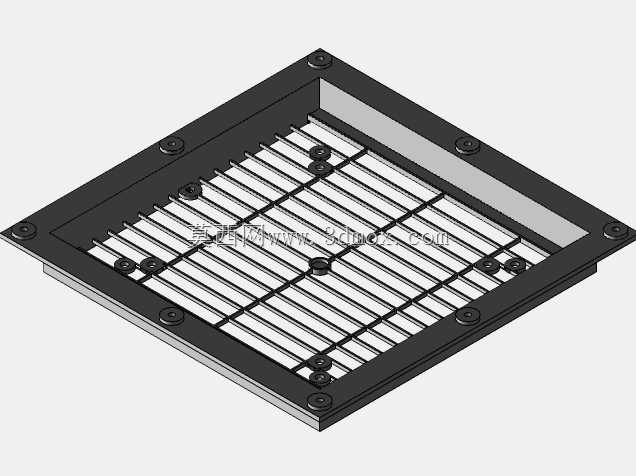

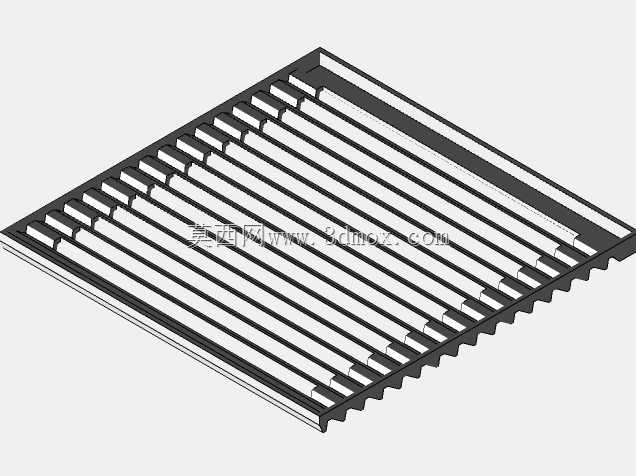

这套通风组件采用分体式结构，外侧为带倾斜百叶的防护面板，内侧配套格栅式挡网，百叶的倾斜角度经过反复调整，既能保证空气流通的有效截面积，满足箱体内部散热所需的通风量要求，又能避免外部飞溅的水滴、垂直掉落的杂物直接进入箱体内部，倾斜的叶片还能引导气流方向，减少直吹带来的紊流噪音。内侧的挡网网格间距控制在合理范围，能够阻挡体积较大的飞虫、絮状杂物进入，同时不会对通风效率造成明显衰减，两者配合使用时，不需要额外加装其他防护结构，就能满足多数室内外普通机电设备的通风防护要求。

从安装逻辑来看，这套组件完全贴合表面安装的设计思路，不需要在箱体内部预留复杂的安装卡槽，只需要在平整的安装面板上，按照组件对应的尺寸切割出方形安装孔，同时在孔位四周对应四个安装孔的位置预留螺钉过孔，就可以从面板外侧直接将组件贴合固定，安装过程不需要伸入箱体内部操作，对于已经完成内部元件装配的箱体来说，后期加装或者更换都非常方便，不会干扰箱体内已经布设好的线路与元件。设计安装孔位时要注意，四个安装孔的中心距需要严格匹配组件的孔位公差，方形切割孔的边缘要做去毛刺处理，避免尖锐的板边割伤组件的塑料边缘，导致安装后出现贴合缝隙；安装面的平面度要控制在合理范围内，如果面板存在明显的形变拱起，会导致组件安装后局部翘起，影响防护效果。

从材料选型的角度，这类通风组件一般采用耐候性工程塑料注塑成型，本身具备不错的抗老化、抗形变能力，在-20℃到60℃的常规工作环境下不会出现脆裂、软化变形的问题，表面的哑光质感也能和多数工业设备的壳体外观适配，不会显得突兀。做结构选型时，需要根据箱体内部的热耗计算所需的通风量，再对应选择合适尺寸的通风组件，避免选的尺寸过小导致通风量不足，造成箱体积热温升高，也不需要盲目选大尺寸，造成面板空间浪费、防护等级下降。

实际建模过程中，要注意百叶叶片的壁厚均匀性，避免注塑生产时出现缩痕、填充不足的问题，叶片与外框的连接位置要做小圆角过渡，减少应力集中，避免安装或者使用过程中叶片受外力出现断裂。安装孔的位置要设计成沉孔结构，让螺钉安装后头部不会突出面板表面，既提升外观整洁度，也能避免螺钉头剐蹭到外部的管线或者操作人员。内侧挡网与外框的配合间隙要控制在合理范围，既要方便拆装清理长期使用积攒的灰尘，也要保证配合后不会出现松动异响，在设备运行产生振动的工况下也能保持位置稳定。

不少设备在户外使用时，还可以在这套组件的内侧加装过滤棉，进一步提升防尘防水的能力，此时只需要在挡网和外框之间预留出过滤棉的安装空间即可，不需要改动整体的安装尺寸，兼容性很强。做配电柜体、小型空压机外罩、户外通讯设备箱、工业电源外壳的结构设计时，这类标准化的通风组件可以直接选型调用，不需要从零开始设计百叶结构，能够大幅缩短结构设计的周期，同时成熟的结构形式也能减少后期试装、验证环节出现的问题，降低设计变更的概率。
