22毫米安装口径三色工业指示灯结构设计

做设备面板布局设计的时候，22mm安装口径的指示灯几乎是每个项目都会碰到的标准件，这次整理的三款不同发光色的同规格指示灯，刚好覆盖了常规设备面板上最常用的信号指示需求。从实际装机的场景来看，这类指示灯主要用在各类工业控制柜、设备操作面板、生产线工位旁的信号柱上，用来反馈设备的运行状态、故障告警、电源通断这类核心信息，不同的发光色对应不同的信号等级，比如绿色常用来标识设备正常运行、电源接通，红色对应故障告警、急停触发，黄色则用来提示预警、待机或者待料状态，现场操作人员不需要凑近看屏幕参数，隔着几米远就能通过灯的颜色快速判断设备当前状态，是车间里人机交互最直接的视觉信号载体。

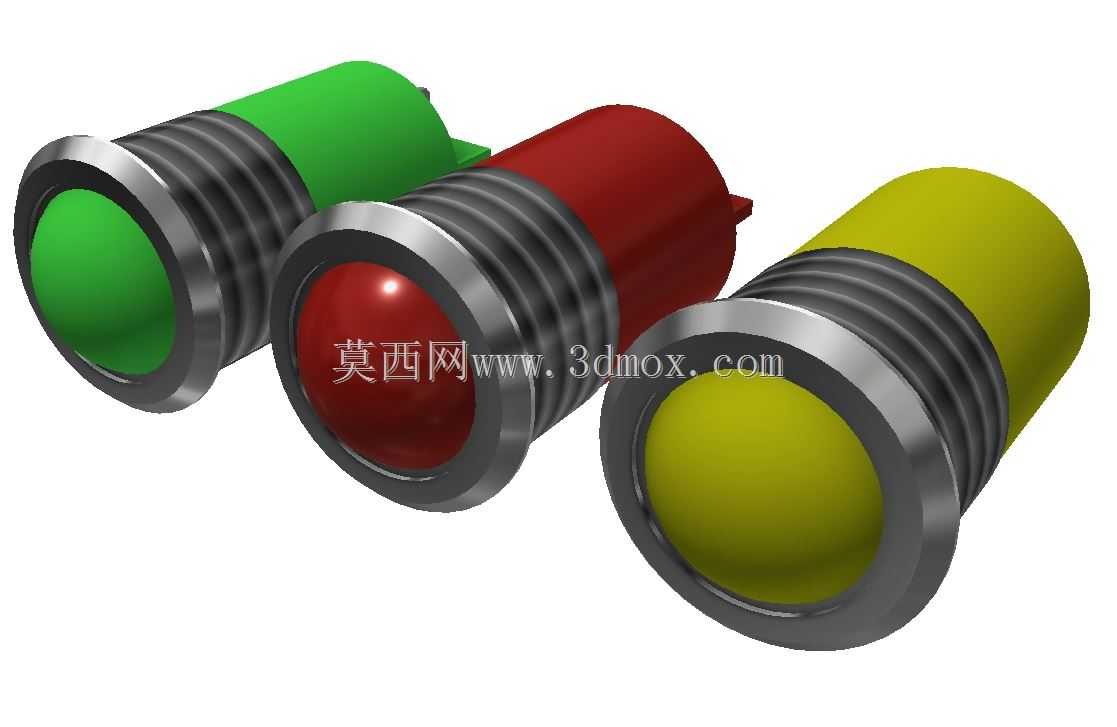

从结构设计的角度看，这款指示灯采用的是行业通用的22mm圆形安装口径，安装边界完全适配市面上标准的面板开孔尺寸，安装部位带外螺纹结构，配套锁紧螺母就能直接固定在厚度1-5mm的金属或者塑料面板上，不需要额外做定制化的开孔适配，不管是新做设备面板布局，还是老设备上损坏指示灯的替换，都能直接对位安装，不用重新扩孔或者调整安装位，能大幅减少现场安装和后期维护的工作量。灯头部分做了金属包边的防护结构，比全塑料外壳的指示灯抗磕碰能力更强，车间里日常操作的时候不小心被工具碰到，也不容易出现外壳碎裂、灯头脱落的问题，发光面采用半球形的柔光透镜，光线发散角度足够大，不会出现侧面视角看不清灯亮状态的情况，就算操作人员站在设备侧方，也能清晰识别信号状态，避免因为视角盲区漏看告警信号引发操作失误。

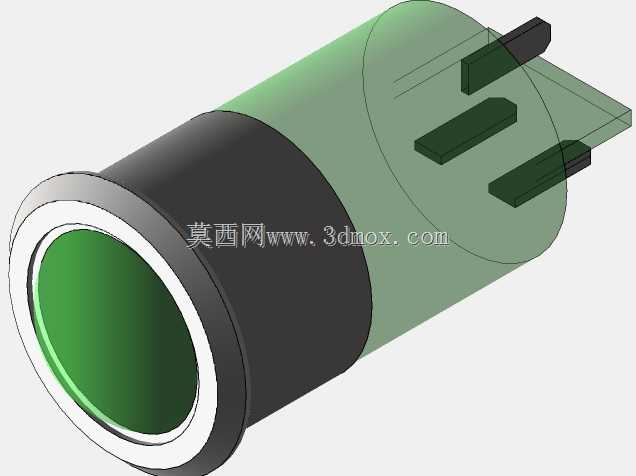

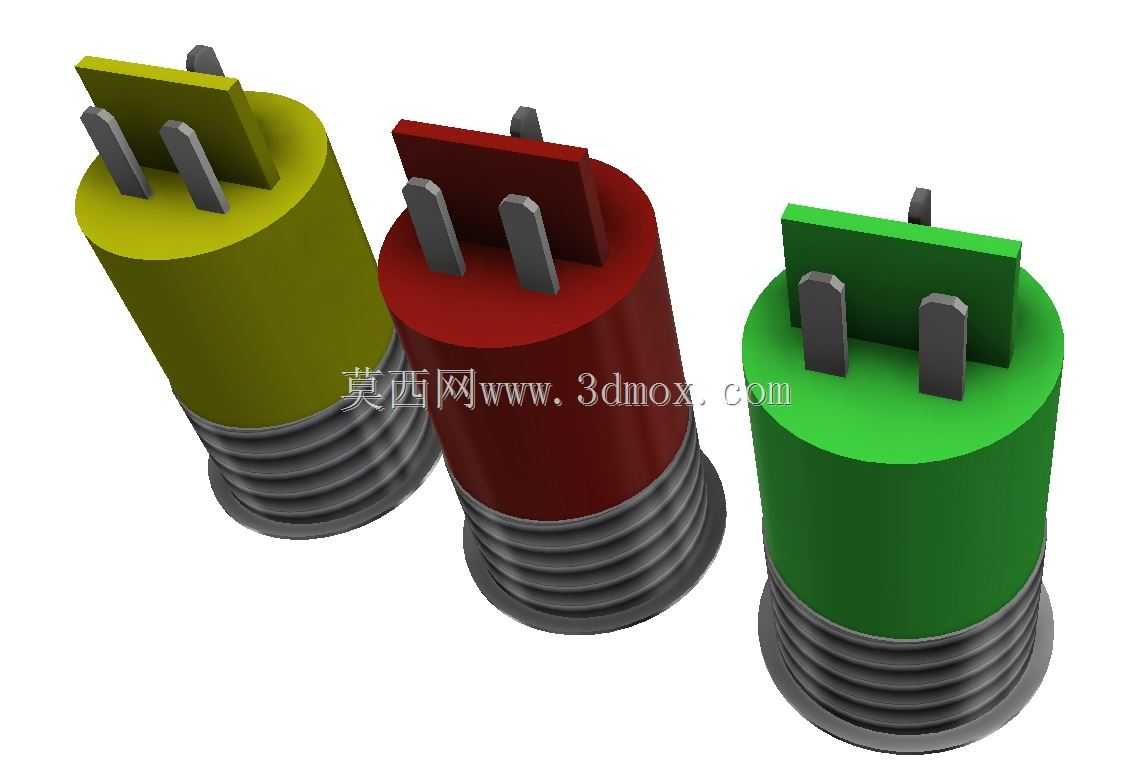

建模的时候特意还原了产品的实际装配关系，螺纹部分的牙距、锁紧螺母的配合间隙、灯体尾部的接线引脚位置都按照实物尺寸做了还原，做面板开孔排布的时候，可以直接把这个模型调入装配体，核对相邻元件之间的安装间距，避免出现安装后螺母互相干涉、接线空间不足的问题。很多新手做面板设计的时候，容易只看元件的正面尺寸，忽略尾部的接线空间和螺母锁紧需要的操作空间，直接用这个三维模型做装配校验，就能提前规避这类安装干涉问题，不用等到实际装机的时候才发现开孔位置不对，临时返工修改面板。

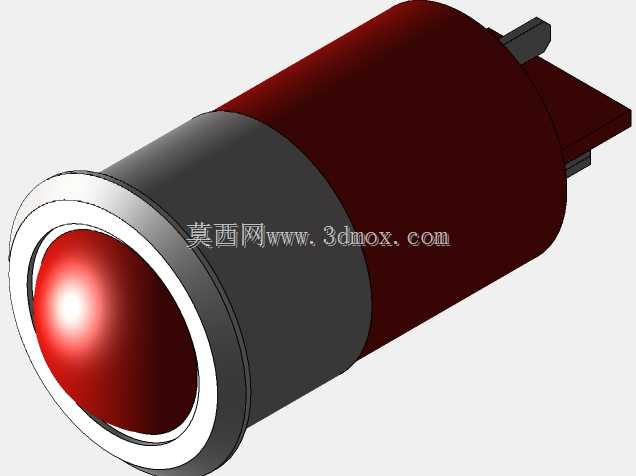

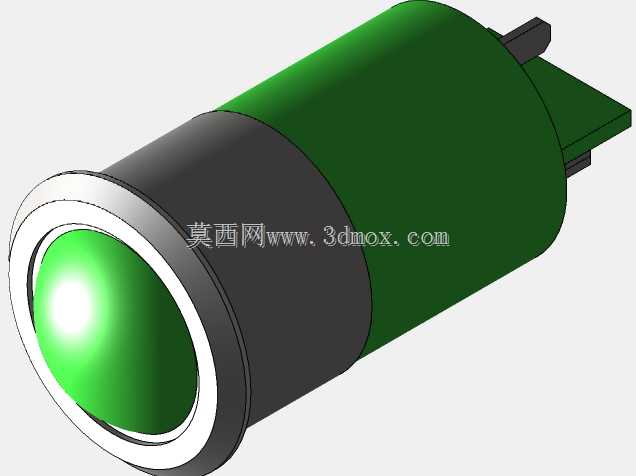

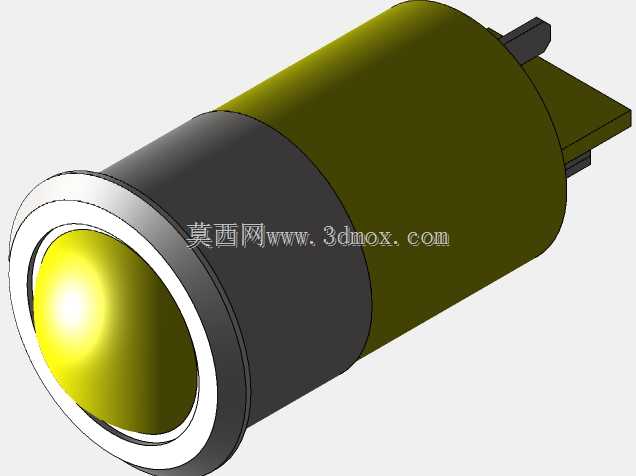

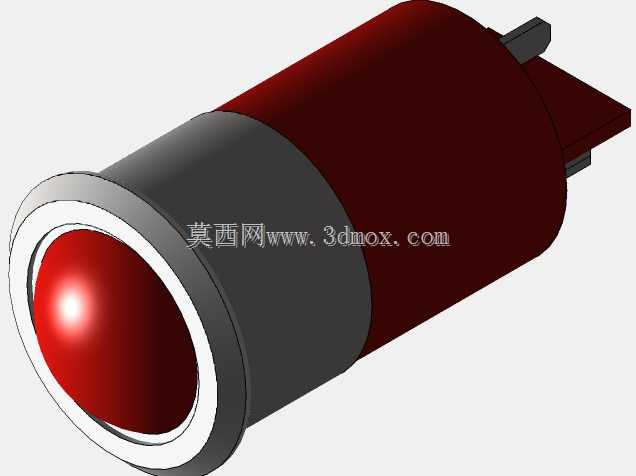

从实际使用的功能特性来看，这款指示灯的灯体外壳做了分段式的结构，前端的防护圈和中部的螺纹安装段、尾部的接线腔体之间配合紧密，常规车间环境下的粉尘、少量溅水都不会进入灯体内部，适配大多数工业生产场景的防护需求，不需要额外做防水罩之类的附加防护结构。三种颜色的灯体除了发光色和外壳标识色的区别之外，安装尺寸完全一致，做BOM表的时候可以统一安装位的开孔规格，不同信号位只需要更换对应颜色的灯体就行，不用针对不同颜色做不同的开孔设计，能减少面板加工的规格种类，降低加工和备件管理的成本。

在做设备三维布局的时候，这类标准信号元件的模型精度直接影响后期整机的装配效率，这个模型把安装需要的所有边界尺寸都做了准确还原，包括灯头突出面板的高度、尾部接线端的长度、锁紧螺母的外径尺寸，在做整体结构干涉检查的时候，能准确核对指示灯和面板内部的走线槽、安装梁、其他电气元件之间的间隙，避免出现安装后灯尾部顶到内部线束或者其他元件的问题。尤其是在紧凑型的小型设备设计里，面板内部的安装空间非常紧张，每一个元件的安装深度都需要精准核算，用准确的三维模型提前做空间排布，就能把内部空间利用率做到最高，不用为了预留多余空间放大整个箱体的尺寸，也不会因为空间预留不足导致后期装配困难。
