面板安装式USB3.0A型防水连接器结构

做设备面板接口选型的时候，很多工程师都踩过外露USB接口的坑——车间里的切削液溅入、粉尘堆积、外接设备拉扯导致接口松脱，轻则通讯中断丢数据，重则主板接口直接被扯坏返修。这款面板安装的USB3.0A型连接器，就是针对工业设备、检测仪器、户外机柜这类需要前置数据接口的场景设计的，从结构根源上解决常规板载USB接口的防护与安装可靠性问题。

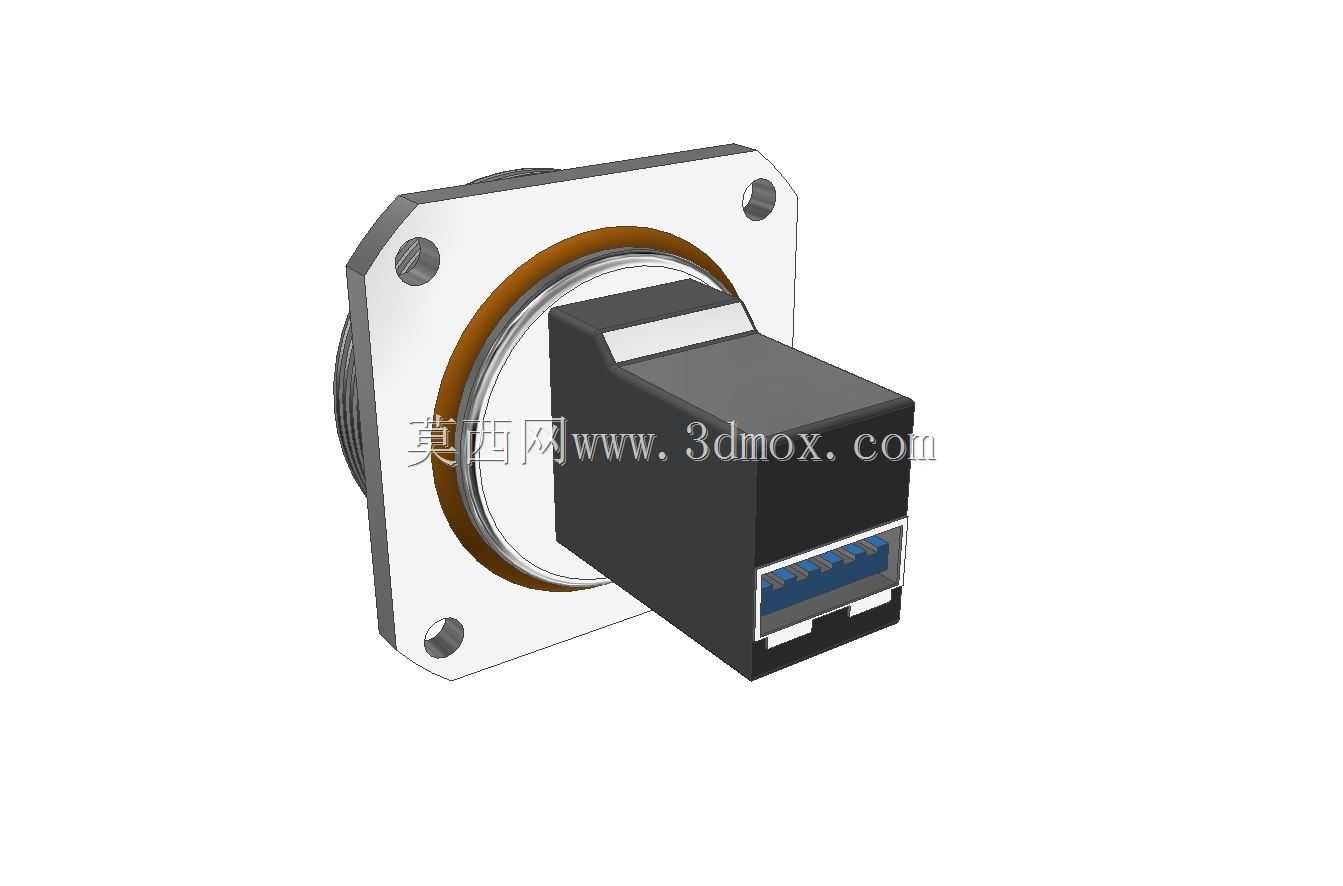

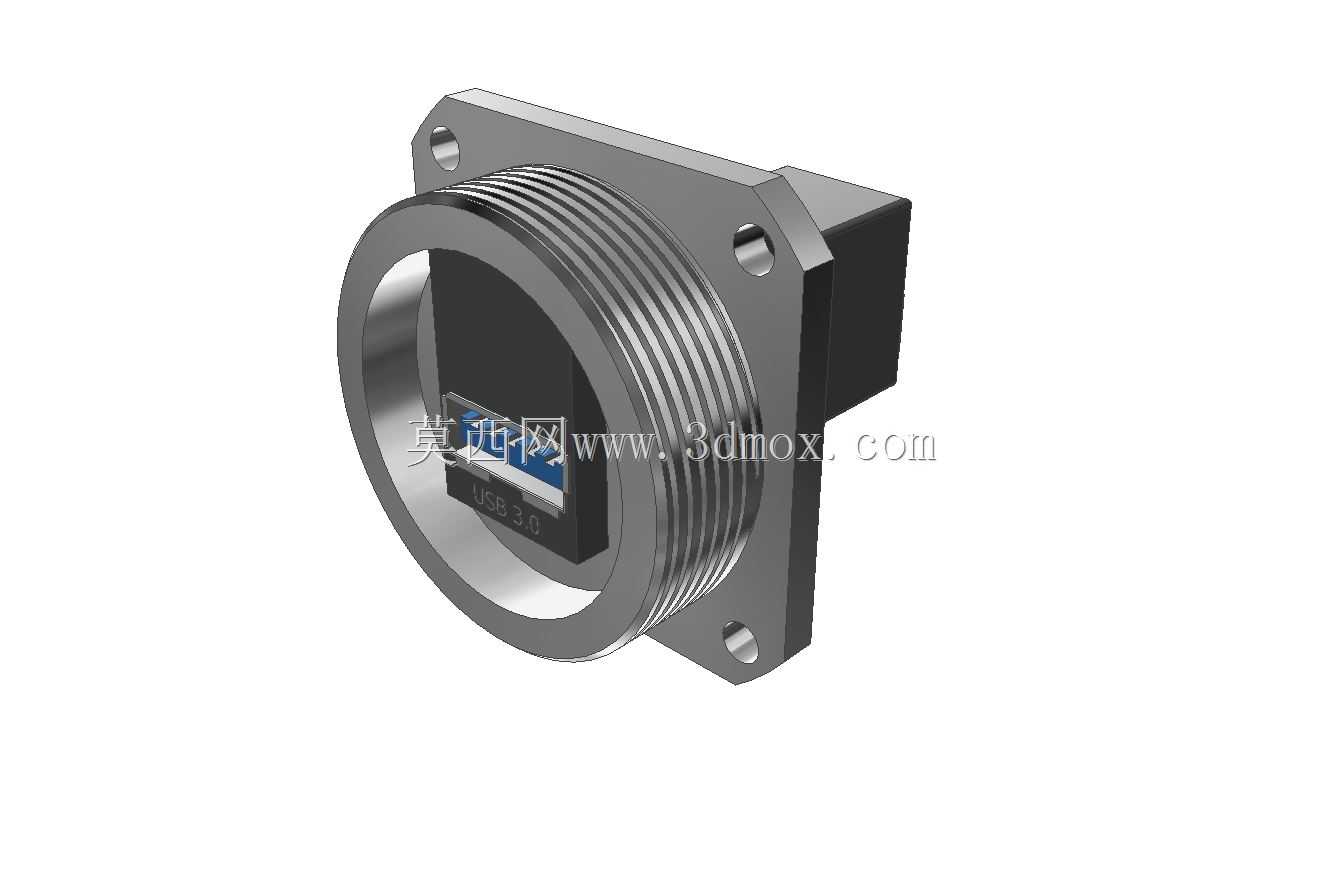

先从安装边界说，这款连接器采用方形法兰盘配合螺纹锁紧的安装结构，法兰盘四个角预留了沉头安装孔，适配面板开孔尺寸是标准的M22螺纹通径，安装时只需要在设备面板上开出对应直径的圆孔，将连接器主体从面板外侧穿入，内侧用配套的锁紧螺母旋紧在主体外螺纹段上，就能完成固定，不需要额外设计卡扣或者压板结构，安装效率比传统的D型USB接口座高不少。法兰盘和面板接触的面预留了密封胶圈的安装槽，装配时胶圈被法兰和面板压紧，能实现IP67级别的面板前端防护，哪怕是户外机柜淋雨、车间设备冲洗，水和粉尘都不会从安装缝隙进入设备内部。

接口功能上，内部是标准的USB3.0A型母座触点，兼容USB2.0、USB3.0的公头插接，9个触点的排布严格遵循USB-IF规范，信号针的长度差满足热插拔的时序要求，不会出现插接过电时的信号冲击问题。连接器尾部是出线端设计，不是直接焊在PCB上的结构，而是可以通过尾部的接线端或者预制线束，连接到设备内部的主板上，这样的设计有两个好处：一是面板和主板之间的位置公差可以通过线束长度吸收，不需要严格对齐面板和主板的安装位，降低结构设计的公差要求；二是如果接口因为长期插拔出现触点磨损，只需要更换这个面板连接器，不需要拆焊主板上的元件，后期维护成本低很多。

设计思路上，这款连接器把受力结构和信号传输结构做了分离：外部的金属法兰和螺纹主体是锌合金压铸成型，硬度高，安装后所有的外部插拔力、冲击力都由金属壳体承担，不会传递到内部的塑胶胶芯和触点上，避免长期插拔导致胶芯开裂、触点变形。内部的胶芯采用耐高温的PBT材质，触点是铜合金镀硬金，插拔寿命能达到10000次以上，满足工业设备长期使用的需求。接口前端的金属外壳内壁做了弹片结构，公头插入后弹片会和公头的金属外壳紧密接触，实现可靠的屏蔽接地，避免USB3.0的高速信号传输时受到设备内部的电磁干扰，保证5Gbps的传输速率稳定，不会出现移动硬盘拷贝大文件时断连、数据传输出错的问题。

实际应用中，这类连接器常用在工业相机的检测设备面板上，用来外接U盘导出检测数据、插鼠标调试设备参数；也用在户外的充电桩、通讯机柜上，作为调试接口，不用打开柜门就能外接设备操作；还有一些医疗检测设备，外壳需要做消毒冲洗，这种面板安装的防水USB接口刚好满足消毒时的液体防护要求。选型的时候要注意，安装面板的厚度不能超过螺纹段的有效长度，一般适配1-5mm厚度的金属或者塑料面板，如果面板更厚，需要定制加长螺纹的版本；另外尾部接线的时候，屏蔽层要和连接器的金属壳体可靠压接，才能保证屏蔽效果，如果只是接信号线不接屏蔽，高速传输时容易出现丢包问题。

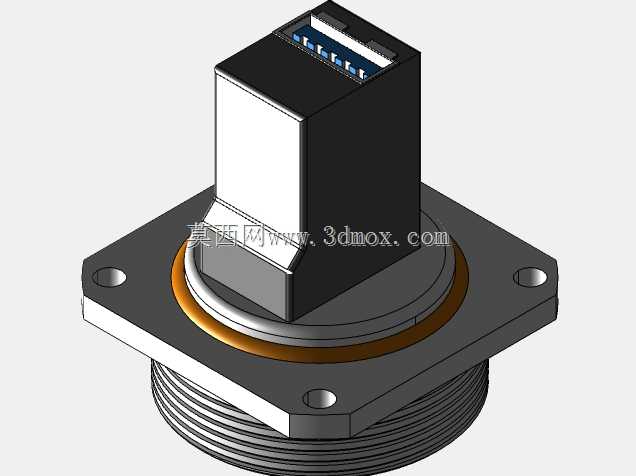

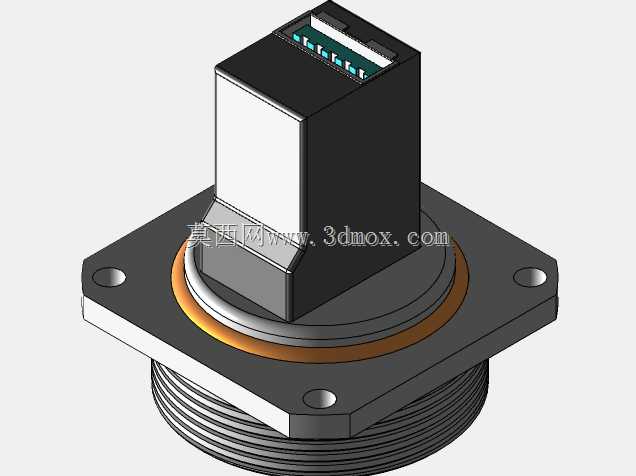

从建模的角度看，这个模型把法兰的安装孔位、外螺纹的牙型、内部胶芯的触点位置、尾部的出线结构都做了还原，做设备整体装配的时候，可以直接调取这个模型放到面板的对应位置，检查安装间隙、和周边元件的干涉问题，不用自己从零开始测绘建模，能节省不少结构设计的时间。尤其是做密封结构校核的时候，模型里的密封槽尺寸是准确的，可以直接用来选配合适线径的密封圈，不用反复打样试装。
