农用悬挂式喷杆喷雾机三维结构设计

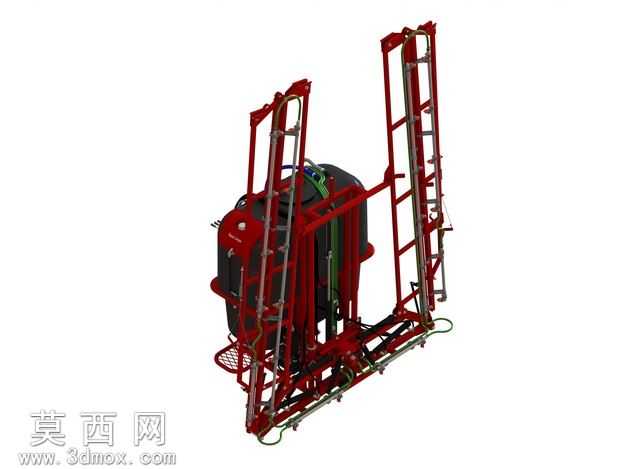

本三维模型为农用悬挂式喷杆喷雾机，整体采用SolidWorks完成全参数化建模，建模过程严格遵循农用植保机械的实际装配逻辑，对每一处结构细节都做了1:1还原，无多余冗余特征，所有零件可单独编辑修改，也可直接导出用于工程图生成、装配干涉检查或运动仿真。模型主体采用红色金属材质模拟设备的喷涂防锈机架，药箱部分采用哑光黑色高密度聚乙烯材质还原真实储药容器的质感，管路部分采用半透明绿色软管材质区分药液输送通路，金属杆件部分添加了轻微的金属反光与磨损质感，金属紧固件采用镀锌亮面金属材质，整体渲染效果贴近真实农用设备的使用状态，材质分层清晰，可直接用于渲染出图或产品展示。结构设计上，模型分为中部储药总成、两侧折叠喷杆总成、后部悬挂连接架三个核心模块：中部储药总成集成了大容量药箱、内置加压泵组、管路分流阀组，药箱表面做了加强筋结构建模，还原真实产品的抗形变设计，泵组与管路的连接位置做了密封接头的细节建模，无结构缺失；两侧喷杆采用可折叠桁架式结构，每段喷杆上都等距布置了喷头安装座，喷杆的折叠铰接处做了销轴、锁止卡扣的细节还原，可模拟真实设备的展开、折叠动作，方便用户查看不同作业状态下的结构形态；后部悬挂架采用标准三点式悬挂接口建模，适配农用拖拉机的后悬挂连接尺寸，架体上做了安装孔位、加强支撑板的细节设计，保证结构强度的还原度。设计思路围绕农用植保作业的实际需求展开，整体结构紧凑，折叠后宽度满足道路运输的尺寸要求，展开后喷幅覆盖范围大，管路布局沿机架内侧排布，避免作业过程中被作物剐蹭损坏，药箱重心靠近悬挂连接点，减少拖拉机悬挂后的配重负担，所有受力位置都添加了加强筋或加厚支撑板结构，符合农用设备重载、长时间作业的强度要求，模型装配关系完整，无错位、干涉问题，可直接用于农用机械设计参考、教学演示或产品方案展示。
