2立方移动式饲料混合搅拌机三维设计

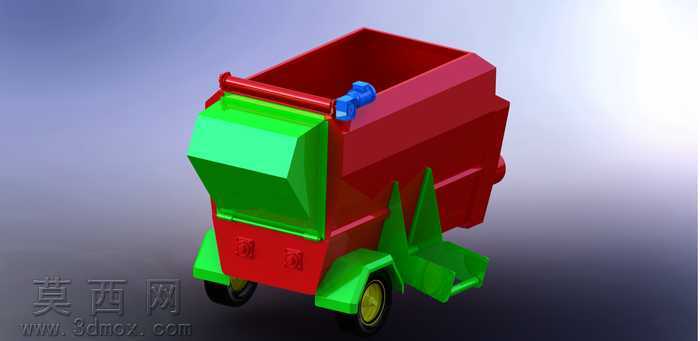

本作品为2立方容积的移动式饲料混合搅拌机三维建模成果，采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循畜牧饲料加工设备的实际生产尺寸比例，对设备各功能模块进行了独立零件建模后完成层级装配，确保各部件配合关系符合实际机械装配逻辑。模型整体采用红、绿高对比度配色进行渲染区分，主体储料搅拌罐体为红色加厚板材结构，建模时还原了罐体上部敞口进料的大容积腔体设计，腔体边缘做了圆弧过渡处理，既符合实际板材折弯加工工艺，也避免了进料时的物料卡滞问题。罐体前端设置绿色倾斜式出料导槽结构，建模时精准还原了导槽的倾斜角度与导流弧度，可保障混合完成的饲料能够顺着导槽顺畅流出，无残留死角。罐体顶部侧方设置蓝色驱动装置模块，还原了驱动电机与减速机构的安装位置与外部轮廓，明确了动力输入的布局位置。设备下部设置绿色支撑机架结构，机架处还原了三角加强筋结构设计，可保障满载饲料时机架的结构强度，避免承重变形；机架下方配套行走轮组，轮毂采用黄色、轮胎采用黑色材质渲染，还原了轮式移动设备的行走结构，方便设备在养殖厂区内灵活转场作业。渲染阶段对不同部件赋予了差异化材质：罐体部分采用哑光金属板材材质，模拟实际钢材焊接后的设备外壳质感；出料导槽与机架部分采用亮面工程塑料质感的绿色材质，区分不同功能部件；驱动装置采用蓝色烤漆金属材质，行走轮胎采用黑色橡胶材质、轮毂采用金属烤漆黄色材质，通过材质差异清晰展现各部件的功能属性。设计过程中重点考量了饲料混合设备的实用性：罐体容积严格控制在2立方米，匹配中小型养殖场的单次饲料混合需求量；移动式轮式结构适配养殖场内多点位供料的使用需求；出料导槽的高度与角度适配常见饲料接料容器的高度，无需额外抬升设备即可完成出料作业；整体结构无多余外露凸起部件，避免厂区移动时发生勾挂，符合畜牧作业场景的使用安全要求。建模时对所有部件的安装孔位、连接位置都做了对应还原，可直接用于后续的工程图导出、结构优化改进，也可作为畜牧机械设计的参考模型使用。
