金属框架玻璃丝收纳花盆结构设计

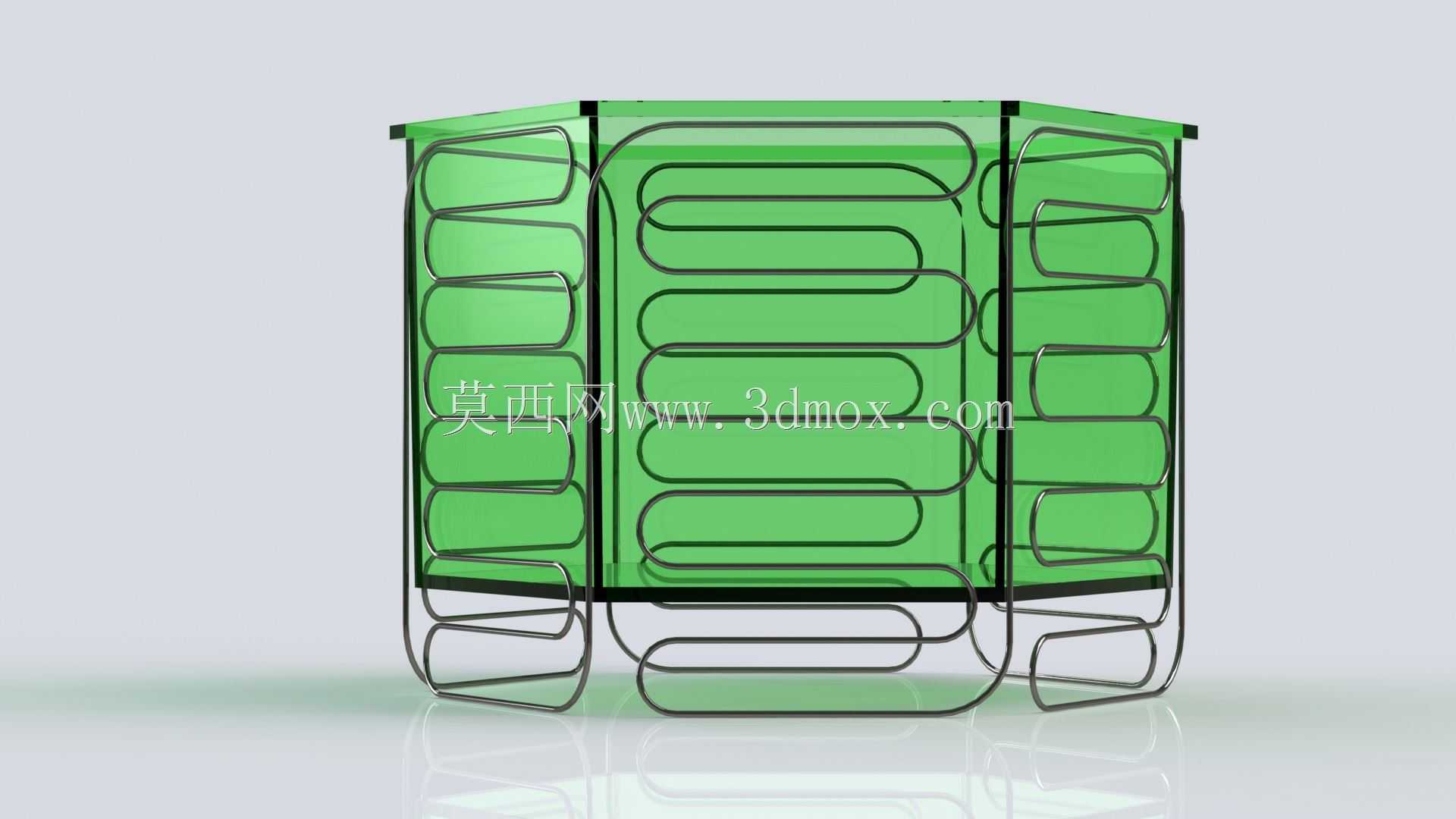

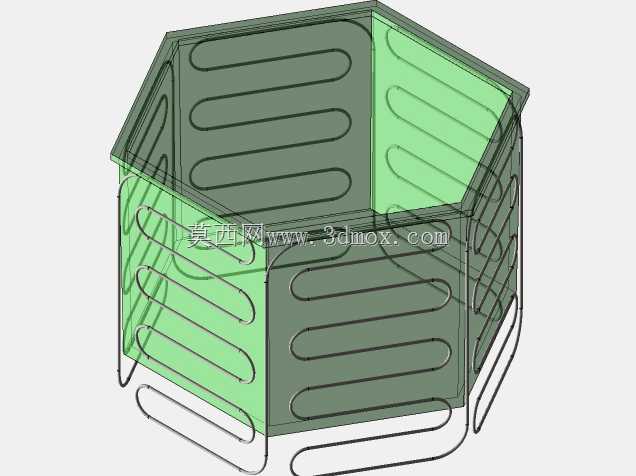

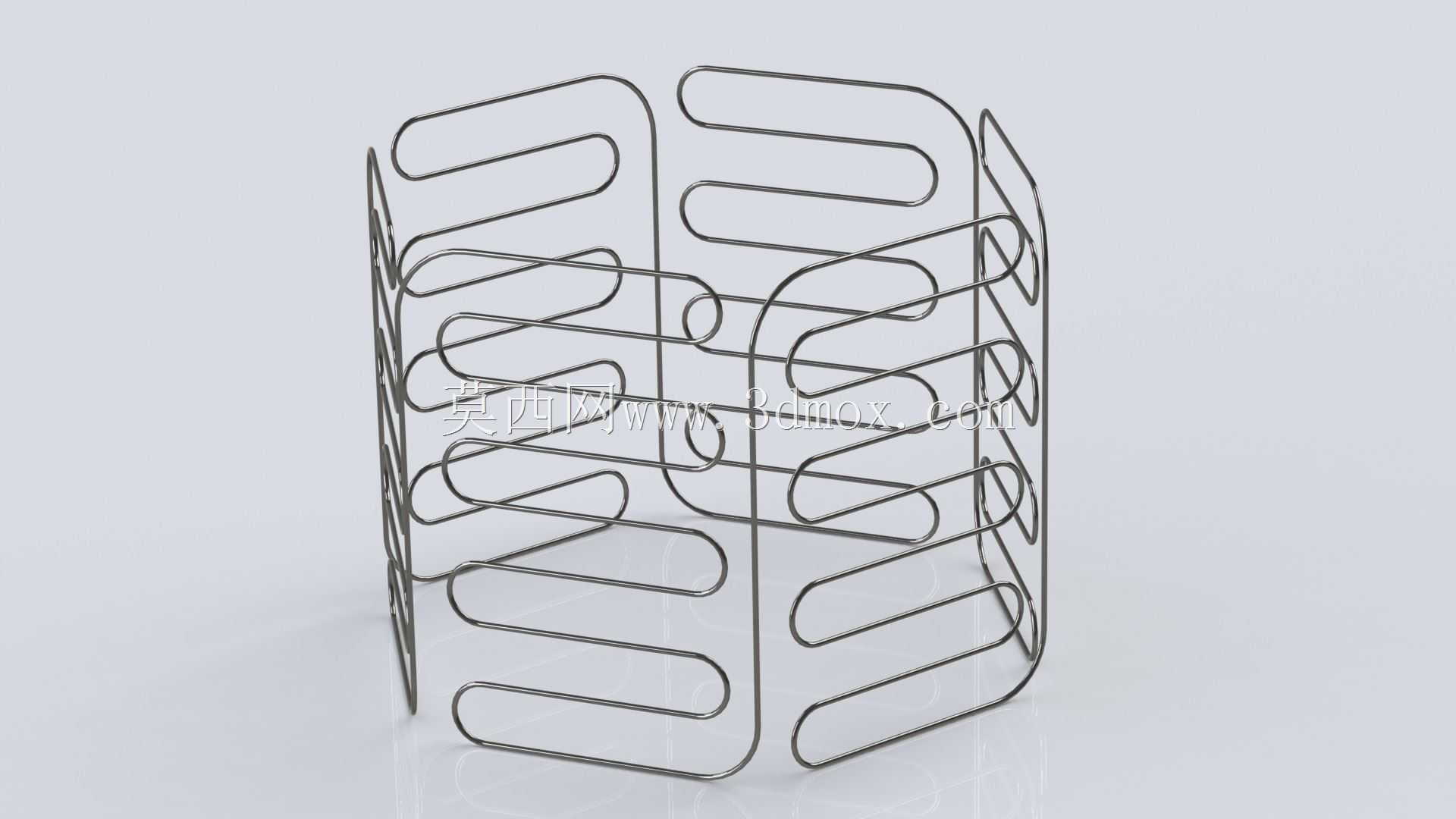

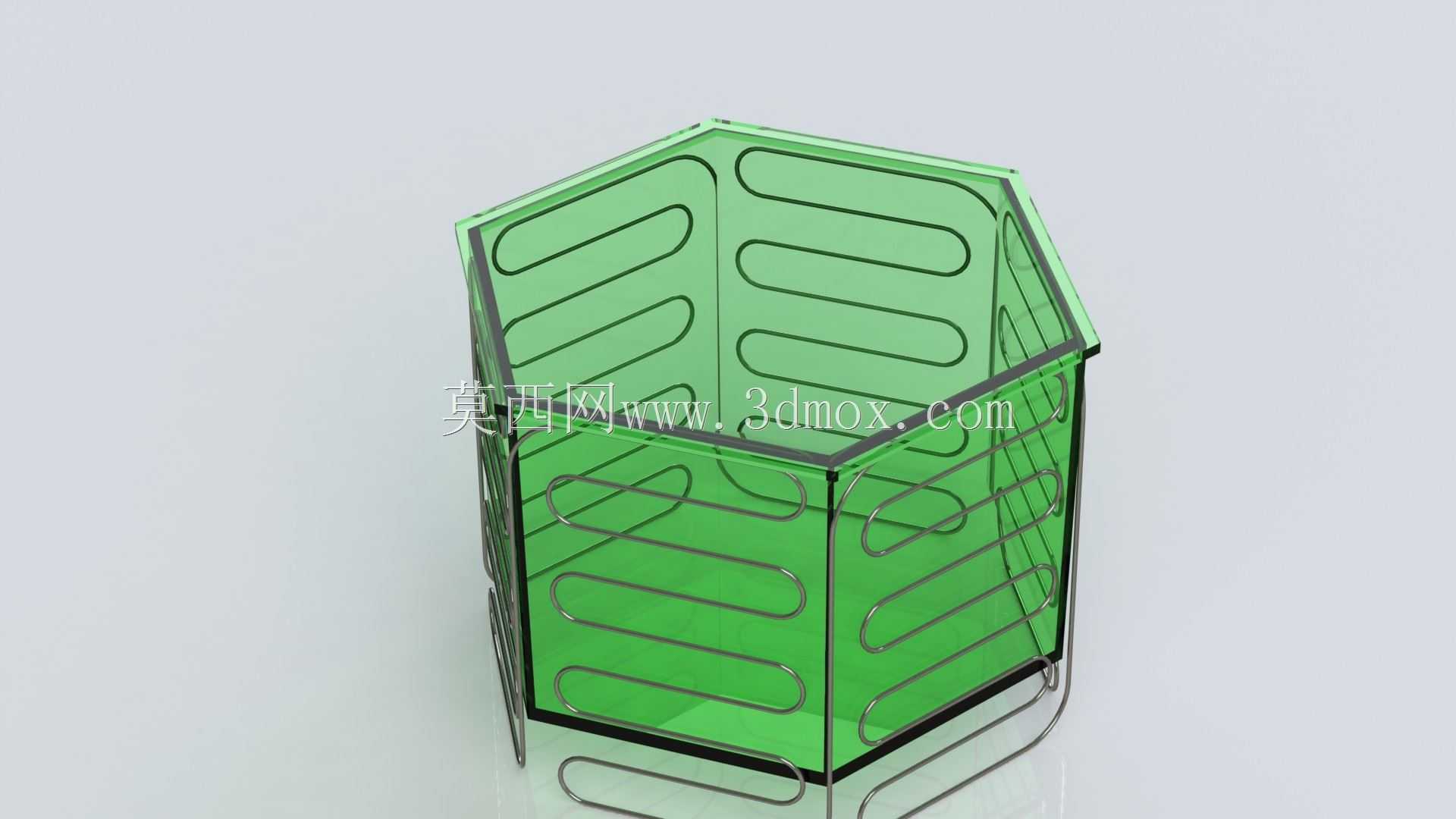

日常桌面绿植布置场景中，这类带金属丝框架的玻璃花盆主要用于办公桌、家居边几的小型绿植栽种，同时可兼顾桌面小物件的收纳功能，解决普通玻璃花盆易磕碰滑落、无额外收纳空间的问题。实际使用时，内层玻璃腔体负责盛装栽培基质与绿植，外层弯折成型的金属丝框架一方面作为防护结构，避免玻璃直接受外力撞击碎裂，另一方面框架的弯折间隙可临时放置回形针、便签夹等小型办公文具，提升桌面空间利用率。设计过程中优先考虑玻璃与金属框架的装配间隙，玻璃腔体采用六棱柱造型，相比圆柱造型更易与金属框架的弯折轮廓贴合，减少装配时的晃动量，金属丝选用直径2.5mm的冷拔钢丝弯折成型，所有弯折处做圆弧过渡处理，避免尖锐棱角划伤使用者，同时圆弧弯折的结构可提升框架整体的抗形变能力，日常挪动时不会因轻微挤压出现框架变形卡滞玻璃的问题。外形尺寸控制在直径180mm、高度220mm的范围内，适配常规桌面的摆放边界，底部金属丝向外延伸出15mm的支撑脚，将玻璃腔体底部抬离桌面3mm，避免浇水时渗出的水渍长期浸泡玻璃底部导致接触面发霉，同时抬升的间隙可保证空气流通，减少绿植根部闷根的概率。建模过程中采用多草图拼接的方式构建金属丝框架，先分别绘制六个立面的金属丝弯折轮廓草图，再通过3D草图连接各立面的端点，最后沿3D草图路径扫描生成金属丝实体，这种建模方式可快速调整各段金属丝的弯折弧度，无需反复重建整体特征，修改框架疏密程度时仅需调整对应立面草图的线段数量即可。玻璃腔体的壁厚设置为3mm，上口边缘做1mm的圆角处理，避免装配时割伤手部，玻璃与金属框架的单边间隙控制在0.8mm，装配时可在间隙处填充少量硅胶条实现缓冲固定，避免挪动时玻璃与金属框架碰撞发出异响。实际使用场景中，这类花盆适配绿萝、多肉等小型桌面绿植，金属框架的镂空结构不会遮挡玻璃腔体的可视性，可直观观察内部基质的干湿程度，方便控制浇水量，框架外侧的弯折结构还可作为小型装饰挂件的挂载点，满足个性化桌面布置需求。结构设计时重点校核了金属框架的承重能力，通过有限元简易分析验证，当玻璃腔体内盛装2kg基质与绿植时，底部支撑金属丝的最大形变不超过0.2mm，不会出现框架下沉导致玻璃受力不均碎裂的问题，同时框架顶部的金属丝做收口处理，可卡住玻璃腔体的上口边缘，避免提起框架时玻璃腔体滑落。安装摆放时无需额外固定件，直接放置于平整桌面即可，底部支撑脚的接触点做磨平处理，不会刮伤桌面漆面，整体结构无易损小零件，日常清洁时可直接将玻璃腔体从框架中取出冲洗，框架用干布擦拭即可，维护操作简便。
