台式壁挂两用NFC识读终端结构设计

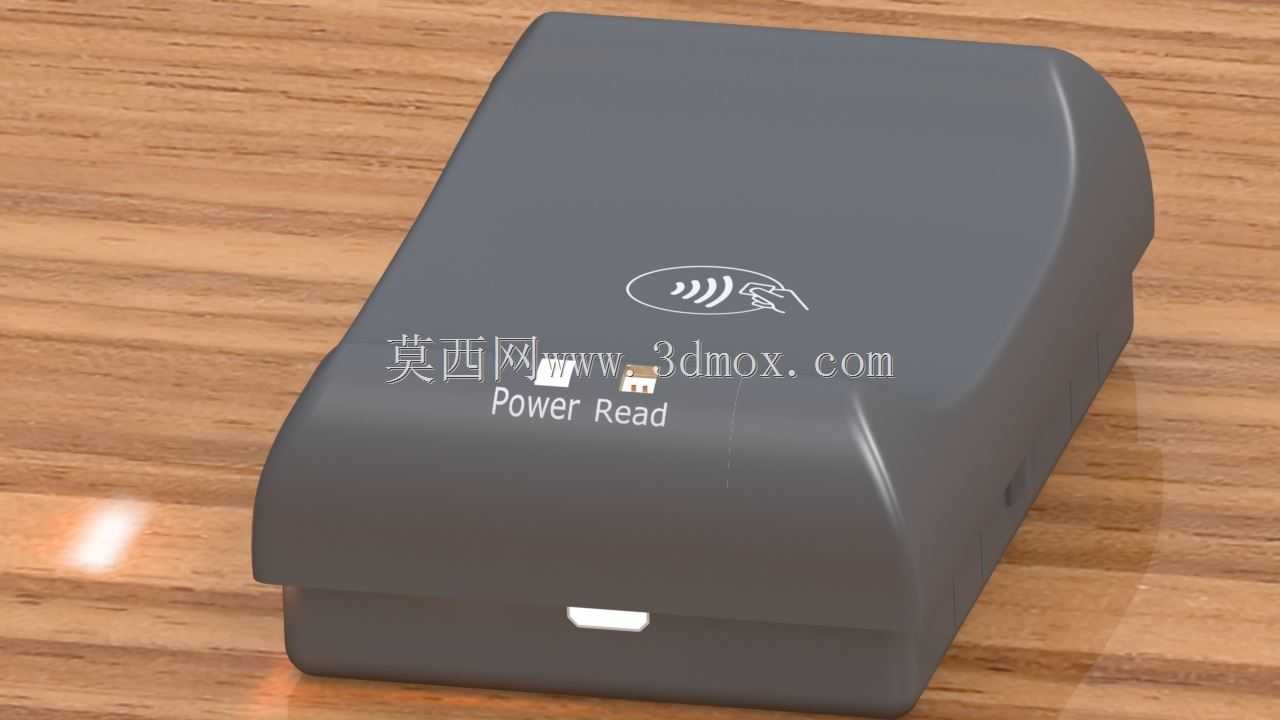

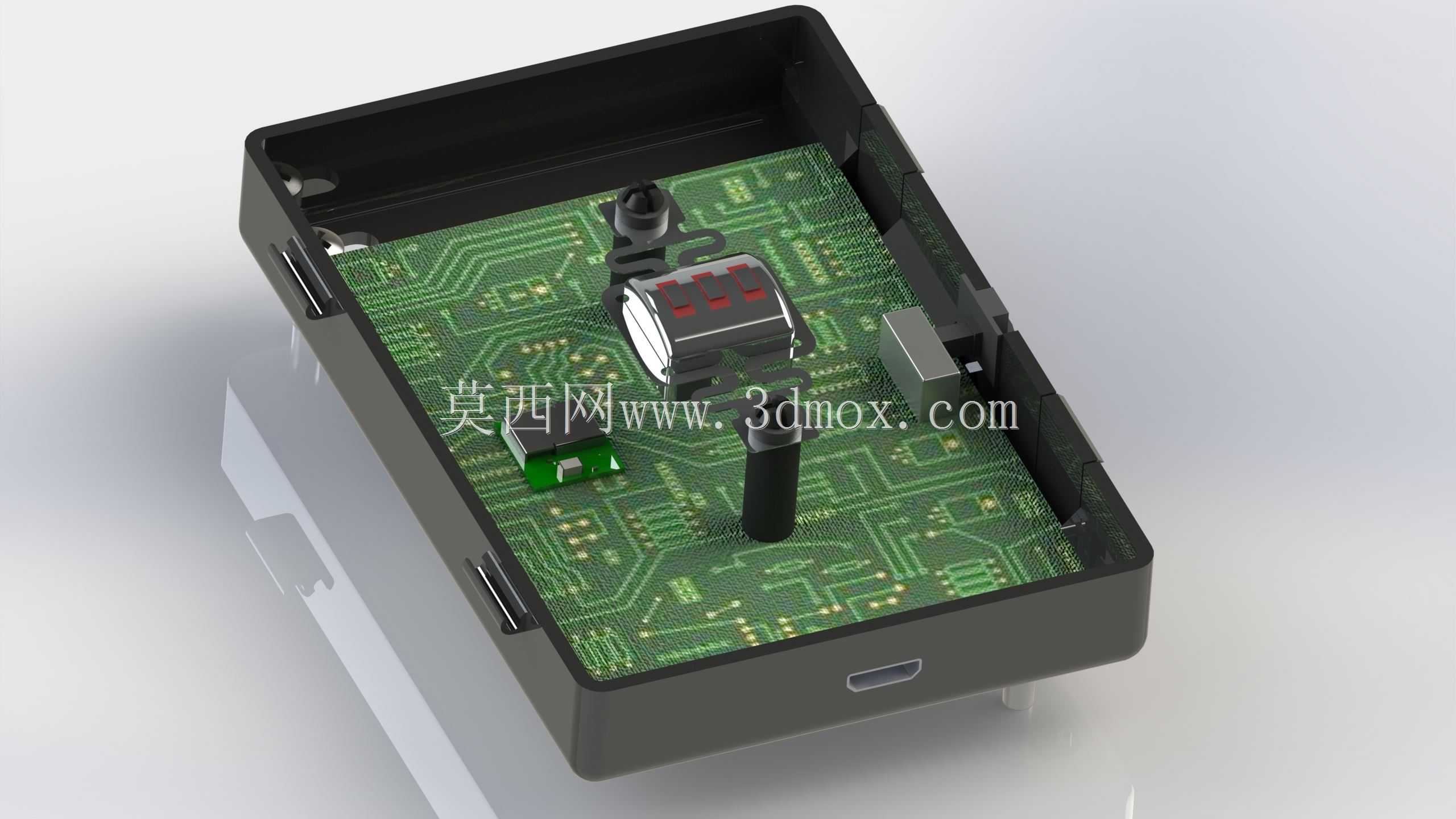

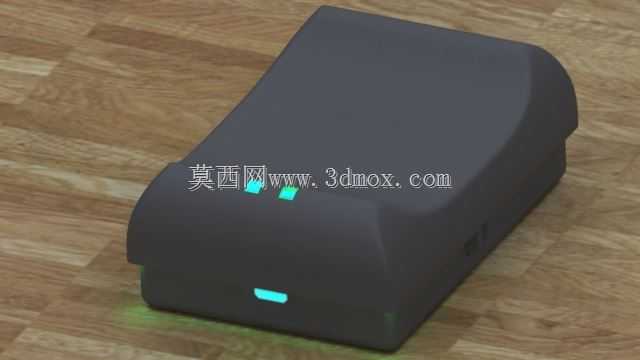

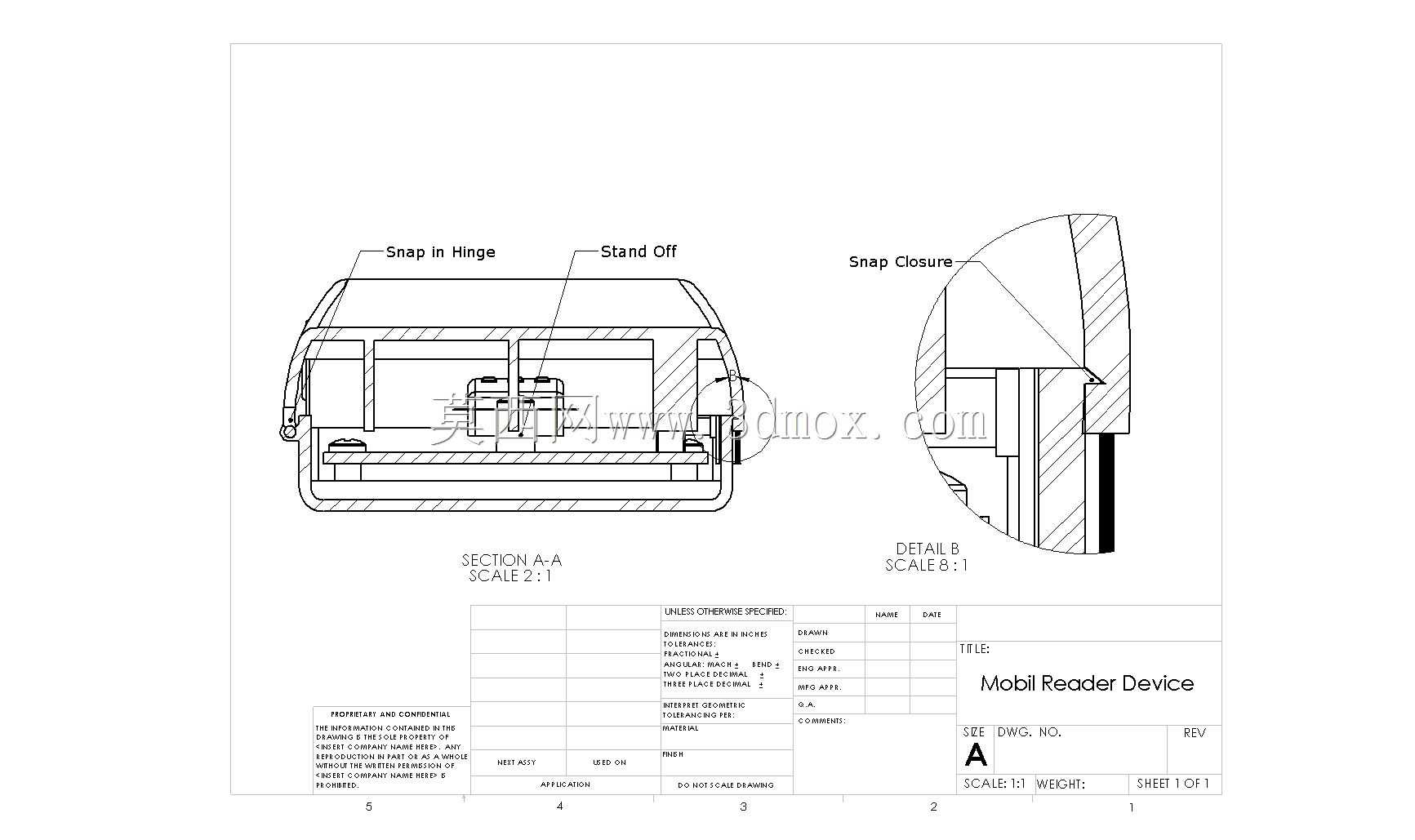

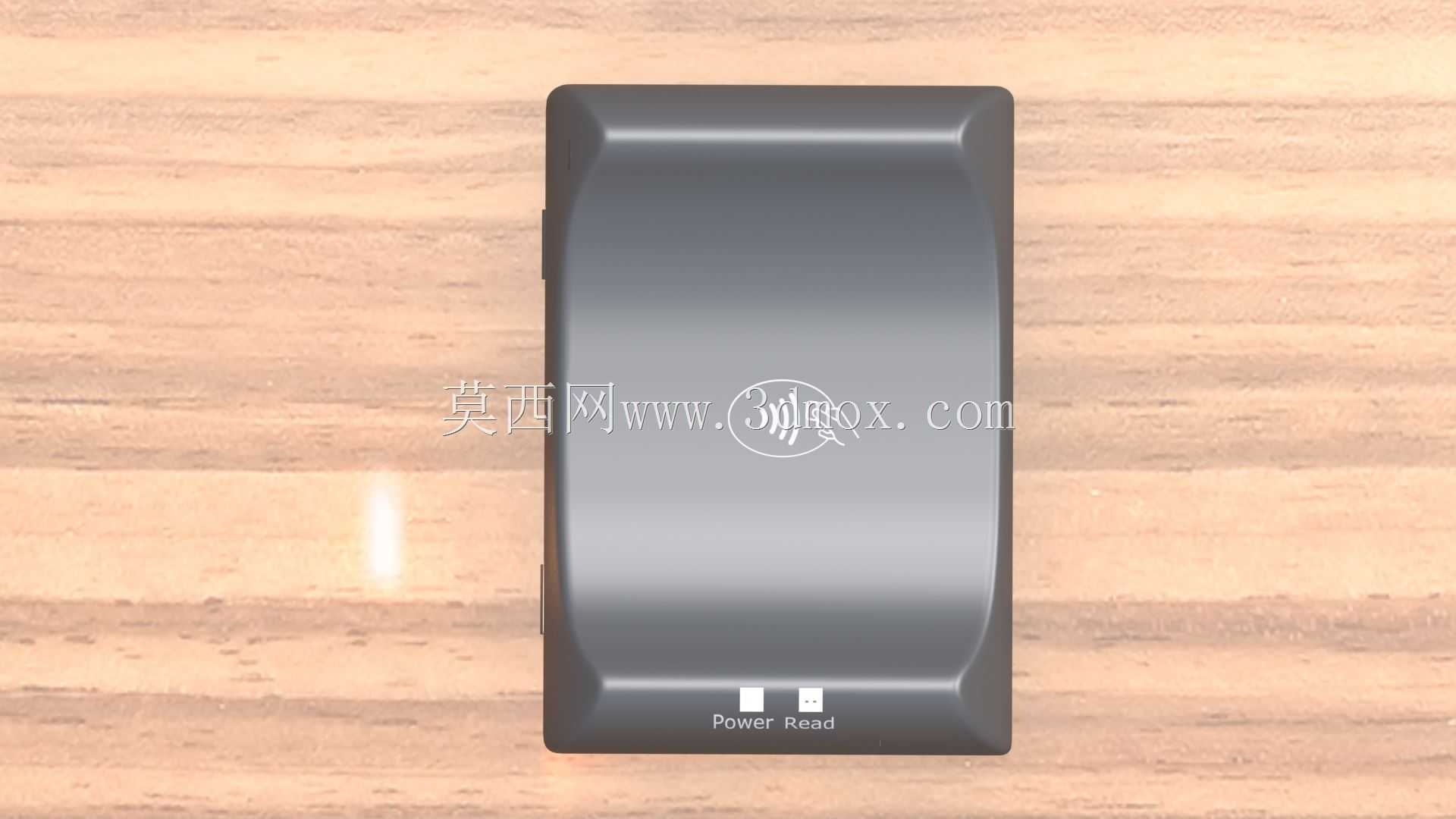

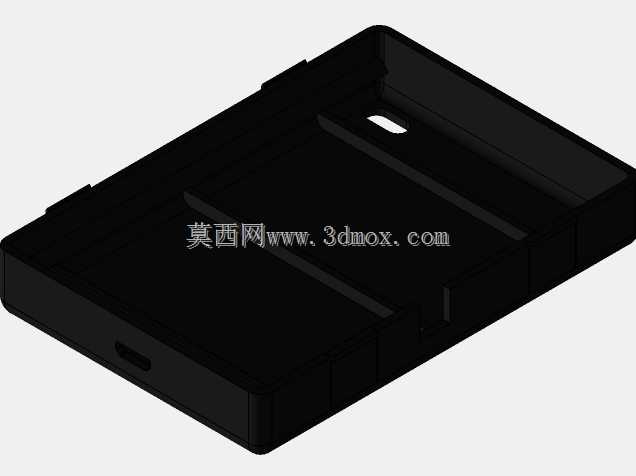

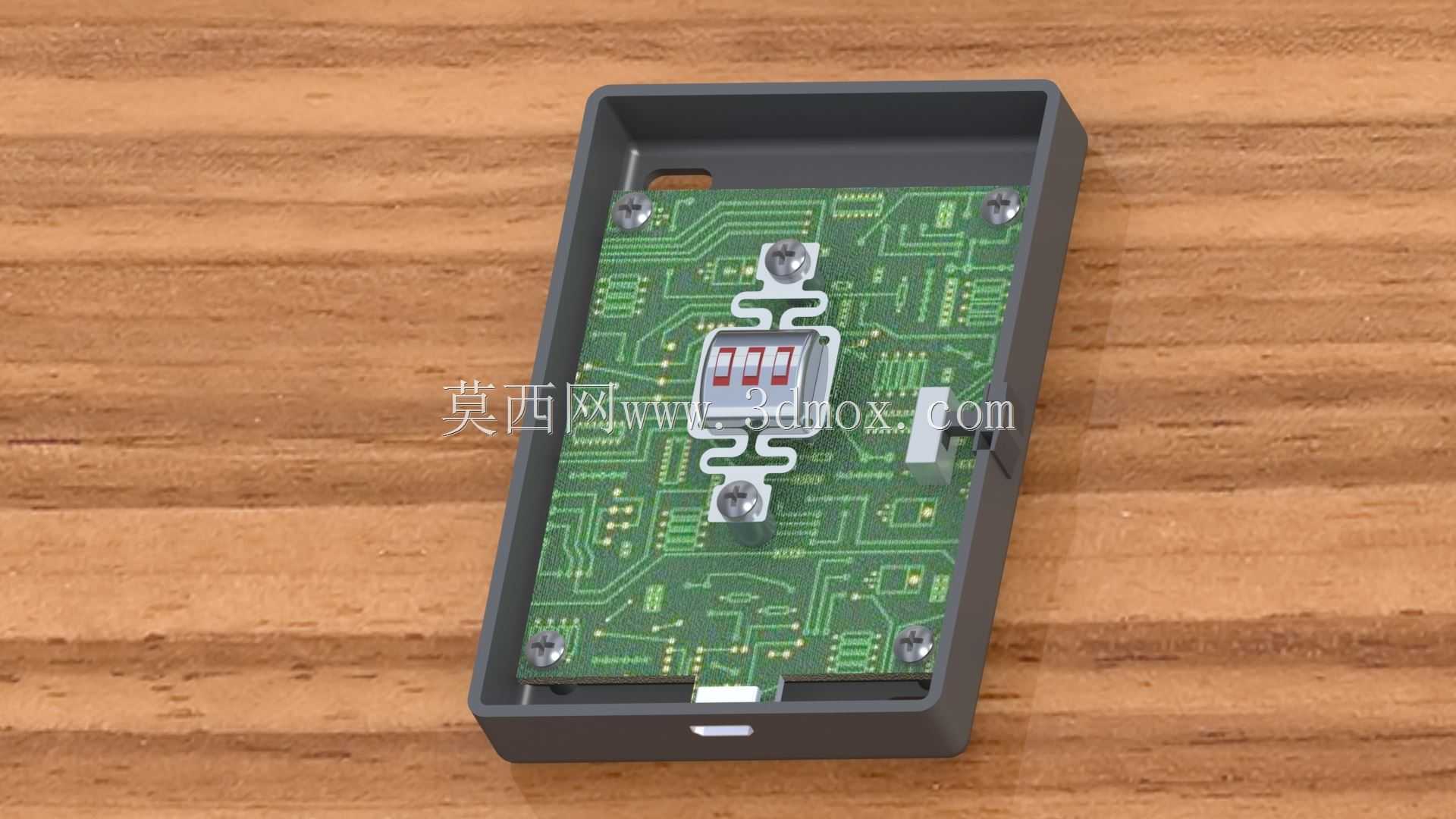

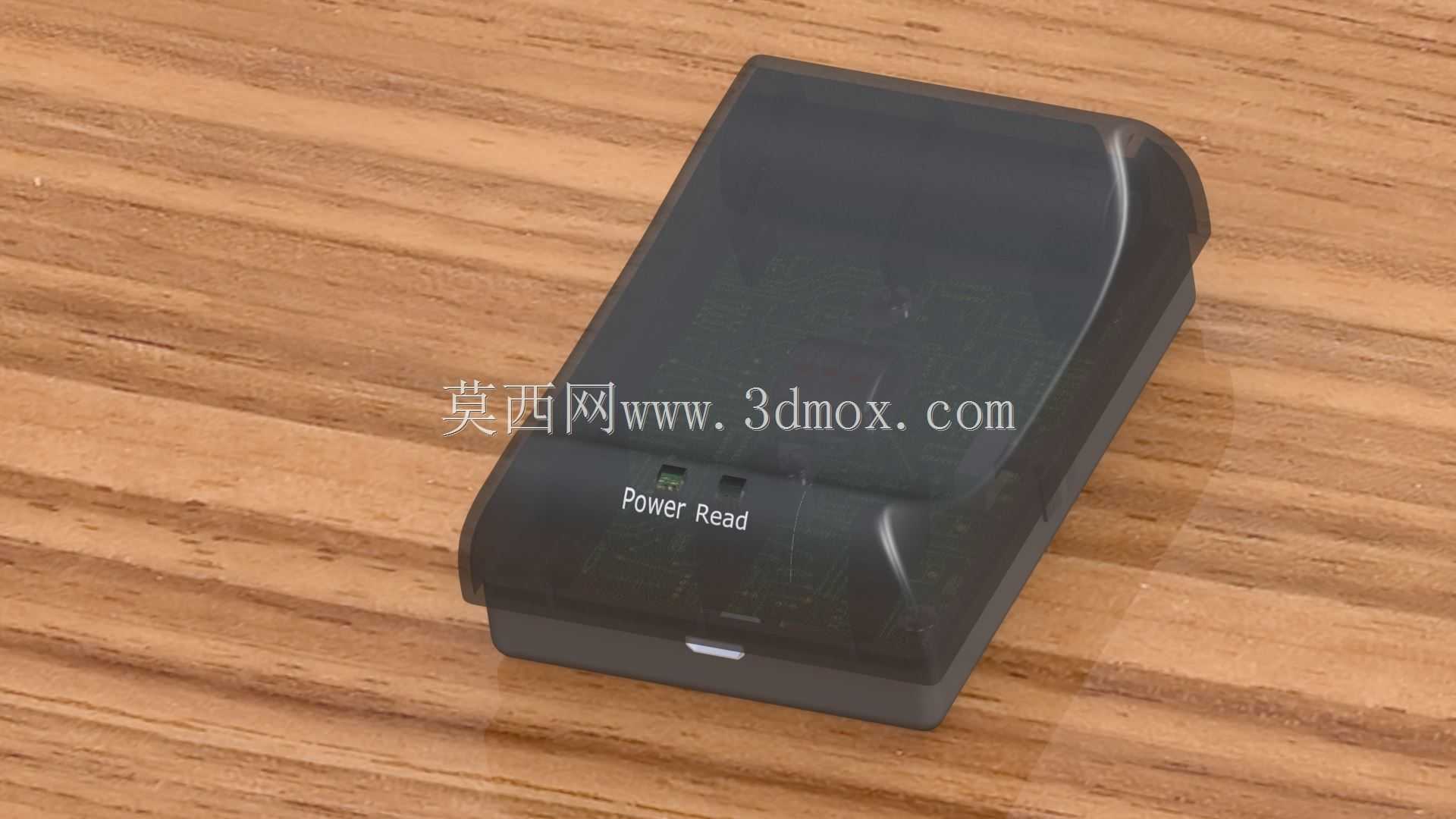

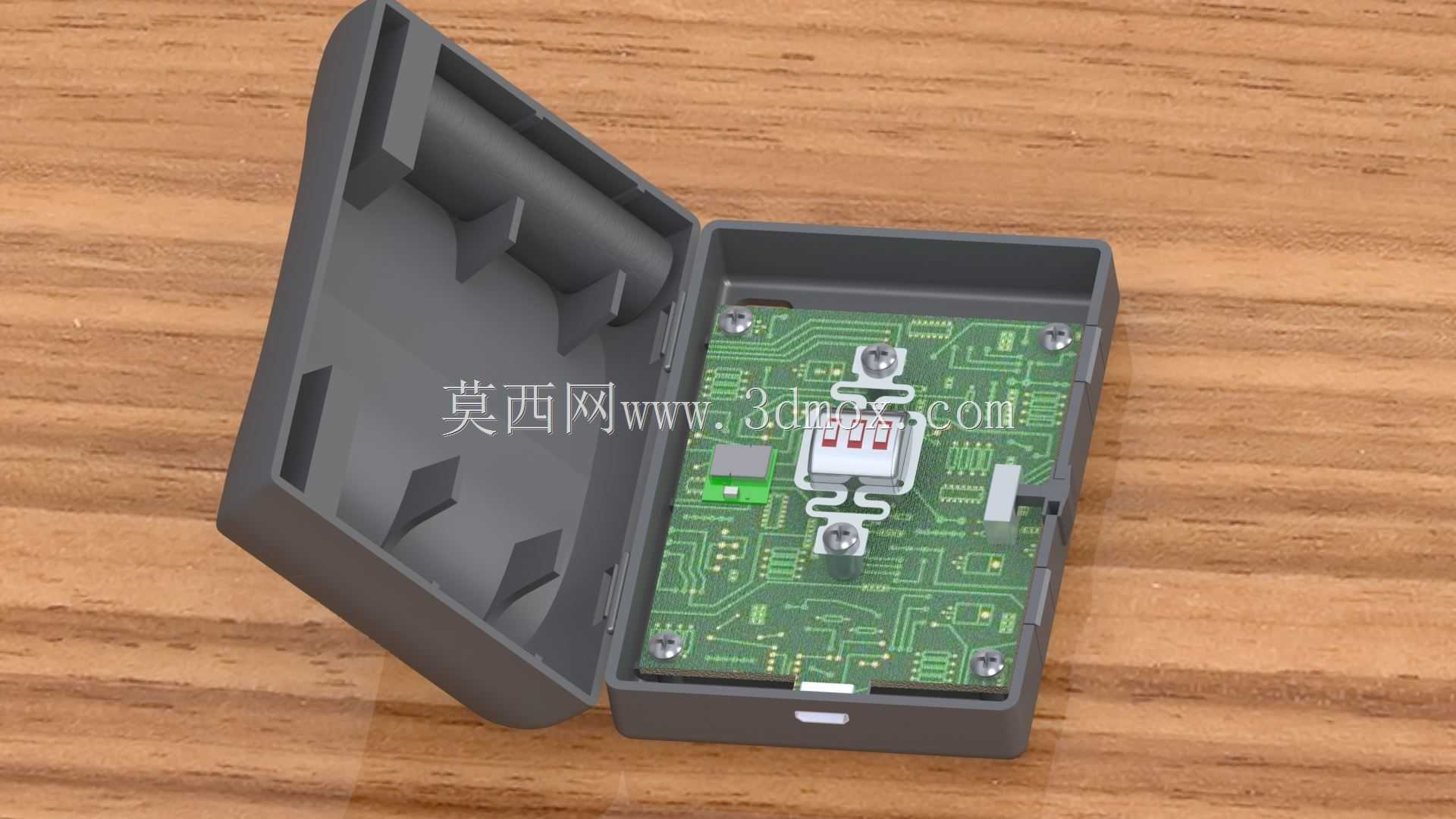

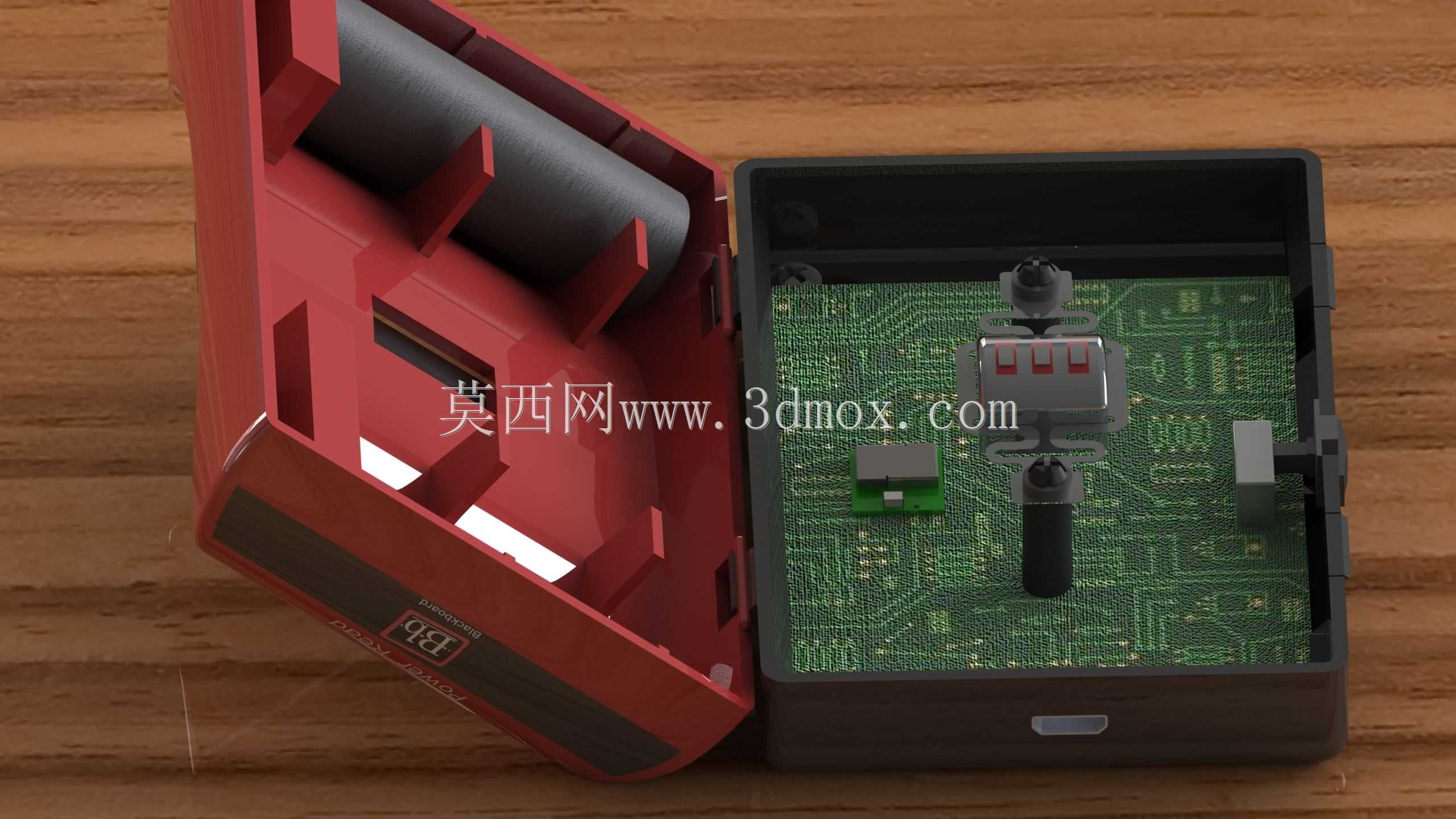

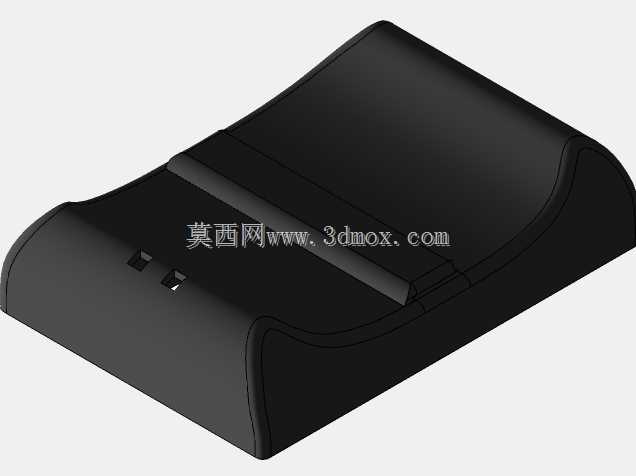

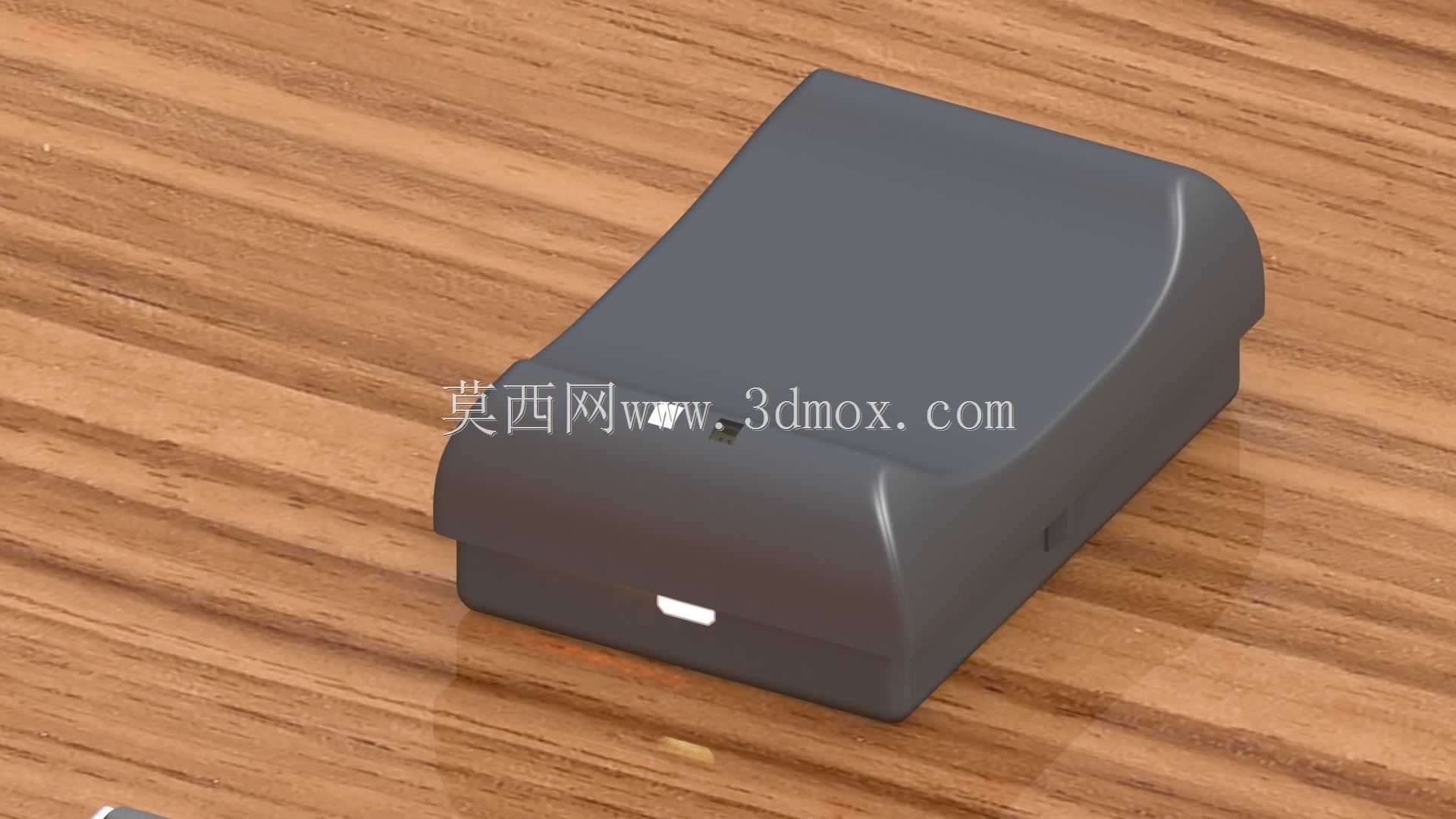

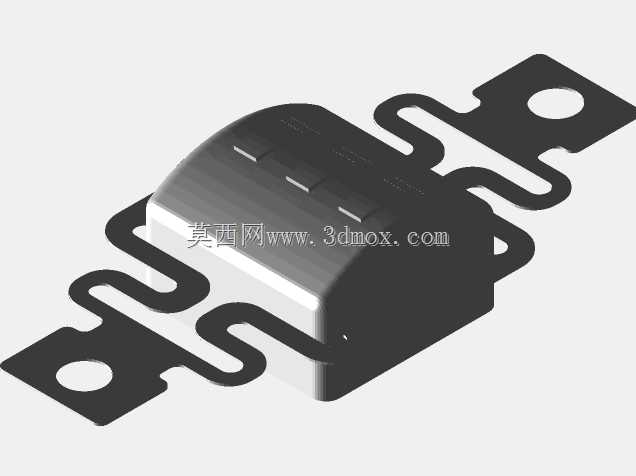

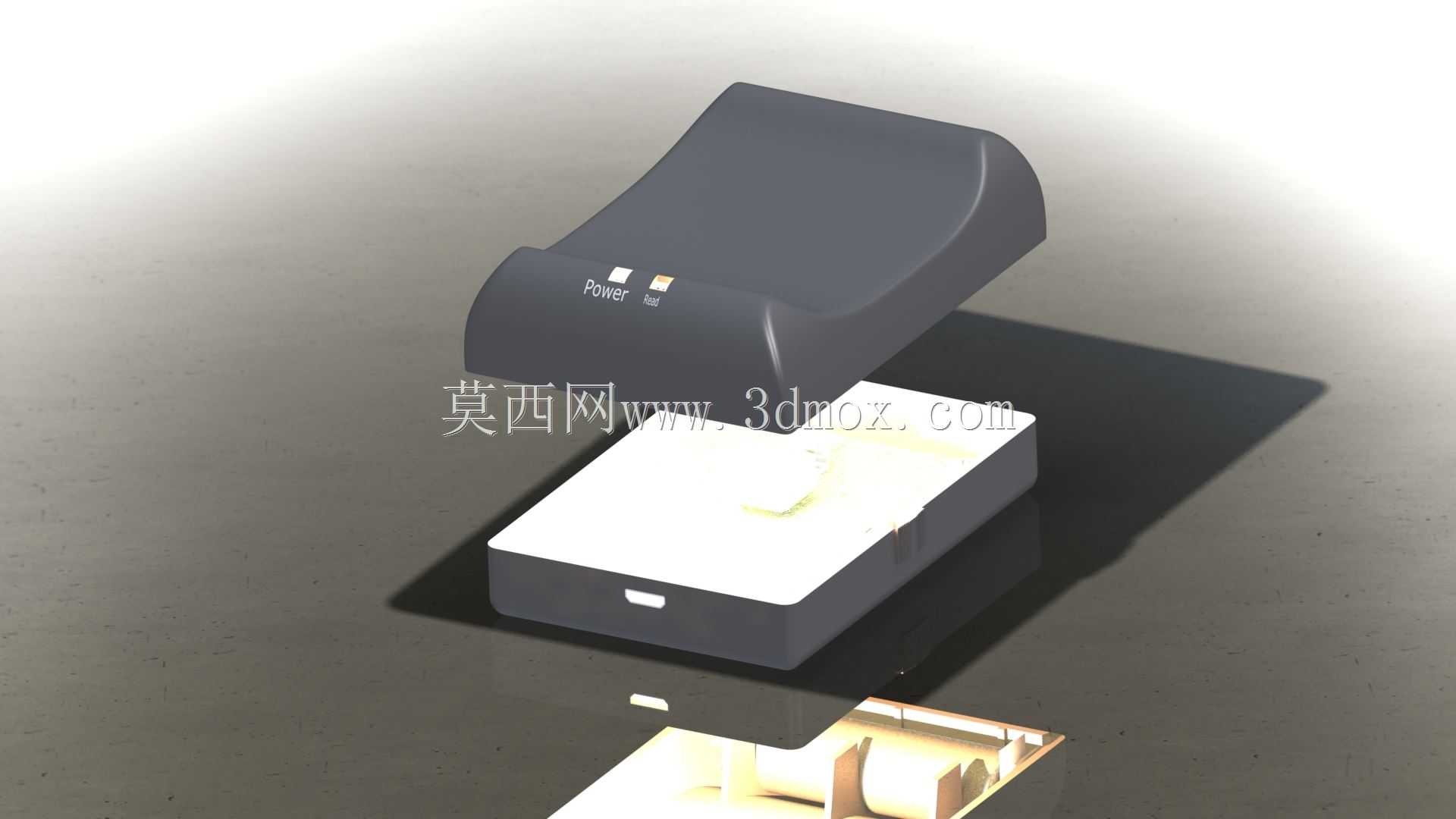

这款NFC识读设备的结构设计充分兼顾了桌面固定与墙面挂载两类部署场景，整体采用上下分体式塑料铸件结构，没有多余的外露紧固件，外壳曲面过渡处做了大圆角处理，既避免日常使用中的磕碰划伤，也能在注塑生产阶段减少应力集中缺陷，降低壳体翘曲变形的概率。设备供电采用通用AA电池方案，无需额外布设外接供电线路，在墙面挂载部署时不用额外开槽走电源线，适配便利店收银台、小区门禁值守点、企业前台访客登记区这类没有预留供电接口的零散部署点位，台式放置时也能随意挪动位置，不用受电源线长度限制。内部PCB板的固定位专门做了延伸定位筋，在USB端口周边额外增设了0.8mm厚的限位凸台，插拔数据线时不会因为侧向受力导致PCB板移位，避免出现端口虚接、焊点脱裂的问题，相比常规靠螺丝单点固定PCB的结构，这种带周边限位的设计能提升端口反复插拔的使用寿命，适配高频次使用的商用场景。识读模块的固定支架采用一体式注塑成型，直接把模块定位在壳体内部居中、靠近顶盖的位置，这个安装位置能让识读天线和顶部识读区的距离控制在3mm以内，减少塑料壳体对射频信号的衰减，保证卡片贴近时的识读灵敏度，不会出现卡片放歪一点就识别失败的情况。上盖和下壳的连接采用铸造一体成型的铰链结构，没有额外装配金属合页零件，减少了装配工序和零件数量，铰链处的壁厚做了渐变处理，转动位置壁厚控制在1.2mm，既保证开合时的韧性，不会因为反复开合出现断裂，也能让上盖开合时的阻尼感适中，不用额外加装阻尼垫片。上盖和下壳的锁止结构靠壳体上一体成型的两个小凸耳卡合实现，闭合时凸耳卡入下壳对应的卡槽内，不需要额外加装锁扣零件，需要拆开维护更换电池时，用平口小工具轻轻撬动凸耳位置就能打开上盖，日常使用时不会因为轻微碰撞就出现上盖松脱的情况。设备底部预留了壁挂安装的螺丝孔位，孔位间距符合常规86型底盒的安装尺寸，墙面安装时可以直接固定在标准接线盒上，不需要额外打孔定位；台式放置时底部可以粘贴防滑胶垫，放在光滑的收银台面上不会被轻易碰移位。壳体表面的标识区域做了下沉0.3mm的凹槽，丝印标识或者粘贴铭牌时不会因为日常摩擦导致标识脱落，识读区域的感应标识做在凹槽内，用户能直观找到卡片放置的准确位置，降低操作门槛。整体壳体的壁厚控制在2mm均匀壁厚，注塑时不会出现缩痕、缺料的问题，上下壳的合模线设在侧面靠下的位置，日常使用时不会直接看到合模线的毛刺，外观整体性更好。内部电池仓的位置设在设备下半部分，靠下的重心能让台式放置时更稳，不会因为轻微触碰就倾倒，电池仓的触点采用弹片式结构，更换电池时不需要额外接线，触点做了镀金处理，长期使用不会因为氧化出现接触不良的问题。
