桥梁工程用新泽西混凝土防护屏障结构

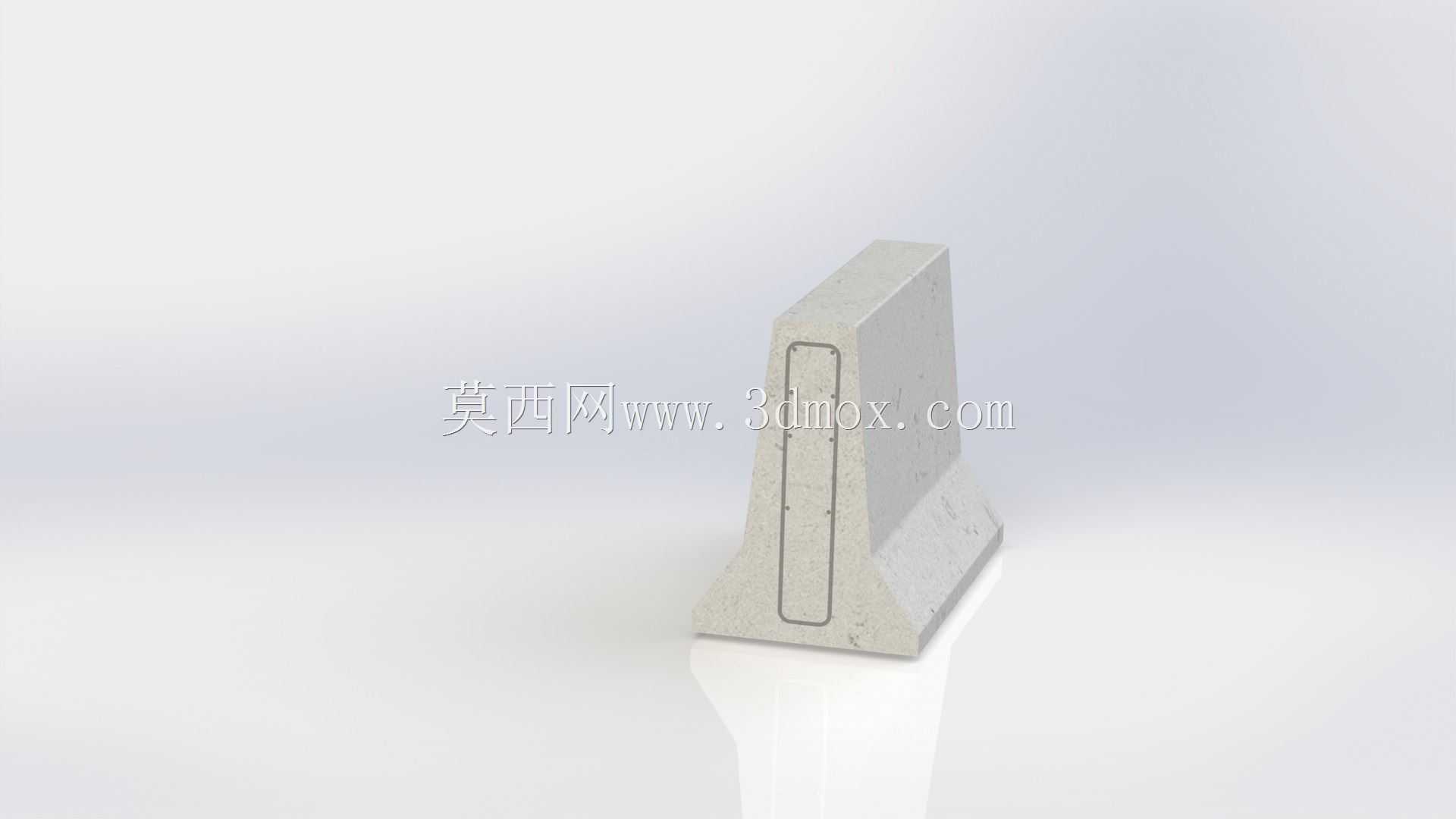

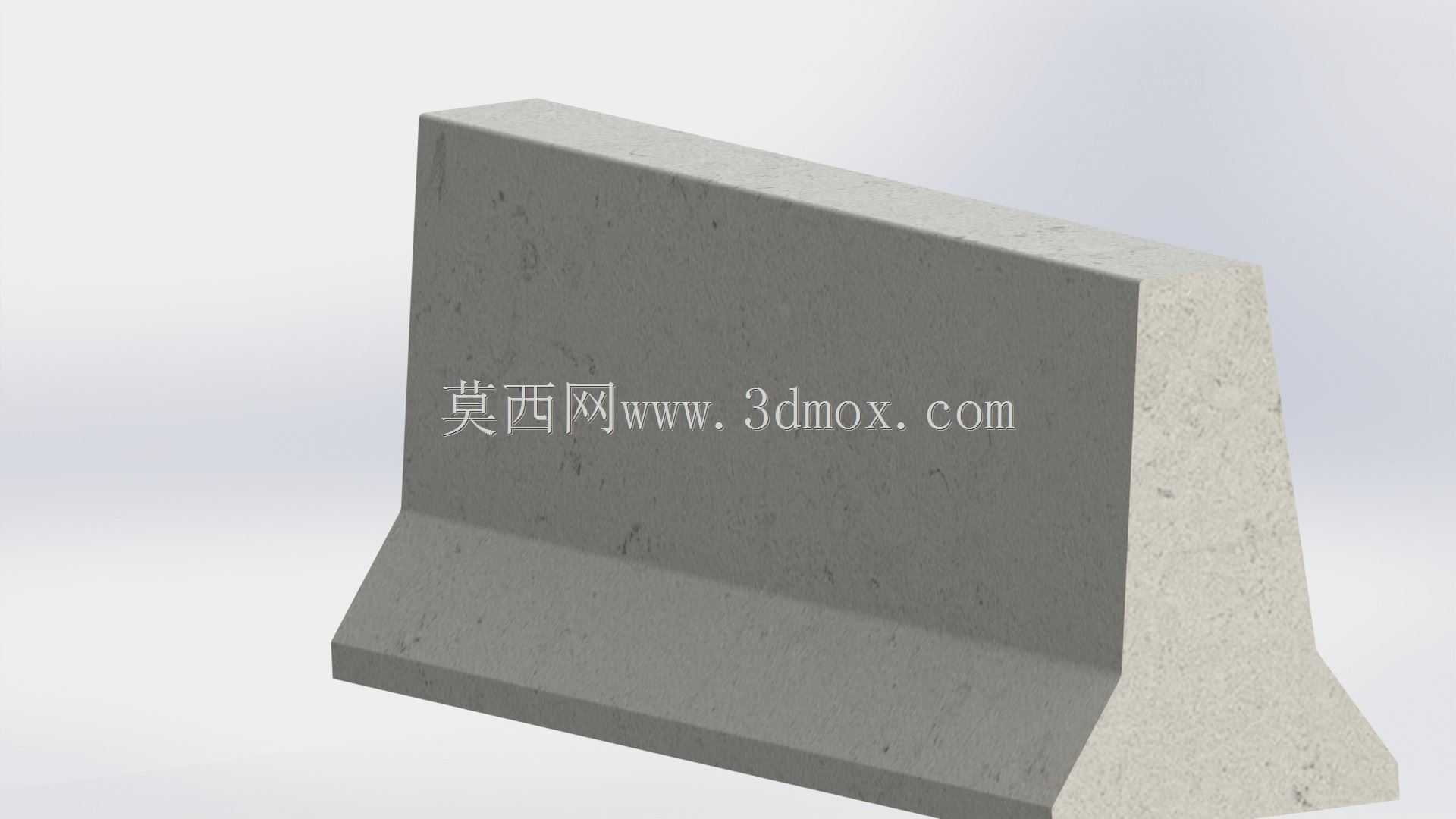

　　在桥梁改扩建、临边道路防护以及高速路段分流区域，这类混凝土防护屏障是应用极广的安全防护构件，日常项目里做临边围挡、对向车流隔离、施工区域边界防护时，都会用到同类型的屏障结构，它的核心作用是通过自身大质量混凝土结构的刚性，抵消车辆失控碰撞时的冲击力，同时通过特殊的坡面造型引导车辆轨迹，避免车辆直接翻越屏障冲入对向车道或者桥下区域，相比金属类防护栏，混凝土屏障的抗冲击冗余量更高，后期几乎不需要做防腐维护，在重载交通占比高的路段、桥梁临边段的适配性更强。做这个结构的三维建模时，首先要明确它的外形控制逻辑，屏障迎撞面采用下宽上窄的斜面过渡，底部向外延伸出支撑翼缘，这个造型不是随意设计的：当小型车辆碰撞到屏障下部时，

　　坡面会顺着轮胎接触方向抬升车头，逐步消解碰撞动能，避免车辆直接刚性撞击出现驾驶室严重变形，同时屏障背部采用垂直直面设计，背部的支撑底座向外延展，保证屏障自身的抗倾覆稳定性，不会在碰撞时出现整体侧翻。建模过程中需要先锁定安装边界条件，单块屏障的长度要匹配现场吊装作业的作业半径，常规吊装工况下单块构件重量控制在常规汽车吊的额定吊重范围内，避免现场需要调用大吨位吊装设备增加施工成本，屏障底部的安装基面要做水平度适配，预留的安装缝隙要控制在合理范围，相邻两块屏障之间采用凹凸榫槽嵌接，保证多块拼接后整体的连贯性，避免碰撞时单块屏障移位出现防护缺口。内部配筋的建模逻辑要匹配受力路径，迎撞面的受力钢筋要沿着坡面连续布置，

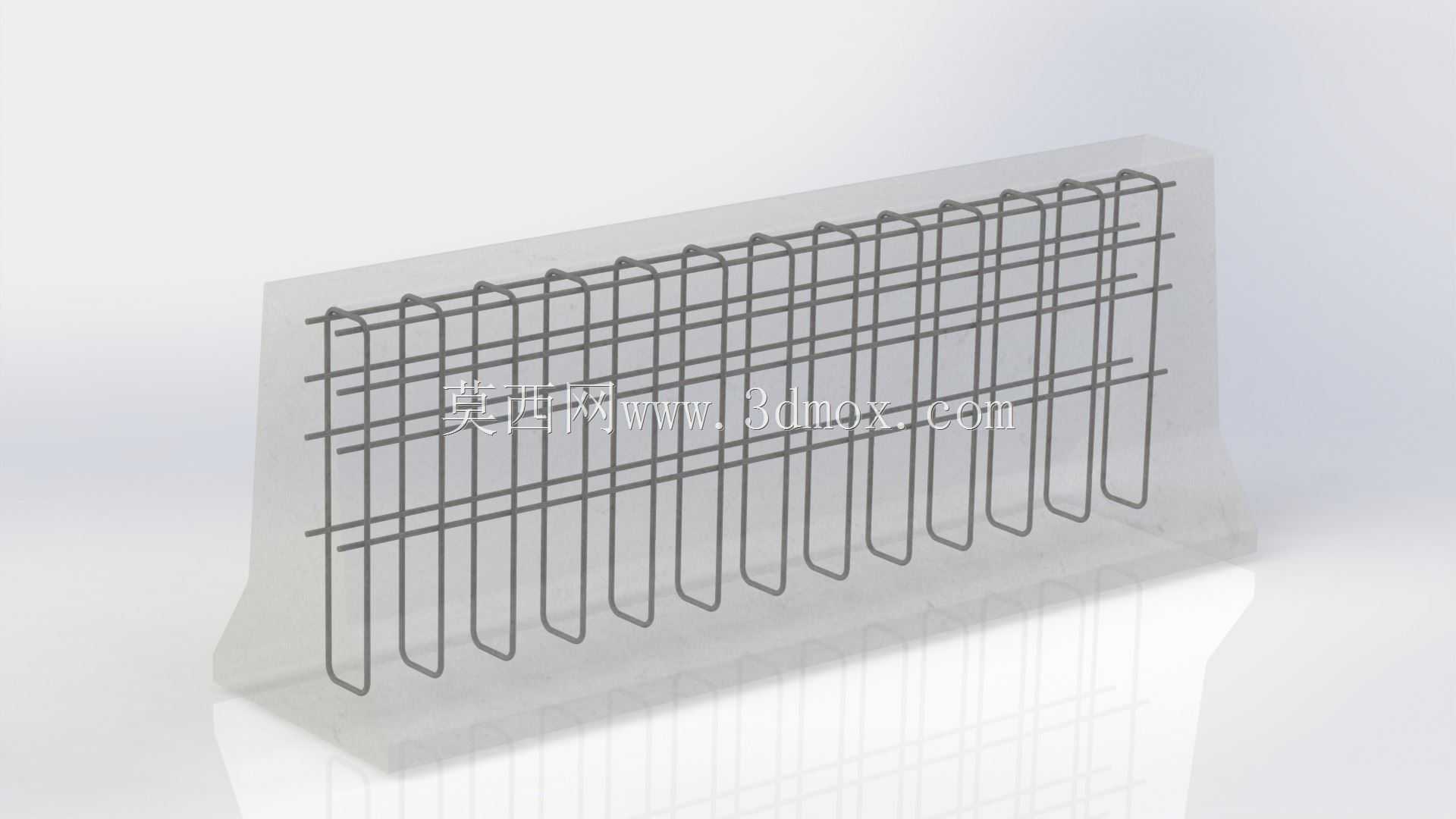

　　底部翼缘位置配置横向受力筋抵抗碰撞产生的弯矩，钢筋的排布要预留足够的混凝土保护层厚度，避免长期户外使用出现钢筋锈蚀外露的问题，这里要注意的是，做配筋建模时不需要刻意复刻箍筋的交错重叠细节，因为现场实际施工时钢筋绑扎会存在合理的位置偏差，建模时只要保证配筋率符合受力计算要求即可，做工程量统计时，按照混凝土容重输入对应参数，就能快速算出单块屏障的混凝土用量，再结合钢筋排布的长度参数，就能快速统计出单块构件的钢筋总用量，给现场材料采购、预制件生产提供精准的工程量数据。这类屏障在预制场生产时，建模导出的外形尺寸可以直接作为钢模板加工的尺寸依据，模板的拼接缝位置要避开迎撞面的主要受力区域，避免浇筑成型后表面的拼接缝影响外观，

　　同时模板的倒角位置要做圆弧过渡，避免混凝土浇筑时出现棱角破损。现场安装时，屏障底部不需要做额外的锚固连接，依靠自身重量就能保持稳定，在桥面铺装层完成后直接吊装就位即可，相邻块件之间的榫槽对齐嵌合后，就能形成连续的防护带，如果是在长期有重载车辆通行的路段，可以在屏障底部间隔设置定位钢筋，植入桥面铺装层内，进一步提升屏障的抗滑移能力。做这类市政交通类防护构件的建模，不能只追求外形的视觉相似度，要结合实际施工、受力、安装的全流程需求调整模型细节，比如屏障顶部的倒角尺寸，既要考虑脱模时的便利性，也要避免棱角过于尖锐在轻微刮擦时出现破损，迎撞面的斜面斜率要经过受力验证，不能随意调整角度，否则会失去碰撞时的车辆引导作用，反而会造成车辆跃起侧翻的风险。很多新手做这类构件建模时，容易忽略背部的支撑底座尺寸，把背部做成和迎撞面对称的斜面，这样会大幅降低屏障的抗倾覆力矩，实际碰撞时很容易被撞翻，完全起不到防护作用，还有的建模时把底部翼缘做的过窄，导致构件自身的重心偏高，吊装就位后稍微受到外力就会倾倒，给现场施工带来安全隐患。另外在做项目整体装配时，要注意屏障的安装边界，在桥梁伸缩缝位置，屏障要断开预留足够的伸缩间隙，避免桥梁热胀冷缩时挤压屏障造成拱起破损，在曲线段道路安装时，要根据道路曲率调整单块屏障的长度，通过小角度偏转拼接拟合道路曲线，不能强行掰动构件造成拼接缝隙过大，影响防护连续性。
