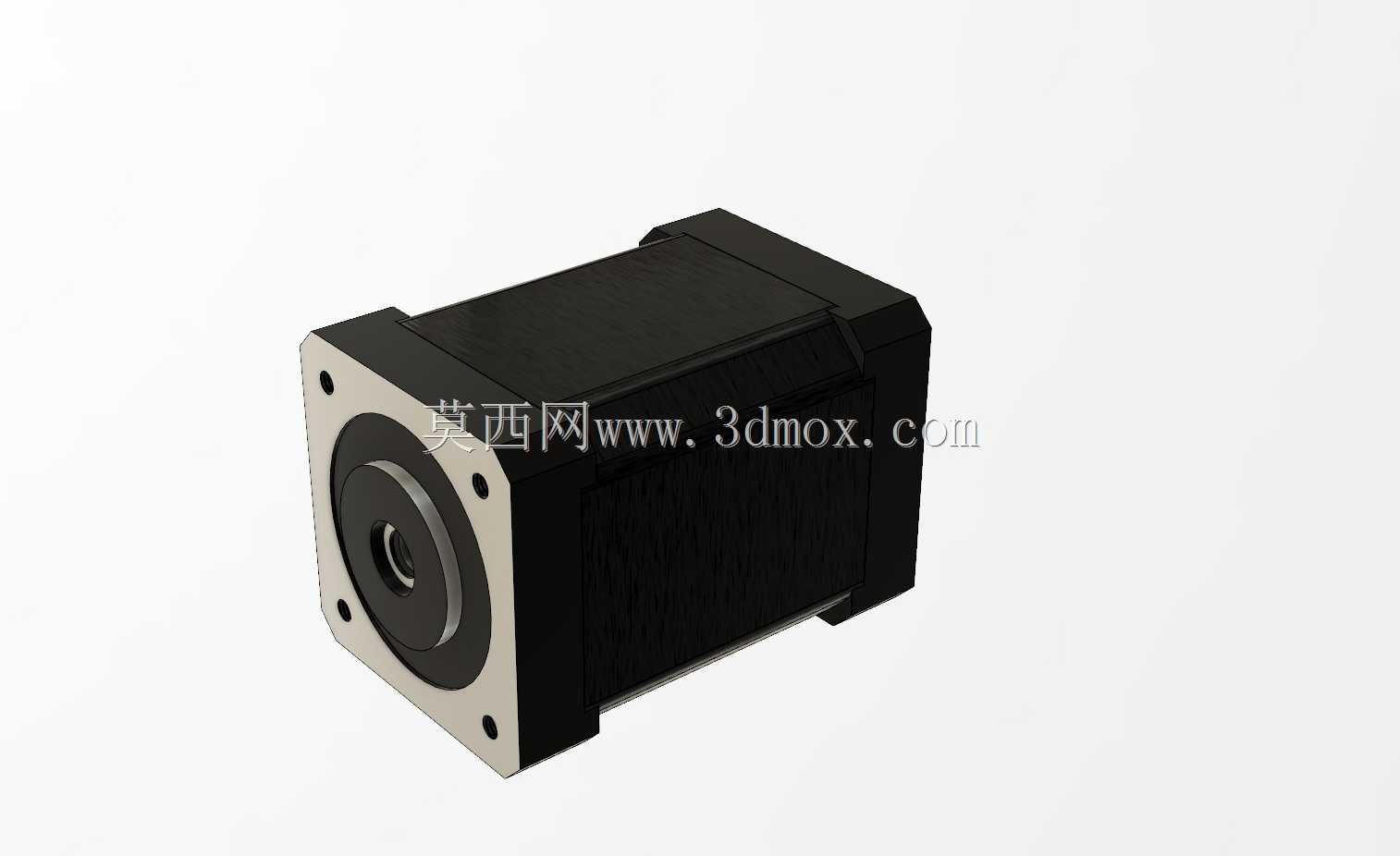

Nema17规格92盎司无轴步进电机结构

在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，42系列步进电机一直是应用占比极高的动力元件，这次呈现的Nema17规格92盎司步进电机，就是针对紧凑安装场景优化的无轴版本，和常规出轴步进电机的适配逻辑有明显区别。从实际选型适配的角度看，这款电机采用无轴设计，输出端预留5毫米口径的安装孔位，不需要额外加工联轴器转接，就可以直接和配套的行星减速箱、同步带轮、定制传动件做直连装配，能大幅压缩动力端的轴向安装尺寸，很多对Z向空间有严格限制的桌面设备，比如悬臂式雕刻机的Z轴动力、小型贴装头的升降驱动、桌面点胶设备的进给单元，用常规出轴电机加联轴器的组合往往会超出安装边界，换用这款无轴结构的电机就能把动力段的轴向长度压缩近三分之一，给末端执行件留出更多安装余量。

从结构设计的思路来看，这款电机的安装法兰完全遵循Nema17标准的安装尺寸，法兰端面为正方形，四个安装孔的孔位间距、孔径都和通用42步进电机完全一致，设备端不需要重新设计安装座，直接替换同规格常规电机就能完成适配，不会给现有设备的改型增加额外的结构设计工作量。电机本体的外壳采用方形拉伸铝壳，表面做发黑处理，既可以保证绕组工作时的散热效率，也能在车间装配、日常运维过程中避免外壳锈蚀，方形外壳的结构也适配常见的电机安装夹块，不需要定制专用的固定件就能完成锁紧固定。输出端的端盖采用硬质铝合金加工，安装孔位做了倒角处理，装配时可以快速对准安装螺丝，不会出现孔位错位刮蹭螺丝螺纹的问题，端盖和本体的配合面做了密封槽设计，能阻挡车间环境里的切削粉尘、细小碎屑进入电机内部，避免转子卡滞的故障，适配多粉尘的加工车间使用场景。

从实际功能特性来看，这款电机的保持扭矩对应92盎司英寸的参数水平，足以驱动小型滑台完成0.01毫米级的精准进给，在低速运行时的扭矩输出平稳，不会出现明显的低频振动，搭配常规的步进驱动器就能完成细分驱动，满足小型设备对运动定位精度的要求。无轴的设计也从根源上避免了常规电机出轴弯曲、轴端跳动带来的传动误差，当传动件直接安装在电机预留的5毫米口径孔位内时，传动同轴度比联轴器转接的方式更高，高速往复运动时的传动噪音也更小，很多需要长时间往复运行的小型自动化机构，比如自动分拣设备的拨料驱动、小型传送带的动力端，用这款电机可以降低长期运行的传动损耗，减少后期运维的更换频率。

在安装边界的适配层面，这款电机的本体外径和常规42步进电机保持一致，侧边出线的位置也和通用型号对齐，设备布线时不需要调整走线槽的位置，电机本体的长度对应92盎司扭矩的绕组规格，既不会因为长度过短导致扭矩不足，也不会因为本体过长挤占设备内部的其他元件安装空间。在做设备结构设计时，只需要在安装法兰面预留0.2毫米的装配间隙，就能保证电机安装后和安装座完全贴合，不会出现装配应力导致的电机运行异响。输出端的5毫米口径孔位做了顶丝固定平面，传动件插入后用两颗M3顶丝就可以完成锁紧，不需要做额外的键槽加工，装配工序更简单，适合小批量设备的快速组装作业。

从实际应用的适配场景延伸来看，这款电机除了常规的工业小型设备使用，也很适合学生做工程创新实训、小型机器人竞赛的动力部件，标准的安装尺寸可以和市面上常见的铝型材、3D打印安装支架完美适配，不需要额外做定制加工就能完成整机搭建，无轴的设计也方便参赛学生根据自己的传动方案定制输出连接件，不用受限于标准电机轴的尺寸限制，能给结构创新留出更多调整空间。在日常运维层面，这款电机的绕组绝缘等级满足常规工业环境的使用要求，环境温度在0到40摄氏度的区间内都可以稳定运行，不需要额外加装散热风扇就能满足长时间连续运行的散热需求，能降低设备的整体BOM成本。
