雕刻机用200W直流主轴动力部件

　　这款直流主轴动力单元，核心适配桌面级数控雕刻作业场景，在小型木工雕刻、PCB板铣削、软金属精细加工、亚克力板材切割等轻载数控加工场景中，承担核心旋转切削动力输出的职能，是小型数控加工设备里直接决定加工表面质量与切削效率的核心部件。

　　从实际使用场景的适配性来看，这类低压直流主轴不需要搭配高压变频驱动单元，直接匹配常规开关电源即可完成驱动接线，对于桌面级DIY数控设备、小型教学实训加工台、便携式现场加工机具来说，能大幅降低电气系统的搭建复杂度，不需要额外布置高压供电回路，在民用级小型加工设备、个人DIY加工装置里的适配性远高于高压异步主轴。

　　从功能特性层面来看，该动力单元的输出功率覆盖200W区间，供电适配12-24V直流电压区间，不同电压下对应不同的转速输出区间，12V供电下最高转速可达5000rpm，24V供电下最高转速可到10000rpm，输出扭矩可达280mN·m，这个参数区间刚好匹配小直径铣刀、雕刻刀的切削线速度要求，加工软质木材、工程塑料、覆铜板这类材料时，既不会因为转速过低导致刀刃崩损，也不会因为扭矩不足出现卡刀闷转的情况。实际使用中，这类主轴的径向跳动控制在小直径刀具适配的合理区间，搭配常规ER型夹头即可装夹1-6mm直径的各类刀具，满足精细雕刻、浅槽铣削、轮廓切割等常见加工需求。

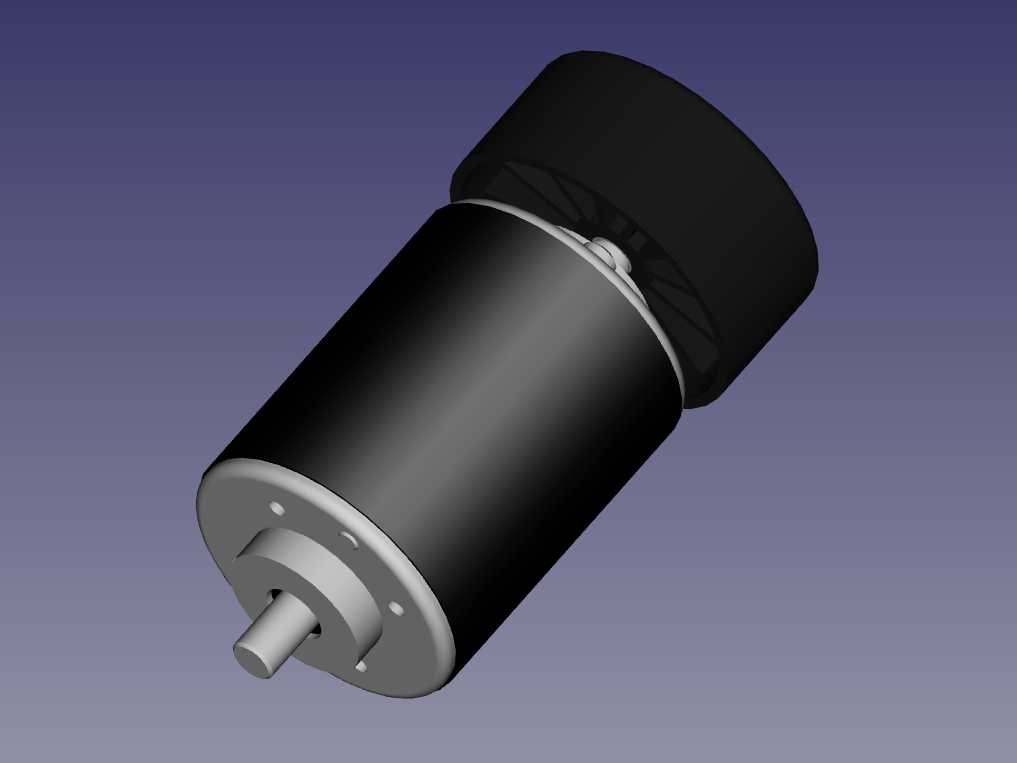

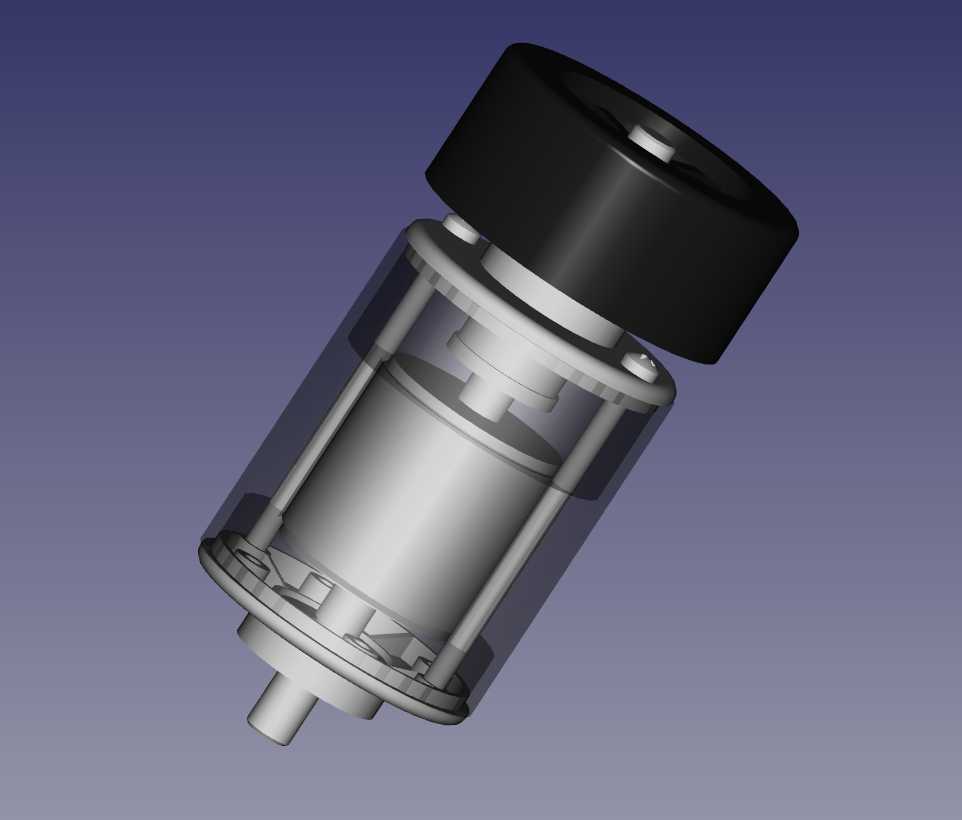

　　设计建模过程中，优先还原了产品的实际安装边界尺寸：气缸主体外径为52mm，输出轴直径8mm，整体总长度120mm，这个尺寸参数是结构设计时做安装座、主轴固定抱箍的核心依据，建模时严格按照实测外形尺寸构建外轮廓，没有对内部绕组、轴承等非安装干涉的内部结构做冗余建模，因为实际设备设计过程中，主轴的内部结构不会和其他安装部件产生干涉，只需要准确还原外部安装尺寸、输出轴位置、主体轮廓即可满足整机装配干涉检查的需求。建模时特意预留了尾部散热风叶的结构空间，还原了尾部出风散热的外形特征，方便结构设计时预留尾部的散热通风间隙，避免安装时遮挡风道导致主轴长时间工作过热。

　　从安装适配的角度来说，这类主轴常规采用抱箍式固定方式，52mm的主体外径是行业内小型主轴的常见标准直径，市面上现成的主轴固定座、减震抱箍都可以直接适配，不需要单独定制安装结构，能大幅缩短小型数控设备的设计周期。输出轴的8mm直径尺寸，也和常规的ER11夹头螺母安装尺寸匹配，用户可以根据自己的加工需求自行搭配不同规格的夹头、卡盘，不需要对输出轴做二次加工。建模过程中没有集成支架和夹头卡盘结构，也是考虑到实际设计中，不同用户的安装布局、刀具装夹需求差异较大，保留核心主轴本体模型，能给后续的整机设计留出足够的选配空间，避免模型自带的冗余结构干扰装配设计。

　　对于结构设计从业者来说，这类标准动力部件的三维模型，核心价值在于准确的外形安装尺寸，在做整机布局时，可以直接导入模型完成干涉检查、安装孔位定位、防护罩尺寸设计、走线空间预留等工作，不需要自己反复测量实物尺寸建模，能有效提升设计效率。在设备选型阶段，也可以通过模型直观判断该主轴的尺寸是否适配自己的设备安装空间，避免买回来之后出现尺寸不匹配、安装位置干涉的问题。

　　实际加工场景中，这类低压直流主轴的噪音控制表现优于同功率的高压主轴，适合放在工作室、家庭作坊这类对噪音有一定要求的场景使用，而且低压供电的安全系数更高，即使是新手操作设备，也不会出现高压触电的风险。长时间连续工作时，尾部自带的风叶可以形成贯穿主体的散热风道，把绕组工作产生的热量及时带走，保证输出扭矩的稳定性，不会因为长时间工作出现扭矩衰减、转速不稳的问题。需要注意的是，这类主轴属于轻载加工动力单元，不适合大切深、大进给的重载切削作业，在设计选型时要匹配对应的加工场景，不要超出其功率、扭矩负载范围使用，避免造成主轴过热损坏。
