卧式储罐组带连接管路集成装置

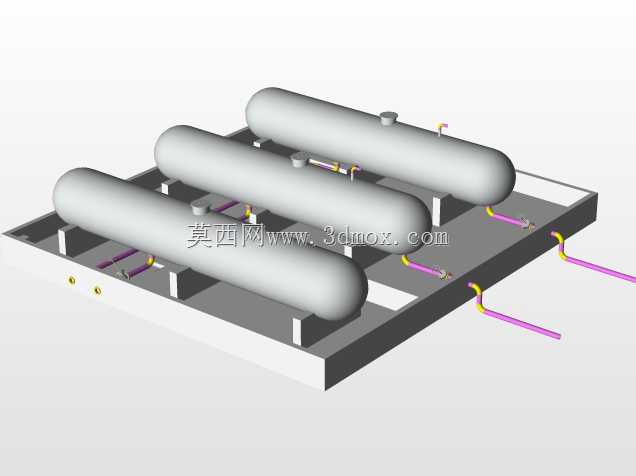

　　这套集成式卧式储液罐组装置，核心应用在化工介质中转、工业流体缓存、厂区公用工程分配这类需要多支路介质存储输送的场景，日常在化工生产车间的原料暂存工段、制冷站的冷媒储配单元、油气集输的中转计量区都能见到同类型结构的落地应用。整套装置采用三台同规格卧式椭圆形封头储罐并排布置的结构，罐体直接通过鞍式支座固定在一体化钢制底座上，省去了现场单独做罐体基础找正、多罐定位对齐的工序，底座预留的地脚安装孔位可以直接和现场预埋的地脚螺栓配合，安装时只需要调整底座整体水平度就能完成主体定位，大幅压缩现场安装的施工周期。从功能设计上看，三台罐体并非独立运行，罐体之间通过带阀门的连接管路实现互通，既可以三台罐体连通作为大容量储液单元使用，

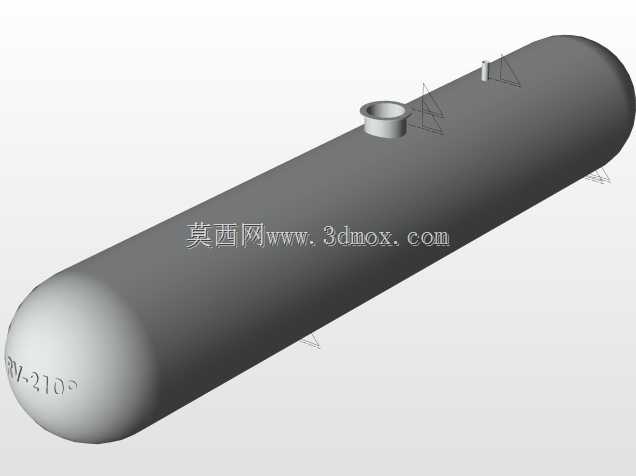

　　也可以通过关闭对应隔断阀门，实现单罐独立切出检修，不影响另外两台罐体的正常运行，这种设计在需要连续生产不能轻易停输的工况下实用性极强。罐体侧面引出的多组带阀支路，分别对应介质进料、出料、排污、排气、安全泄放的接口，每个支路的管路都做了合理的弯折避让，避免管路和罐体支座、底座结构产生干涉，管路末端预留的法兰接口可以直接和现场的工艺管线对接，不需要现场再对管路做二次切割改道。设计阶段首先考虑的是罐体的承压稳定性，卧式椭圆形封头的曲率匹配罐体直径，能在同等壁厚下承受更高的内部工作压力，鞍式支座的布置位置避开了罐体的应力集中区域，支座和罐体接触的位置做了弧形贴合处理，避免局部应力过大造成罐体变形。

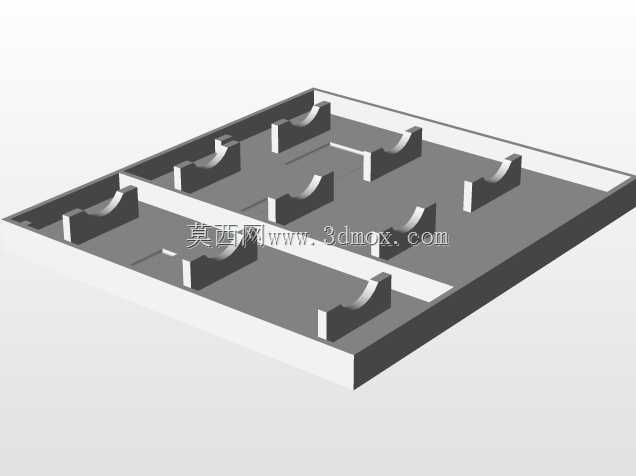

　　管路布置的时候特意将操作频繁的阀门手轮都设置在靠近巡检通道的一侧，阀门安装高度控制在操作人员站立可及的范围，日常开关操作、巡检维护不需要登高或者探身，降低日常运维的操作难度。底座的结构采用型钢焊接的框架形式，在罐体支座的受力位置做了加强筋处理，既能承受三台满液罐体的总重量，也预留了叉车转运的叉车位，整套装置在工厂预制完成后可以直接整体转运到现场，不需要拆分运输后再现场组装。安装边界上，整套装置的底座长宽尺寸根据三台罐体的排布间距确定，罐体之间预留的检修间隙满足人员侧身通过检查管路、阀门密封性的需求，外接管路的引出方向统一朝向装置外侧，避免和周边其他设备的管线产生交叉冲突，罐体顶部的接口位置预留了安装安全阀、压力表的操作空间，

　　后期加装仪表不需要额外搭设操作平台。管路连接位置的弯头采用大曲率半径的冲压弯头，减少介质在管路内流动的阻力，降低管路运行过程中的振动和冲刷磨损，不同功能的管路通过外表面的色标做区分，方便现场人员快速识别管路内的介质类型，避免误操作。整套结构的设计逻辑完全围绕现场安装便捷、运维操作便利、运行稳定可靠的工程需求展开，没有多余的装饰性结构，所有的结构细节都服务于实际生产使用的功能要求。
