等径直管90度斜交相贯焊接管件结构

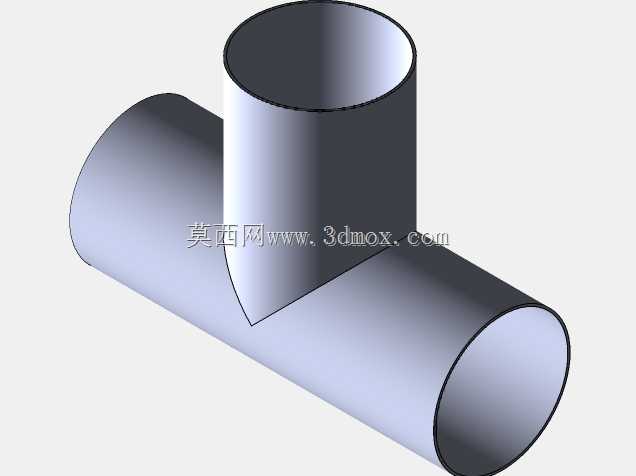

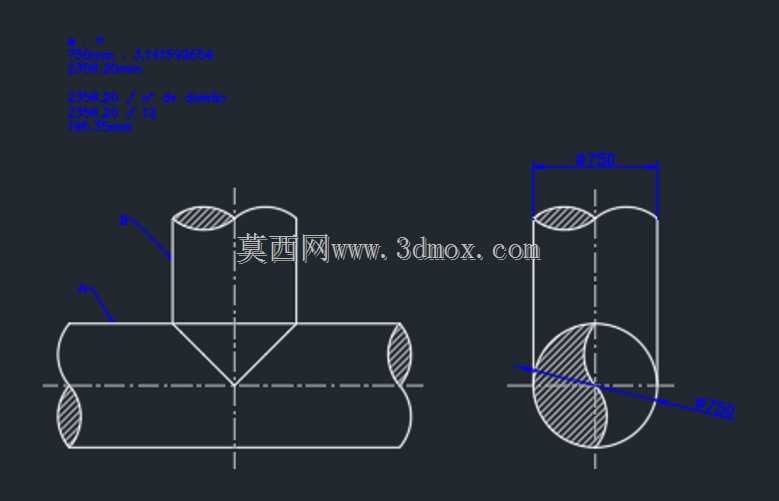

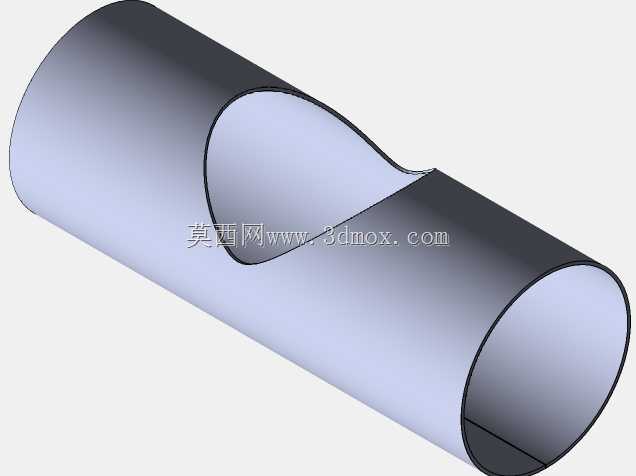

在工业流体输送、通风排气、工艺管线布设场景中，等径直管斜交相贯结构是管路分支、转向布设时的常用连接形式，这类结构的相贯线加工精度、接口贴合度直接决定管线的焊接质量、密封性能与运行寿命，尤其在低压流体输送、除尘通风管路、常规工艺给排水管线中应用占比极高。本次呈现的管件结构采用两根外径一致的圆形直管，以90度空间夹角实现斜向交汇，相贯接口采用“Boca de Lobo”式的平滑过渡切口设计，区别于常规垂直正交的三通结构，斜交布局能有效降低流体在交汇位置的局部阻力，减少介质流经接口时的紊流、涡流产生概率，降低管路运行过程中的振动与噪音，同时减少介质内杂质在交汇位置的淤积风险。从结构设计逻辑来看，这类相贯管件的核心难点在于相贯线的空间轨迹拟合，两根等径直管轴线处于同一平面且夹角为90度时，相贯线为封闭的空间曲线，建模过程中需要严格保证两根管材的壁厚均匀性，切口位置的曲面曲率连续，避免出现局部壁厚过薄、接口错位的问题，实际生产中这类相贯口的加工多采用数控相贯线切割机完成，三维模型的精准建模能直接为数控加工提供轨迹参考，减少现场修磨、配焊的工作量。从安装适配维度来看，这类管件的两端均为标准圆形直管接口，可直接与同规格的常规直管线通过焊接、法兰连接或者卡箍连接实现装配，安装边界无需额外预留特殊操作空间，相贯交汇位置的外表面平滑过渡，无突出的加强筋或者额外连接结构，外表面可直接做防腐、保温处理，适配绝大多数常规工业管线的安装空间要求。在实际工况使用中，这类斜交相贯管件相比正交三通，介质流向的转向角度更平缓，对于含固体颗粒的流体输送场景，能有效降低颗粒对管壁交汇位置的冲刷磨损，延长管路的整体维护周期；在通风管路应用中，平滑的斜交接口能减少风阻，降低通风系统的风机运行负载，实现一定的节能效果。建模过程中需要重点控制相贯线位置的壁厚一致性，避免切口位置因为曲面拟合误差导致的壁厚减薄，影响管件的承压能力，同时要保证两根管材的同轴度、夹角精度，确保现场安装时两端接口能与相邻管线精准对齐，避免出现强制组对产生的装配应力，影响管线长期运行的结构稳定性。这类管件的结构没有额外的可拆卸部件，整体为焊接成型的一体式结构，结构刚性好，密封可靠性高，适配无频繁拆卸需求的固定管线布设场景，在车间工艺管线、建筑通风管线、市政给排水管线、小型除尘系统管路中都有广泛的应用空间。
