短弯柄式微动开关结构设计

这款短弯柄结构的微动开关，在轻工自动化生产线、小型家电控制回路、低压电气控制柜里的应用占比不低，很多设备的位置到位检测、行程限位、状态触发场景都会用到这类元件。不同于直柄或者长压杆的微动款式，短弯柄的触发端做了弧形弯折处理，在安装空间局促、触发方向存在小角度偏移的工位上，能更好适配触发件的运动轨迹，不会出现直柄款容易卡滞、触发行程偏移的问题。

从实际使用的功能逻辑来看，这类微动开关的核心作用是通过外部机械力触发内部簧片动作，实现电路的快速通断，内部触点采用速动结构，只要外部施压达到动作临界点，触点就会瞬间完成切换，能有效减少拉弧对触点的烧蚀，提升元件在频繁触发场景下的使用寿命。弯柄的设计没有额外加长触发力臂，触发压力保持在适中区间，既不会因为力臂过长导致误触发，也不会因为触发压力过大造成驱动件负载过高，在小型滑台到位检测、柜门闭合状态检测、家电门盖联锁这类场景里适配性很强。

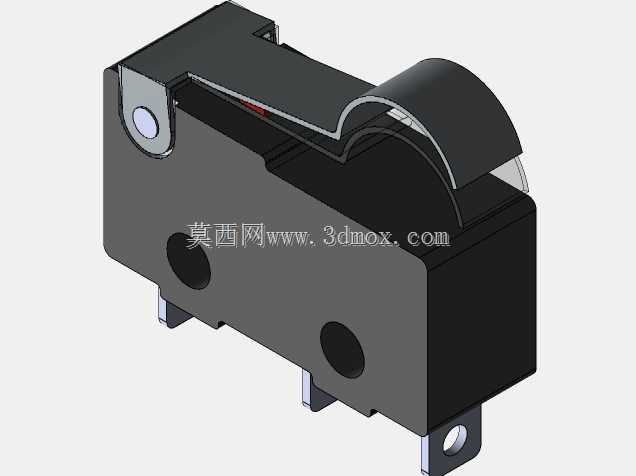

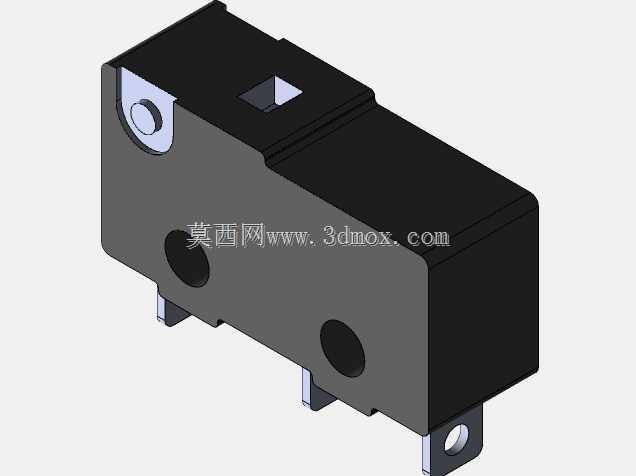

做这款模型的结构设计时，首先要考虑的是安装边界的兼容性，底部的插片引脚间距、本体上的安装固定孔位，都要匹配行业通用的安装尺寸，确保选型替换时不需要重新改动安装板的开孔位置。本体外壳采用阻燃工程塑料材质，建模时要预留出内部簧片、触点、接线端子的装配空间，壳体的拼接缝隙要做错位止口设计，既能提升壳体的装配强度，也能减少日常使用中灰尘、细碎杂物进入壳体内部影响触点接触可靠性。弯柄部分采用金属基材外包耐磨塑料的结构，和本体连接的转轴位置要预留合理的转动间隙，既要保证压柄转动顺畅无卡滞，也要控制间隙量避免压柄晃动量过大导致触发行程偏差。

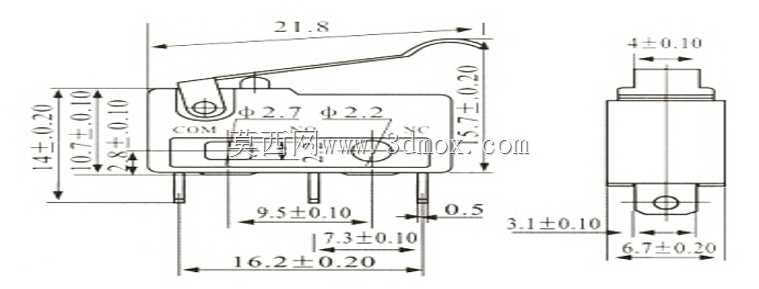

外形尺寸上，本体采用方正的小体积结构，整体厚度控制在常规微动开关的通用尺寸范围内，不会占用过多的安装空间，底部的直插式接线引脚长度适配常规的PCB板焊接或者快接端子插接需求，不需要额外转接接线件。安装孔位分布在本体的对角位置，采用沉孔设计，固定螺丝锁紧后螺丝头不会突出本体表面，避免和周边的结构件产生干涉。弯柄的触发端弧形轮廓做了圆角处理，和外部触发件接触时不会出现硬边刮蹭，长期往复触发也不会磨损触发件的接触面。

在实际设备选型适配时，要注意这款开关的触发行程和动作力参数匹配，短弯柄的动作行程比长压杆款更短，适合触发件运动行程较小的工位，如果是大行程的过位检测场景，需要搭配触发撞块调整触发位置，避免压柄过压损坏内部结构。建模过程中对内部速动簧片的动作行程做了运动仿真验证，确保压柄按下到动作位置时，内部触点能可靠切换，压柄复位时触点能稳定回位，不会出现中间停振、接触不良的问题。壳体的壁厚设计兼顾了结构强度和材料成本，安装孔位周边做了局部加厚处理，避免螺丝锁紧时壳体出现开裂问题。引脚和本体的结合位置做了密封凸台设计，在波峰焊焊接时能减少焊锡顺着缝隙渗入壳体内部的风险，适配批量生产的焊接工艺要求。
