天圆地方变径连接结构

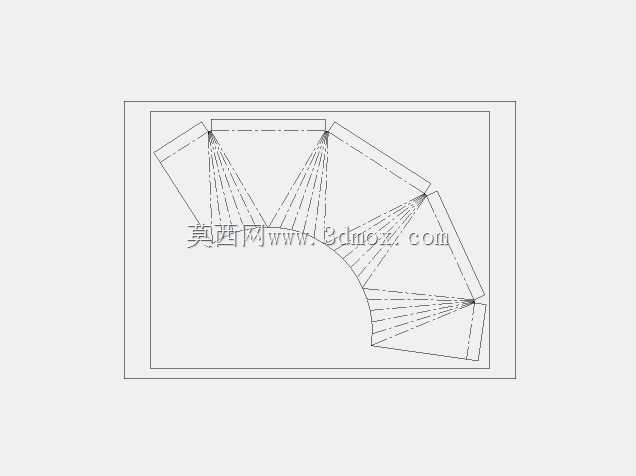

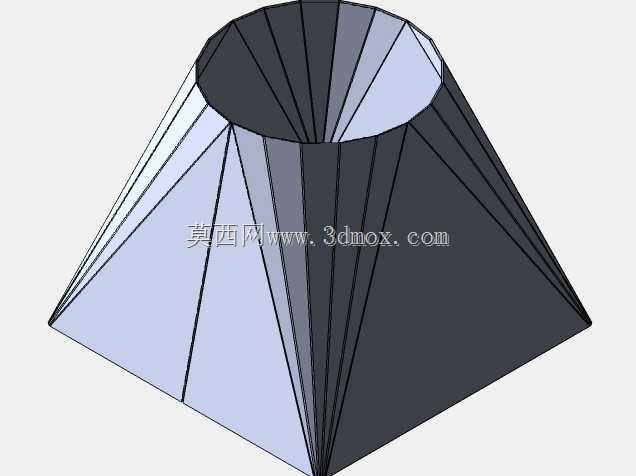

该变径连接结构主要应用于通风除尘、物料输送、暖通空调等管路系统中，解决圆形管路与方形管路之间的口径不匹配问题，实现不同截面管路之间的平滑过渡，降低管路内流体的局部阻力损失，避免气流或物料在变径位置产生涡流、积料等问题。在实际工程应用中，这类构件常被安装在风机进出口与方形风管的衔接位置、除尘设备方口与圆形输送管道的对接段、粮食加工生产线中方形料仓出口与圆形输送管的过渡段，也可用于工业废气处理系统中方形处理设备与圆形排气管道的连接部位，适配多种低压流体输送场景的管路衔接需求。从结构设计来看，该构件采用天圆地方的经典异径过渡形式，上端为圆形接口，下端为方形接口，侧壁由多块三角形平面钣材拼接成型，所有拼接边均做等角度过渡处理，保证整个侧壁曲面平滑无突变，流体流经时能够沿着侧壁平缓改变流向，最大程度降低局部压损。设计过程中需要重点控制上下端口的同轴度，避免因接口偏心导致流体偏流，同时要根据管路内的介质特性、工作压力、输送风速等参数确定钣材厚度，对于含尘气流输送场景，还需要在易磨损位置做局部加厚处理，延长构件的使用寿命。在安装边界方面，该构件的上下端口均预留标准法兰连接位，圆形端口可匹配对应公称直径的圆形风管法兰，方形端口可匹配对应边长的方形风管法兰，安装时只需对齐法兰孔位，加装密封垫后紧固螺栓即可完成对接，不需要额外做现场切割调整，能够有效缩短现场施工周期。构件整体高度根据上下端口的口径差计算确定，保证侧壁的倾斜角度处于合理区间，既避免因高度过小导致侧壁倾斜角度过大、流体阻力激增，也避免因高度过大造成材料浪费、安装空间占用过多。在建模过程中，需要先确定上下端口的中心基准，将圆形端口做等分数处理，每个等分点分别与方形端口的对应角点、边中点做连线，拆分出独立的三角形平面，再通过钣金放样功能生成每一块侧壁钣材的展开轮廓，保证后续下料加工时每一块钣材的尺寸精度，拼接后能够完全贴合设计曲面，不会出现拼接缝隙过大、端口错位等问题。对于需要做防腐处理的应用场景，建模时还需要预留钣材表面处理的厚度余量，避免防腐涂层施工后出现接口尺寸偏差，影响安装密封性。这类变径构件在实际使用中，除了承担管路过渡连接的作用，还能够在一定程度上缓冲管路系统的振动，避免风机等设备的振动直接传递到后端管段，降低管路系统的运行噪音。在物料输送场景中，平滑的过渡内壁能够避免物料在变径位置堆积，减少管路堵塞的概率，尤其适用于粉体、颗粒状物料的气力输送系统，能够有效降低输送过程中的能耗，提升整个输送系统的运行稳定性。
