LM8UU聚合物自润滑直线轴承结构设计

做小型滑台、3D打印运动轴、轻载自动化模组选型的时候，很多工程师都会在金属直线轴承和聚合物衬套之间纠结，这款LM8UU规格的固体聚合物直线滑动衬套，就是针对轻载、低噪音、免维护场景做的替代方案。先从安装边界说，它完全兼容标准LM8UU金属直线轴承的安装尺寸，公称内径8mm，适配市面上常规的8mm光轴导轨，外径和长度也和同规格金属轴承保持一致，不需要修改原有安装座的孔位、限位结构，直接替换就能用，这点对现有设备改造、降本迭代来说非常友好，不用重新开模或者调整安装位的加工参数。

从材料选型逻辑来看，这款衬套主体采用POM聚甲醛材质，也就是常说的赛钢，这种材料本身的摩擦系数低，耐磨性能优异，而且自带一定的自润滑特性，不需要额外加注润滑脂，日常运行过程中不会出现油污渗漏的问题，对洁净度有一定要求的场景，比如桌面级3D打印机、小型检测设备的运动轴、食品包装线的轻载推料机构都很适用。和传统带钢珠保持架的金属直线轴承比，它没有滚动体，不存在钢珠脱落、保持架碎裂的失效风险，运行噪音更低，抗冲击能力也更好，在有轻微振动的工况下不会出现钢珠卡滞的问题。

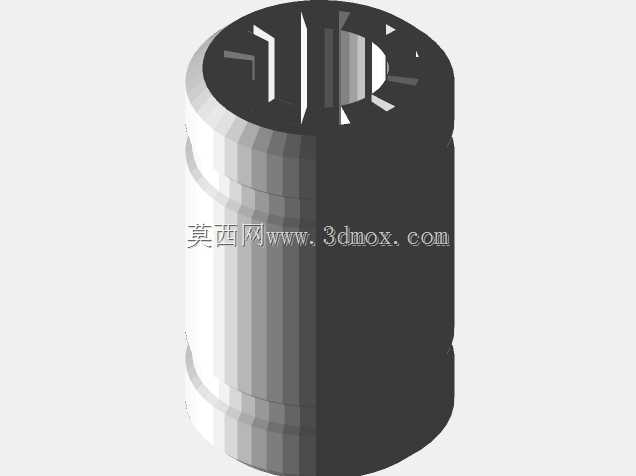

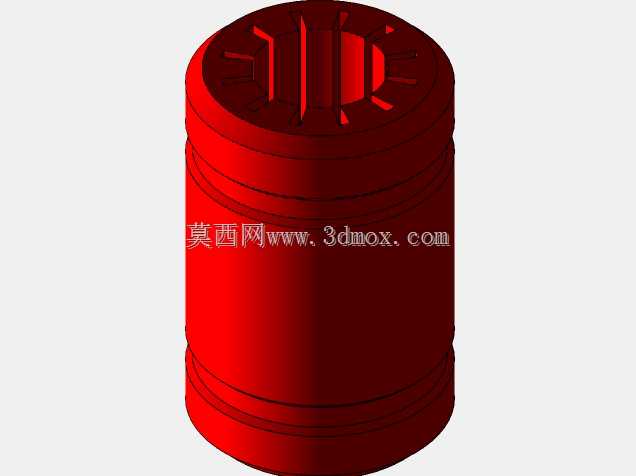

结构设计上，衬套内壁做了均匀分布的纵向储油槽，哦不对，是储屑槽？不，聚合物衬套的槽道一方面是储存磨屑，避免磨屑在滑动面堆积造成轴面刮伤，另一方面在初期跑合阶段，材料自身析出的微量润滑成分会储存在槽内，形成均匀的润滑膜，降低初期磨损速率。衬套外壁做了多道环形凹槽，一方面是压入安装座的时候可以容纳少量过盈配合产生的形变，避免衬套整体变形导致内孔失圆，影响滑动顺畅度，另一方面也能增加和安装座之间的摩擦力，防止往复运动过程中衬套跟转、窜动。端面做了小角度的导入倒角，压装的时候不需要额外做导向治具，就能顺利压入安装孔，不会刮伤安装座内壁或者衬套本体。

实际应用场景里，这类聚合物直线衬套常用在行程不长、负载不大的直线运动机构上，比如小型自动化设备的料仓推拉机构、桌面型点胶机的Z轴滑动支撑、3D打印机的X/Y轴运动副、办公自动化设备的走纸滑动结构，还有一些民用健身器材的滑动部位。它的运行速度适配范围覆盖大部分轻载场景，不需要复杂的密封结构，因为本身没有滚动体，对粉尘的敏感度比金属滚珠直线轴承低很多，在有少量粉尘的木工小型设备、纺织辅助设备上也能稳定工作，不会像金属轴承那样进了粉尘就很快出现卡顿、磨损加剧的问题。

设计建模的时候要注意，这类衬套的内孔公差要和光轴的公差做匹配，一般建议间隙控制在0.02-0.05mm之间，过大会导致运动精度下降，间隙过小会增大滑动阻力，甚至出现卡滞。安装的时候优先采用压入式装配，不要用敲击的方式直接砸衬套端面，避免端面变形或者本体产生微裂纹，影响使用寿命。和金属轴承比，它的适用温度范围稍窄，不适合在持续高温超过80摄氏度的场景使用，但是常温工况下的使用寿命完全能满足大部分民用、轻工业设备的需求，而且成本更低，重量更轻，对轻量化设计的小型设备来说是很合适的选型方案。

从结构细节来看，衬套的壁厚设计均匀，保证压装后内孔的圆度一致，不会出现局部应力集中导致的局部过度磨损。内壁的槽道深度控制在合理范围，既保证储屑能力，又不会过多削弱衬套的结构强度，毕竟8mm内径的衬套本身壁厚不大，槽深过深会导致承压能力下降，在受径向载荷的时候容易出现变形。外壁的环形槽间距经过优化，既保证安装后的防转能力，又不会因为槽过多导致衬套和安装座的接触面积不足，出现受力后衬套移位的问题。
