坡道电子设备散热用4cm风扇支撑冷却架

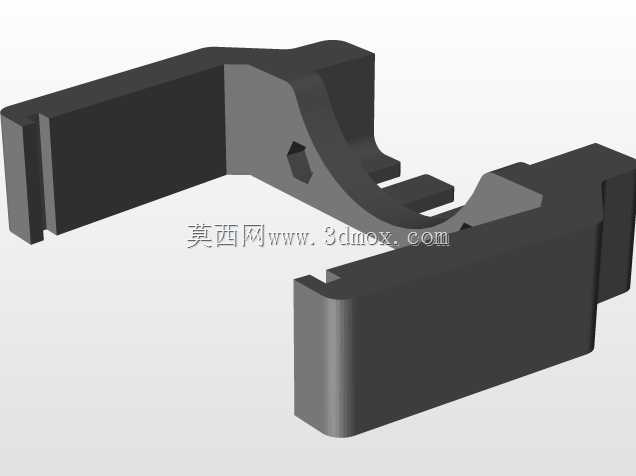

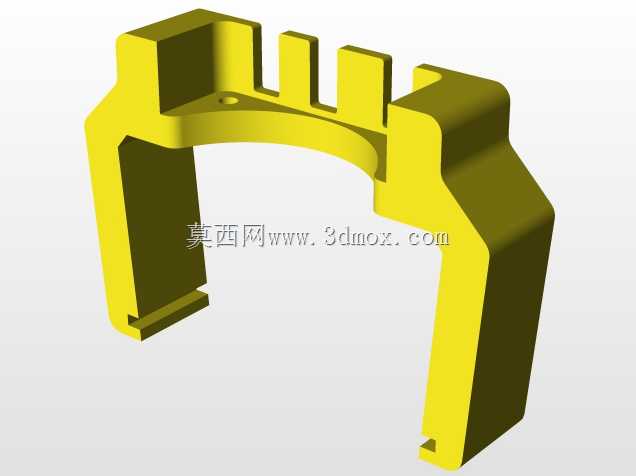

在场地坡道区域布设的电子控制设备，长期处于户外或半开放工况下，环境通风条件受限，设备运行产生的热量易在壳体内部堆积，若散热结构适配性不足，会直接导致电子元器件工作温度超出阈值，引发信号漂移、寿命折损甚至停机故障，这类场景下的散热组件往往需要兼顾安装适配性、结构强度与风道导向能力，常规平面安装的风扇固定件很难匹配坡道设备的安装面角度与空间边界。这款支撑冷却结构正是针对坡道1.4版本配套电子设备的散热需求开发，核心作用是为40mm×40mm规格的轴流散热风扇提供可靠的安装载体，同时将风扇出风方向精准导向电子设备的核心发热区域，避免气流散逸降低散热效率。从结构设计逻辑来看，整个支撑件采用一体化成型思路，两侧的卡接固定臂做了加厚处理，安装时可直接卡入设备壳体预设的安装槽位，无需额外打孔或加装复杂紧固件，既减少了现场安装的工序耗时，也能避免在设备壳体上额外开孔带来的密封防护隐患。中间的弧形承托结构完全匹配4cm规格风扇的外轮廓弧度，风扇装入后可通过侧面的定位卡槽完成周向固定，不会因坡道设备运行产生的振动出现风扇移位、异响的问题，承托结构上预留的六角形定位孔，可配合紧固件完成风扇与支撑件的锁止，保证长期使用下的结构稳定性。从安装边界来看，支撑件整体适配4cm×4cm规格的标准散热风扇，对应风扇尺寸为40mm×40mm，安装后整体突出设备壳体的高度经过严格核算，不会超出坡道设备的外部轮廓边界，避免在设备运输、安装过程中出现磕碰损坏的情况。支撑件的两侧固定臂间距与设备壳体上的安装位完全匹配，安装时无需对原有设备结构做任何修改，可直接完成替换或加装，适配性较强。风道设计上，支撑件的弧形结构同时起到气流导向作用，风扇吸入的环境冷空气经过弧形面的导流，会直接吹向电子设备的主板、功率模块等核心发热区域，相比平面安装的风扇，气流有效覆盖范围提升明显，不会出现气流直吹壳体内壁导致的散热无效问题。结构材质选择上，支撑件的壁厚设计兼顾了强度与散热需求，既可以承受风扇长期运行产生的微幅振动，也不会因壁厚过大阻挡气流通道，安装后风扇与电子设备发热面之间保留了合适的间距，既避免距离过近导致气流紊流，也防止距离过远造成风压衰减。在实际应用中，这类支撑冷却结构不仅可用于坡道配套电子设备的散热改造，也可适配同尺寸安装空间、同规格风扇的其他工业电子设备散热场景，比如小型工控盒、户外信号采集终端、低压控制模块等，只要安装位尺寸匹配，均可直接使用。设计过程中充分考虑了坡道场景的振动特性，所有棱角位置均做了圆弧过渡处理，避免应力集中导致的结构断裂，固定臂的卡接力度经过反复调试，既保证安装时可以顺利卡入到位，也能保证长期使用下不会出现松脱。整个结构没有多余的冗余设计，每一处构型都服务于安装固定、风道导向、振动缓冲三个核心功能，没有为了外观增加不必要的结构，完全从工程实用角度出发完成构型设计，可直接导入三维软件进行参数调整，适配不同安装角度、不同尺寸风扇的衍生需求，对于从事工业电子设备散热结构设计、现场设备改造的工程师来说，可直接作为基础构型参考，减少重复建模的工作量，也可根据实际安装场景的空间限制，对固定臂长度、承托弧度做针对性调整，快速衍生出适配不同工况的冷却支撑结构。
