内啮合螺旋齿圆柱齿轮三维结构设计

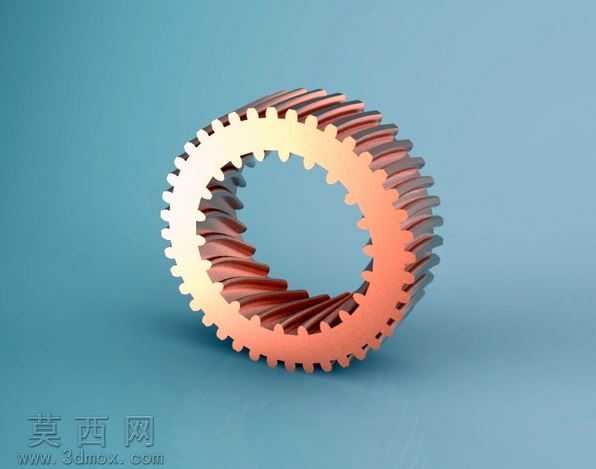

本作品为内啮合螺旋齿圆柱齿轮的三维参数化建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成规范，首先通过齿廓参数方程计算内齿圈的渐开线齿形基准点，结合螺旋角参数完成齿向螺旋线的拟合构建，保证内齿的螺旋升角与设计参数完全匹配。建模阶段采用参数化草图驱动特征生成的方式，先绘制内齿圈的基体环形轮廓，通过扫描切除特征生成单个内螺旋齿槽，再通过圆周阵列完成全部内齿的均匀排布，同时同步构建外圆面的直齿外齿结构，实现内外齿同轴一体化的结构设计，建模过程中对齿顶圆角、齿根过渡圆弧进行了精细化处理，避免应力集中的结构缺陷。材质渲染阶段，为模型赋予了金属结构钢材质，调整材质的粗糙度、金属度参数还原钢制齿轮的哑光金属质感，通过环境光遮蔽效果凸显齿面的螺旋纹理与内外齿的层次结构，渲染视角采用斜向等轴测视角，可同时清晰观察内齿的螺旋排布形态与外齿的直齿结构特征。结构设计上，该齿轮为内外复合齿结构，内圈为螺旋斜齿可与对应外螺旋齿轮实现平稳啮合传动，相比直齿内啮合具备更高的重合度，传动过程中载荷分布更均匀，可有效降低传动噪音与冲击，外圈直齿结构可适配另一路直齿传动链路，实现单零件双路动力传递的功能，建模过程中严格保证内外齿的同轴度公差，齿向公差符合圆柱齿轮精度设计规范，齿面的螺旋线导程经过参数校验，确保啮合过程中不会出现卡滞、干涉问题。设计思路围绕紧凑空间内的复合传动需求展开，将内螺旋齿与外直齿集成在同一环形零件上，减少传动系统的零件数量，缩小传动机构的整体体积，适用于空间受限的精密传动场景，建模完成后通过干涉检查工具验证了齿形的啮合合理性，对齿顶修缘部分进行了细节优化，保证模型可直接用于后续的装配仿真、工程图导出以及3D打印验证环节。
