人字形双螺旋齿轮传动组件三维建模设计

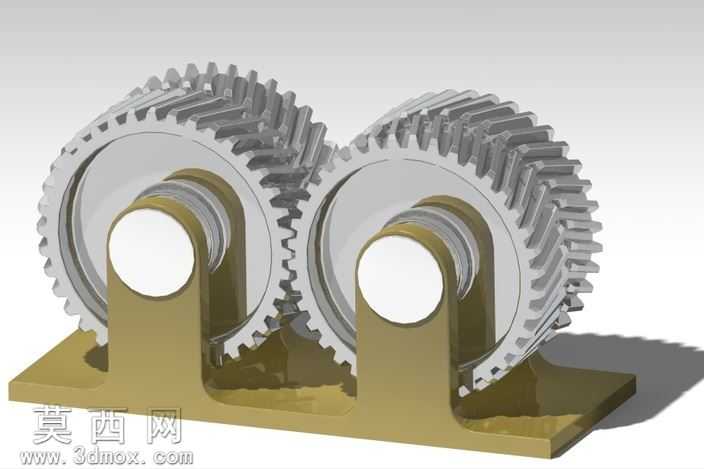

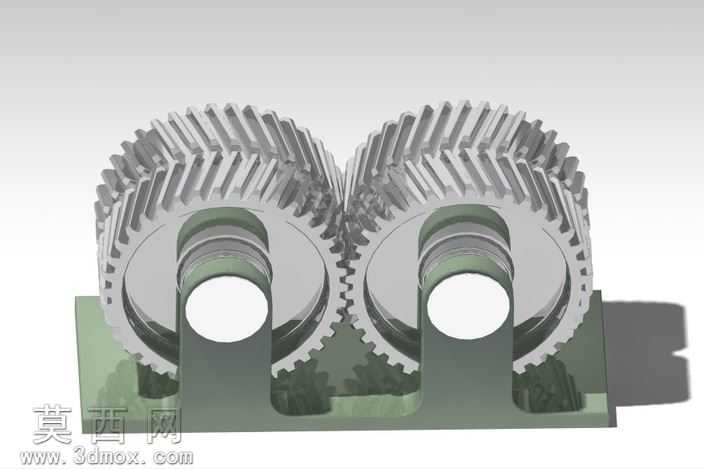

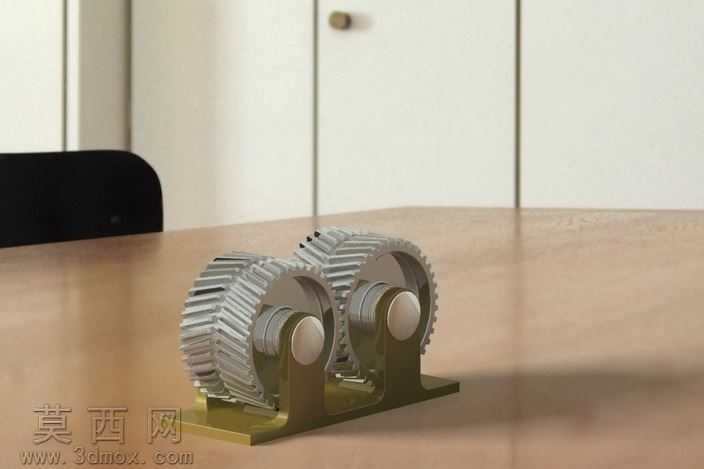

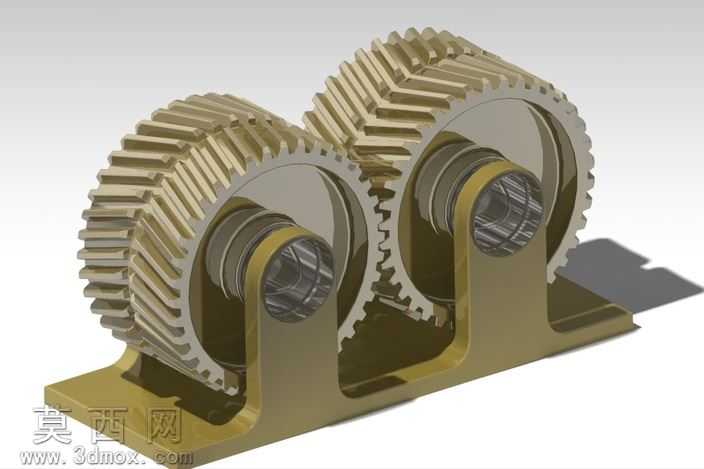

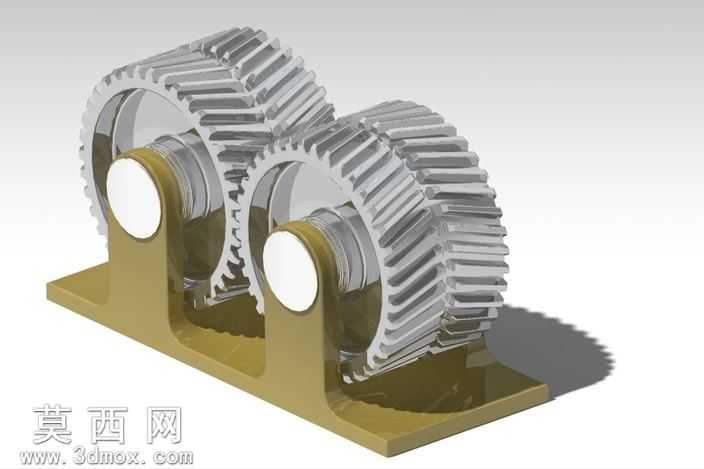

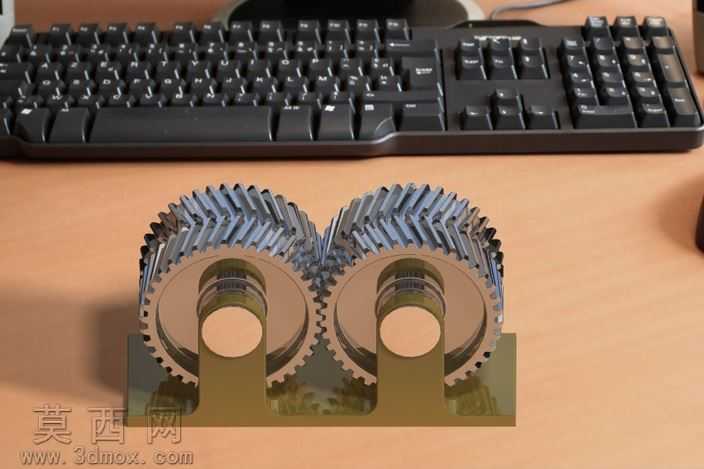

本作品为双螺旋齿轮传动组件的三维建模成果，建模过程严格遵循齿轮啮合的机械设计原理，首先通过参数化建模方式确定齿轮的基础参数，包括模数、齿数、压力角、螺旋角等核心数值，确保两个配对齿轮的参数完全匹配，满足正确啮合的传动条件。建模阶段先绘制单个齿轮的齿坯轮廓，通过螺旋线引导扫描切除生成单侧斜齿结构，再对称生成另一侧反向螺旋的轮齿，形成人字齿形态的双螺旋齿轮结构，过程中对齿顶圆、齿根圆、分度圆的尺寸进行精准约束，保证轮齿的齿廓曲线符合渐开线设计要求，避免啮合过程中出现卡滞、干涉问题。之后完成支撑轴与安装支架的建模，支架部分采用对称式立板结构，预留与齿轮轴匹配的安装孔位，轴件与齿轮内孔采用间隙配合的尺寸设计，还原真实的装配关系。材质与渲染环节，轮齿部分赋予金属合金钢材质，调整材质的粗糙度、金属度参数，模拟经过机加工的金属齿面质感，支撑轴采用调质钢材质表现，安装支架则赋予黄铜质感的金属材质，区分不同部件的材质属性；场景搭建时添加柔和的环境光与定向补光，突出轮齿的螺旋纹理与啮合细节，渲染输出的效果图清晰展现双螺旋齿轮的结构特征。该双螺旋齿轮结构的设计核心是抵消斜齿轮传动过程中产生的轴向力，两侧反向螺旋的轮齿在传动时产生的轴向分力方向相反，可相互平衡，无需额外设置复杂的轴向止推结构，同时兼具斜齿轮重合度高、传动平稳、承载能力强的优势，适用于重载传动的机械场景。建模过程中对两个齿轮的中心距进行反复校核，确保轮齿啮合间隙处于合理范围，既保证传动顺畅无卡顿，又避免间隙过大导致传动冲击、回程误差过大的问题，整体装配完成后可直观呈现双螺旋齿轮的啮合传动形态，清晰展示该类齿轮的结构特点与工作原理。
