大切诺基V6左侧转向灯结构设计

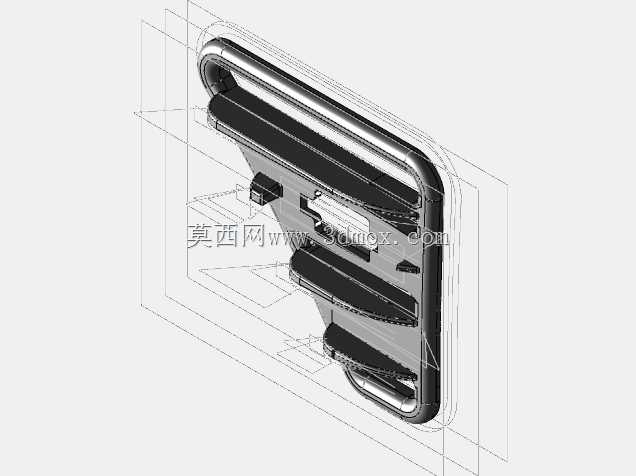

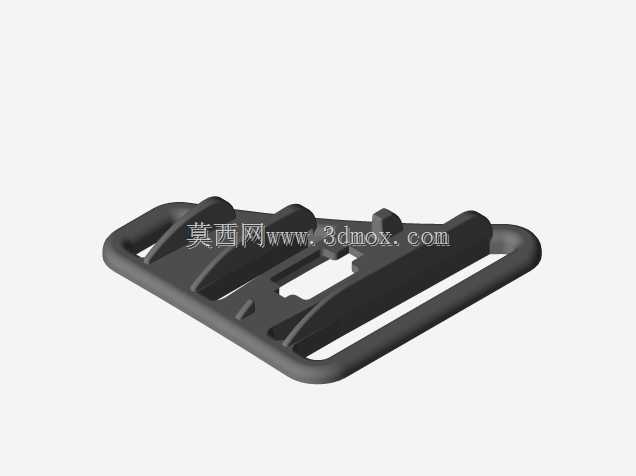

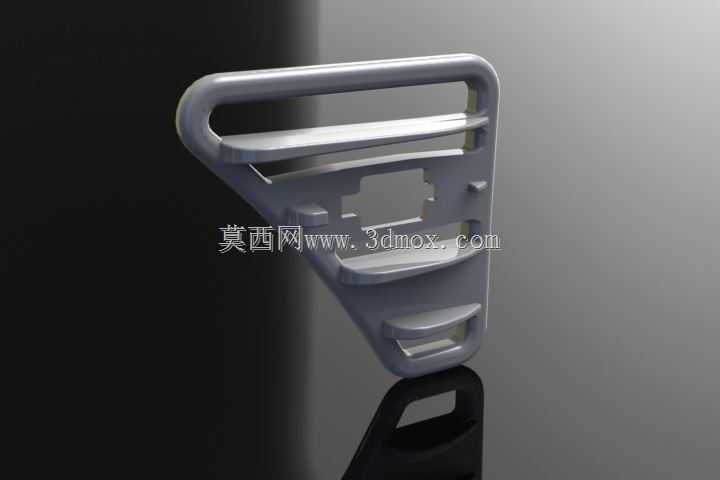

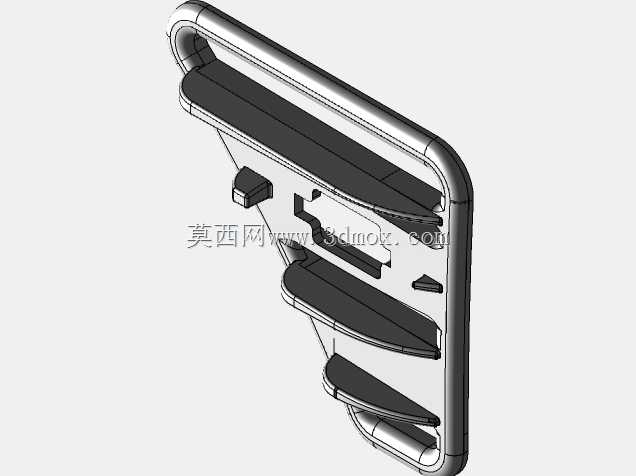

在整车外饰灯具的开发流程中，侧转向灯是容易被忽略但直接影响行车安全与法规合规性的关键部件，本次针对大排量SUV车型开发的左侧侧转向灯，在设计阶段就充分考虑了越野车型的实际使用场景，区别于普通家用轿车的侧灯设计，这款适配3.0V6版本车型的侧转向灯，需要兼顾高速行驶时的风阻表现、非铺装路面行驶的抗振性能、以及日常使用中的耐候性要求。从安装边界来看，该灯具布置于车辆前翼子板侧后方位置，安装面与翼子板曲面完全贴合，整体突出车身外表面的高度控制在8mm以内，既避免突出量过大增加风阻、也防止越野场景下树枝剐蹭造成灯具破损，灯具整体轮廓采用流线型过渡，边缘做R3以上的圆角处理，和车身侧面的腰线走势完全匹配，不会破坏整车侧面的视觉整体性。功能层面，这款侧转向灯承担车辆变道、转向时的侧向信号提示作用，照射角度覆盖车辆侧方90度到150度的范围，满足GB4785中对于侧转向信号灯的光强分布要求，能够让侧方相邻车道的车辆、非机动车清晰识别车辆转向意图，灯具内部的光源安装位预留了足够的散热空间，同时灯壳与灯座的配合处设计了双层密封结构，密封胶圈的压缩量控制在25%到30%之间，能够满足IP67的防护等级要求，即使高压水枪冲洗、雨天涉水行驶也不会出现进水起雾的问题。设计过程中，首先对翼子板的安装点数据做了反复校核，三个安装卡扣的位置完全匹配翼子板上的预留安装孔，卡扣的插入力控制在15N到25N之间，既保证装配后不会出现松动异响，也能让总装车间的工人徒手完成装配，不需要额外使用工具，提升总装效率。灯具的外透镜采用耐UV的PC材质，表面做硬化处理，能够抵抗长期紫外线照射造成的黄变、开裂问题，灯壳底座采用改性PP材质，兼顾韧性与耐热性，在-40℃到85℃的环境温度范围内都不会出现形变、脆裂问题，适配不同地域的使用环境。考虑到越野车型经常行驶在颠簸路面，灯具内部的所有零件连接位置都设计了防松结构，光源基板与灯座之间采用卡扣加定位柱的双重固定方式，避免长期振动造成基板移位、光源照射角度偏移。在外形设计上，灯具的表面造型和翼子板的曲面做了连续的曲率过渡，从车身侧面看过去，灯具和翼子板几乎融为一体，不会有突兀的凸起感，透镜表面的花纹做了匀光设计，能够让光源发出的光线均匀扩散，不会出现局部亮斑影响提示效果，同时也避免光线直射侧方行人、驾驶员造成眩目。安装边界的校核过程中，还重点考虑了灯具和周边翼子板、车门密封条、前保险杠侧端的间隙，灯具装配完成后和周边零件的间隙控制在1mm±0.3mm，面差控制在0.5mm以内，满足整车DTS的公差要求，不会出现间隙不均、高低不平的外观问题。另外，灯具的线束接插件位置设计在灯座的后侧方，接插件朝向车身内部，装配后线束自然走向车身内侧的线束槽，不会和翼子板钣金产生摩擦，接插件本身带自锁结构，车辆行驶过程中不会因为振动出现接插件松脱、灯光失效的问题。在结构强度设计上，灯壳的壁厚控制在2.5mm，关键受力的卡扣位置做了局部加厚到3.5mm，同时加设加强筋，保证卡扣在装配、拆卸过程中不会出现断裂，透镜和灯壳的焊接采用超声波焊接工艺，焊接筋的高度设计为0.8mm，焊接后的焊接宽度不小于1.5mm，保证连接强度的同时也能提升密封性能。针对越野场景下的飞石冲击问题，透镜的抗冲击性能满足GB15766.1的要求，能够承受直径10mm的钢球以10m/s的速度冲击而不出现破损，完全覆盖日常非铺装路面行驶的飞石撞击场景。
