雅马哈FZ6 S1 S2摩托车车把固定棒夹结构

　　日常做摩托改装配套结构设计时，这类棒夹是转向系统里很容易被忽略但受力要求极高的连接件，它直接承担车把与上联板之间的紧固连接作用，骑行过程中车把传递的转向力矩、路面颠簸带来的纵向冲击、紧急制动时的惯性载荷，全部要通过这个构件传递到转向柱总成，一旦结构强度不足或者安装贴合度不够，轻则出现车把旷量影响操控手感，重则高速行驶时出现连接松脱引发安全事故。

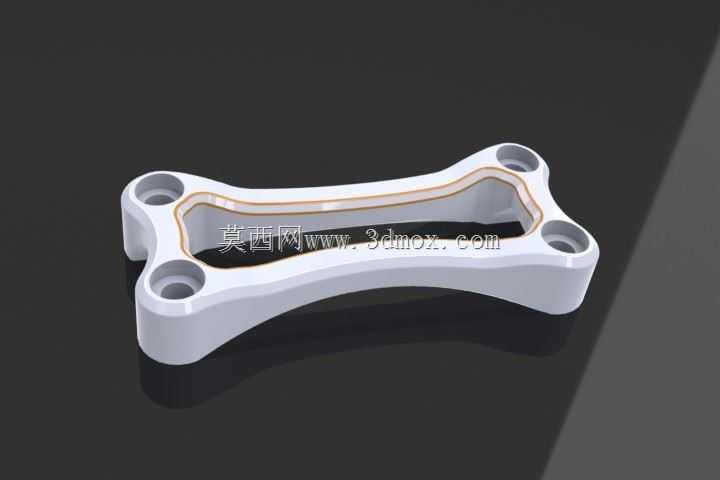

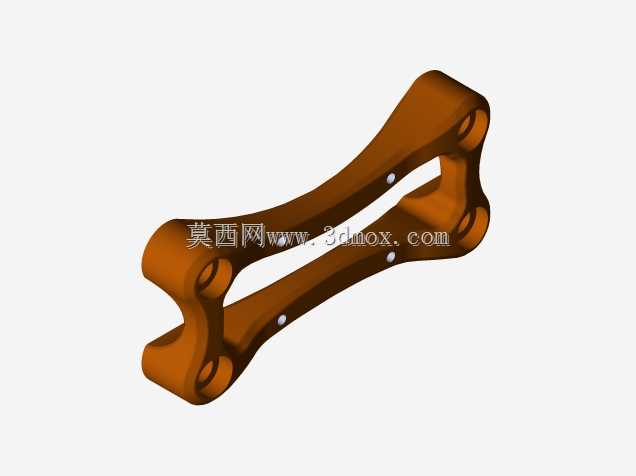

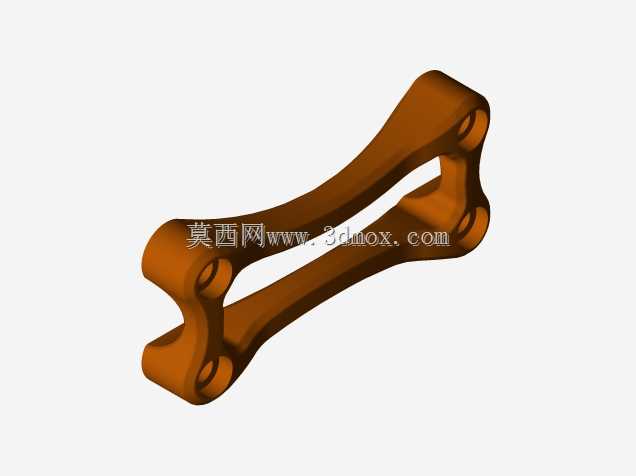

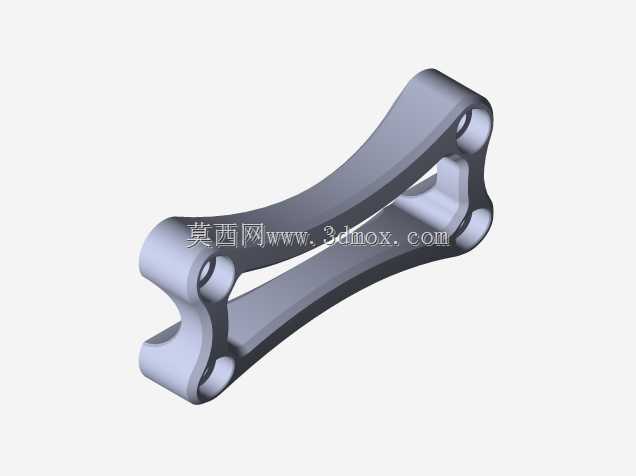

　　从结构形态来看，这个棒夹采用对称式双梁镂空设计，两端的四个沉头安装孔是和上联板贴合的固定位，孔位的沉头深度做了精准匹配，既可以让固定螺栓完全沉入构件平面不突出，避免和车把转动部件发生干涉，又能保证螺栓压紧时的受力面均匀，不会因为局部应力集中导致安装座开裂。中间的矩形凸台是车把压合的定位基准面，这个平面的平面度公差控制在0.05mm以内，和配套的上压盖配合时，可以完全贴合车把的圆柱安装面，不会出现局部压合不实导致的夹紧力不足问题。两侧的连接梁做了变截面圆弧过渡，没有生硬的直角转折，这部分是在拓扑优化之后确定的形态，在保证整体刚性的前提下，尽可能去除了非受力区域的材料，既降低了构件自身重量，又避免了直角位置的应力集中问题，经过有限元校核，在承受最大1200N的侧向冲击载荷时，最大应力出现在梁的过渡圆弧位置，数值远低于常用6061-T6铝合金的屈服强度，安全系数可以达到2.8以上，完全满足街车日常行驶甚至轻度激烈驾驶的受力要求。

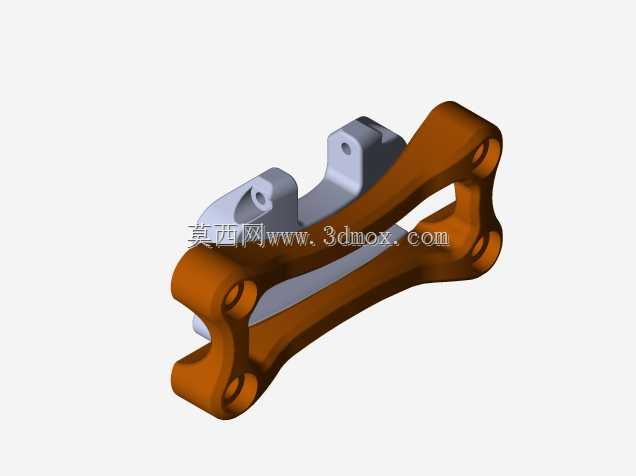

　　安装边界上，这个棒夹的整体长度适配雅马哈FZ6 S1 S2车型原厂上联板的安装孔距，两端安装孔的中心距和原厂孔位完全一致，不需要对上联板做任何打孔或者打磨改装，直接替换原厂配件就可以完成安装。中间的夹持圆弧直径匹配原车22mm直径的标准街车车把，夹持宽度经过测算，和车把接触的轴向长度达到35mm，夹紧之后的摩擦力可以承受超过200N·m的转向扭矩，完全覆盖正常骑行时的转向力矩需求。构件的整体厚度控制在18mm，安装之后上表面和上联板的高度差和原厂件保持一致，不会改变车把的原始安装高度，也就不会影响原车的骑行三角，不需要骑手调整驾驶姿势去适配配件。

　　实际应用场景里，这类棒夹除了原厂配套使用，也常被用于摩托改装场景，很多骑手更换加高车把或者竞技车把的时候，会选择强度更高的 aftermarket棒夹替换原厂的铸铁件，这个结构的设计也兼顾了改装适配性，中间的压合面没有做多余的限位凸点，可以兼容同直径的不同品牌改装车把，不会出现因为车把上的定位槽位置差异导致无法安装的问题。另外构件的边缘全部做了R2的圆角倒钝处理，安装过程中不会划伤车把的表面涂层，也不会在后续维护的时候割伤维修人员的手部，这些细节都是在实际装车反馈里不断优化出来的，早期的测试版本因为边缘没有做倒钝，很多维修师傅反馈安装时容易刮花车把的阳极氧化层，后续改模的时候就把所有外露边缘都加了圆角处理。

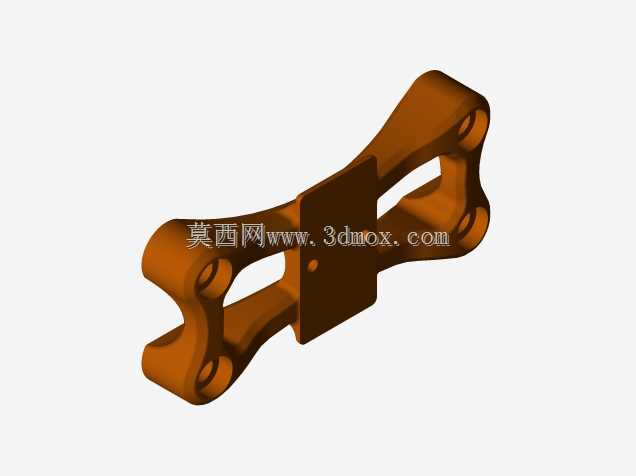

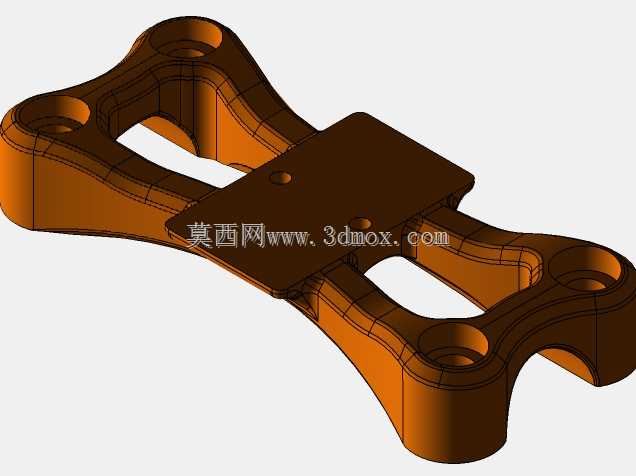

　　从设计思路上来说，这个构件没有做多余的装饰性结构，所有的形态都是围绕受力和安装需求设计的，两侧的镂空槽除了减重之外，还可以在雨天行驶时排出安装位置积存的雨水，避免螺栓长期泡在水里出现锈蚀，也减少了泥沙在安装面的积存，降低连接面因为泥沙垫塞导致的安装精度下降问题。中间凸台上的两个小定位孔，是和上压盖配合的定位销孔，安装的时候可以先把定位销穿入孔位，让上压盖和底座保持精准对位，不需要反复调整压盖位置就可以直接穿入夹紧螺栓，大幅提升安装效率，也避免了安装时压盖偏斜导致的车把夹持受力不均问题。
