摩托AJP铝合金上联板结构设计

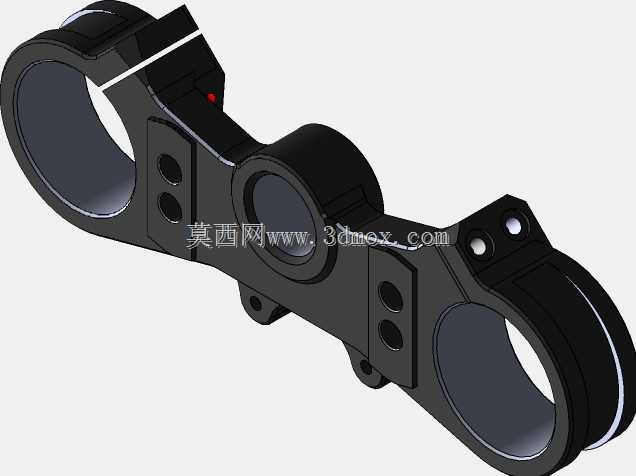

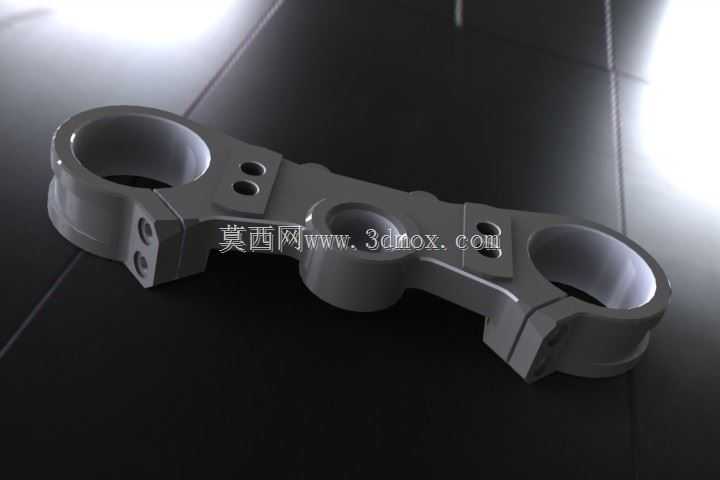

这款铝合金材质的上联板是跨骑式摩托转向系统的核心承载连接件，日常主要承担前叉减震与方向把之间的力传递作用，在整车行驶过程中，既要承接路面通过前减震传递上来的颠簸冲击，也要把车手施加在车把上的转向力矩精准传递到两侧前叉，带动前轮完成转向动作。从结构设计逻辑来看，整体采用一体化铣削成型的结构思路，摒弃了传统焊接拼接的结构形式，从根源上避免了焊接应力带来的结构变形风险，同时铝合金材质的选用也在保证结构强度的前提下，尽可能降低了转向部位的簧下质量，对于提升整车转向灵活性、优化前减震的响应速度有明显帮助。两侧的大尺寸通孔是前叉上管的安装位，孔位的同轴度公差控制在0.02mm以内，安装时可以保证两侧前叉上管保持完全平行，避免出现前叉偏斜导致的行驶跑偏、减震偏磨问题；孔侧设计的分体式锁紧槽搭配锁紧螺栓孔，安装时通过螺栓收紧锁紧槽的间隙，就能把上联板和前叉上管牢牢锁止，不需要额外的焊接或者过盈压装工序，后期维护拆卸也十分便捷。中间位置的凸台孔是方向柱的安装定位位，这个孔位和两侧前叉安装孔的中心距是严格按照对应车型的前叉开档尺寸设计的，安装后可以保证方向柱和两侧前叉的相对位置完全符合整车设计的几何参数，保证转向时的倾角符合设计预期，不会出现转向卡滞或者转向角度不足的问题。靠近车把安装的位置预留了两组螺栓安装孔，用来固定车把压块，孔位的深度和螺纹规格都经过强度校核，在承受车把传递的侧向力、纵向制动力的时候不会出现螺纹滑牙或者结构断裂的问题。整体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装维护过程中划伤操作人员，另一方面也能减少应力集中的问题，在承受交变冲击载荷的时候，不会因为棱角处的应力集中出现结构裂纹。从安装边界来看，这款联板的总宽度和对应车型的前叉开档完全匹配，安装后不会和两侧的前减震护板、大灯支架产生干涉，厚度方向的尺寸也预留了足够的锁紧余量，锁紧后不会出现联板沿前叉管上下窜动的问题。实际装车应用中，这类铝合金上联板多用于中小排量的越野摩托和街车，相比传统的钢制联板，重量可以降低40%左右，同时铝合金的抗腐蚀性能更好，在雨天或者泥泞路段行驶后，不会像钢制件那样容易出现锈蚀问题，日常维护只需要定期检查锁紧螺栓的扭矩即可，不需要做额外的防锈处理。设计过程中，针对联板的受力工况做了对应的载荷模拟，在模拟紧急制动、过坑冲击、极限转向这几个极端工况下，结构的最大应力都远低于铝合金材料的屈服强度，安全系数可以达到2.5以上，完全满足日常行驶甚至轻度越野的使用需求。两侧的锁紧槽宽度经过反复优化，既保证了锁紧时能够提供足够的抱紧力，避免前叉和联板之间出现相对转动，也不会因为槽宽过大导致锁紧时孔位出现过度变形，影响前叉管的安装精度。中间方向柱安装位的端面做了铣平处理，和方向柱的定位台阶可以完全贴合，安装后能够保证方向柱和联板的垂直度，避免转向时出现方向把偏斜的问题。
