Moto3发动机内部离合器集线器结构设计

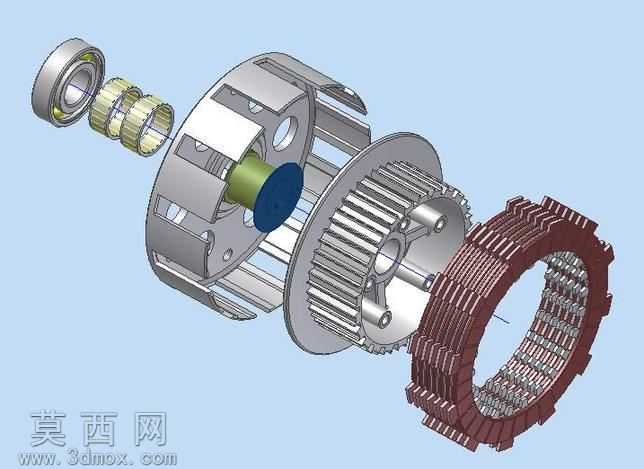

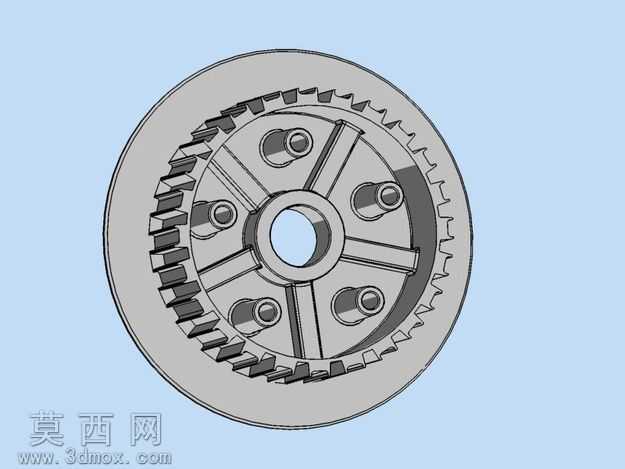

本作品为Moto3发动机配套的内部离合器集线器三维结构设计，建模阶段依托三维参数化设计软件完成全特征构建，严格遵循摩托车发动机离合器组件的实际装配逻辑与尺寸规范，对零件的每一处结构细节都做了精准还原。建模过程中首先完成基体轮廓的草图绘制，通过旋转、拉伸等基础特征构建集线器的盘状主体结构，针对外圈的啮合齿形，采用参数化齿廓绘制结合阵列特征完成整圈齿结构的创建，保证齿形的啮合精度与均匀分布特性，确保动力传递过程中齿面受力均匀，避免出现应力集中导致的齿部磨损断裂问题。对于盘面的六组安装凸台与定位孔结构，通过单个凸台特征的拉伸、孔位切削后，采用圆周阵列的方式完成均布设置，每一处凸台的过渡位置都添加了符合工艺要求的圆角特征，既可以消除加工过程中的应力集中隐患，也能提升零件装配时的贴合度。盘面的辐射状加强筋结构，经过受力仿真验证后确定筋条的宽度、高度与分布角度，在保证零件整体结构强度、承受离合器工作时的轴向与周向载荷的前提下，尽可能降低零件的整体重量，适配摩托车发动机轻量化的设计需求。中心的轴孔结构按照配合公差要求做了精准的尺寸设定，孔壁的粗糙度与配合精度都在建模特征中做了对应标注，保证与传动轴的装配同轴度，避免工作过程中出现偏磨、抖动等问题。渲染阶段采用金属合金钢材质赋予零件主体，调整材质的粗糙度、金属度参数还原机加工零件的真实质感，背景采用淡蓝色纯色衬托，通过多角度的光影设置清晰展现零件的内外结构细节，包括齿形轮廓、加强筋布局、安装孔位的相对位置关系，让查看者可以直观理解该离合器集线器的结构特点与装配逻辑。整个设计过程围绕离合器动力接合、分离的工作需求展开，所有结构特征都服务于动力稳定传输、装配便捷性、结构耐用性的核心目标，还原了高性能摩托车发动机离合器核心部件的结构特点，可用于机械结构教学、发动机组件装配演示、离合器相关设计参考等场景。
