双级同轴式封闭齿轮减速传动箱体

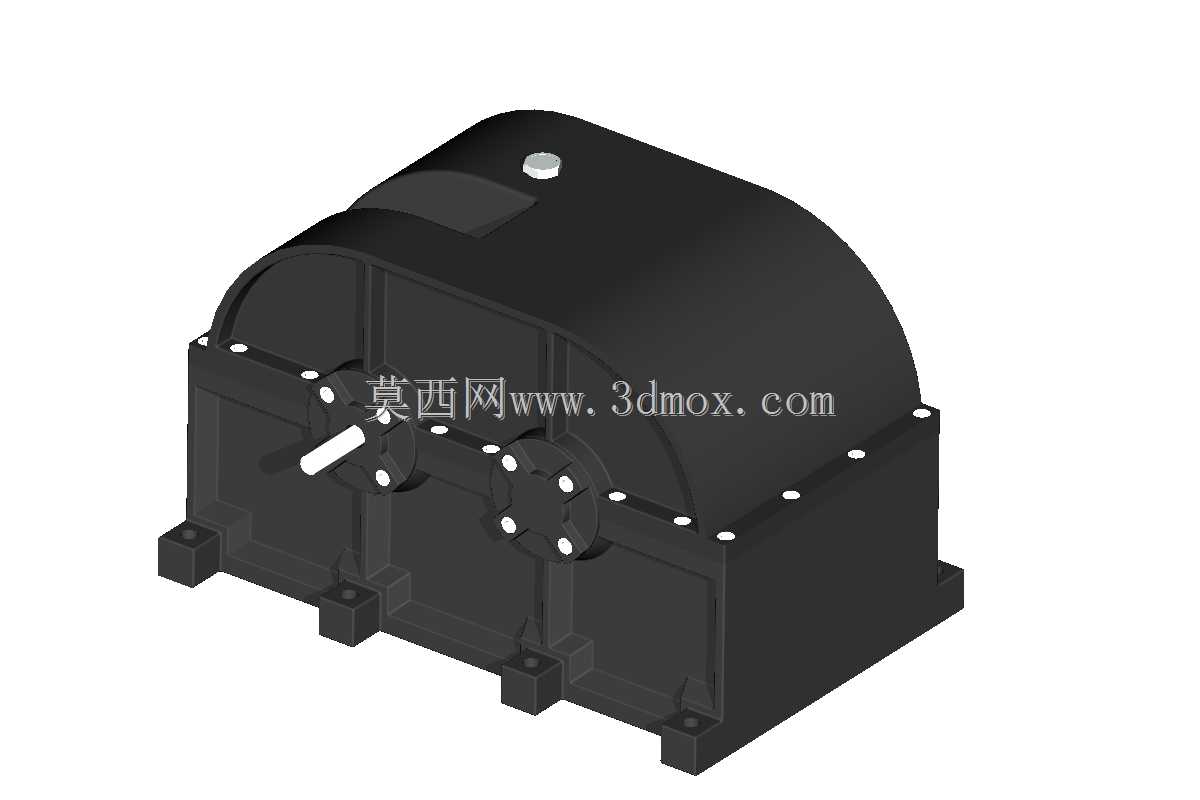

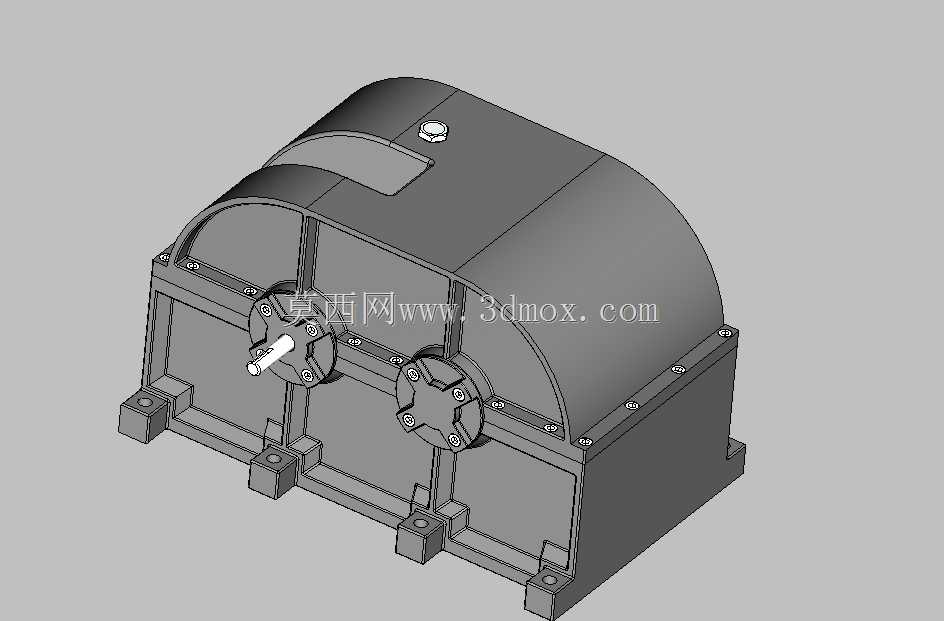

　　这套同轴布置的双级齿轮减速装置，在常规工业传动链路里承担转速匹配与扭矩放大的核心作用，常见于带式输送线、小型搅拌工位、轻工包装辅机以及需要把原动机高转速降至工作端合理区间的场合。整机采用上下剖分的箱式壳体结构，下半部分为集成安装脚的承力基座，上半部分为圆弧拱顶的检视护罩，这种造型并非单纯为了外观规整：拱顶曲面可以在不增加箱体内部铣削空间的前提下，给高速级大齿轮的回转轨迹留出足够齿顶间隙，同时相较平顶壳体，曲面罩壳的刚性更好，受内部润滑油飞溅冲击时的薄壁振动更小。

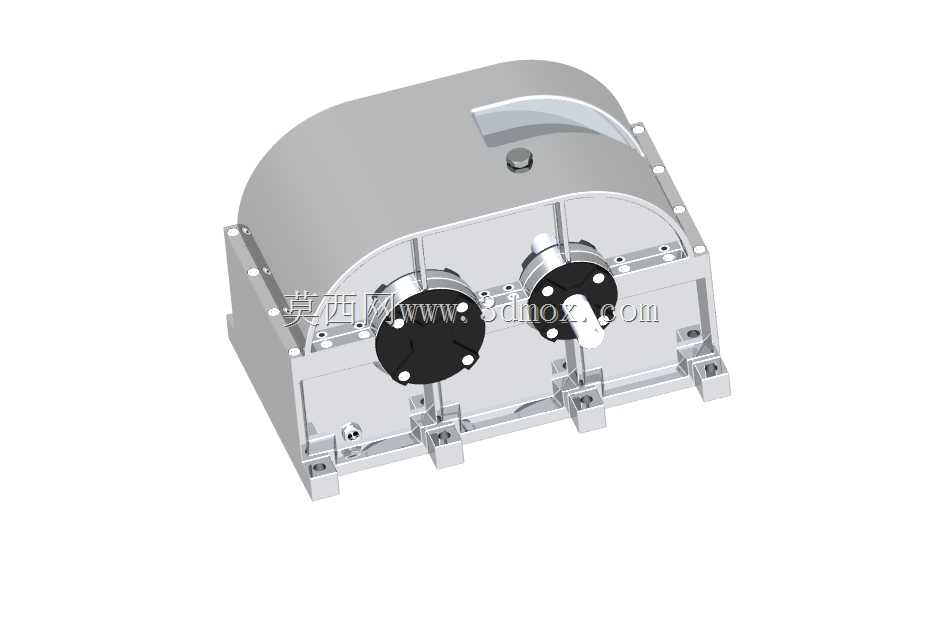

　　从安装边界来看，底部三个沿轴向排布的地脚凸台都预留了沉头螺栓过孔，凸台底面做了铣平处理，现场就位时可以直接搭在槽钢机架或者预埋安装板上，不需要额外配焊调整垫片；三个安装点的跨距经过排布，既避开了箱体内轴承座的加强筋投影位置，也让地脚锁紧力不会直接传递到轴承孔薄壁区域，防止装配后轴承孔出现微变形。输入轴端从箱体侧部伸出，轴头做了平键配合段，对接电机联轴器或者带轮时，轴向定位台阶已经预留，现场不需要额外加工轴套；两根输出轴端的法兰盘采用十字槽锁紧结构，端盖通过四颗内六角螺钉压合在箱体轴承孔端面，既可以约束轴承外圈轴向窜动，也能在后期拆检时直接掀开端盖更换密封件，不用整体吊离箱盖。

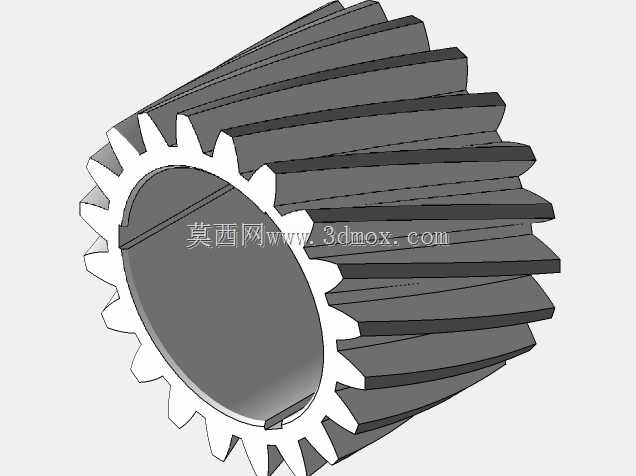

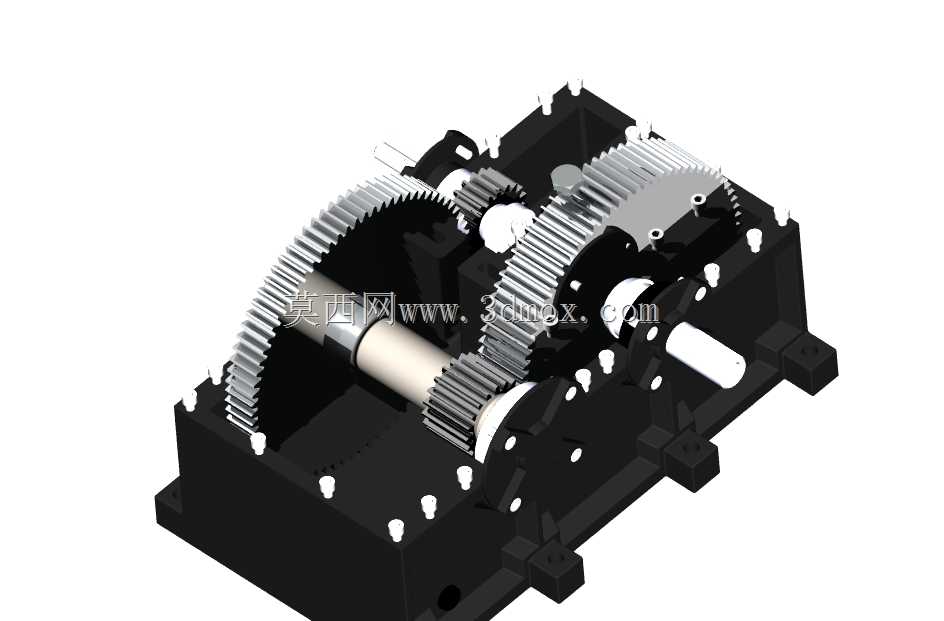

　　传动逻辑上，动力从单侧高速轴输入后，先经过第一级小齿轮啮合大齿轮完成首次减速，中间轴将扭矩传递给第二级齿轮副，最终从低速轴输出低转速大扭矩，两级齿轮都封闭在箱腔内部，啮合区域完全浸没在飞溅润滑的油液环境里。箱盖顶部预留了带密封垫的加油螺塞，日常补加齿轮油时不用拆开箱盖，底部对应最低油位的位置可以设置放油孔，换油时能把沉积在箱底的金属磨粒完全排出。箱体的剖分面沿着两根轴的中心连线所在平面切开，合箱时通过定位销保证上下箱的轴承孔同轴度，剖分面之间涂覆密封胶或者加装耐油纸垫，避免运行中润滑油从结合面渗漏。

　　设计过程中首先要校核的是各级齿轮的中心距与箱体内壁的安全间隙，齿顶圆到箱体内壁要预留足够空间，防止齿轮运转时搅起的油液无法顺利回流，同时避免齿轮与壳体发生运动干涉；其次是轴承座的支撑跨度，两根轴的两个支撑轴承分别布置在齿轮两侧，让齿轮啮合产生的径向力可以均匀传递到箱体壁，不会出现轴系悬臂过长导致的挠曲变形。外部的加强筋沿着轴承孔外侧径向延伸，一直贯通到底部地脚位置，把齿轮啮合的冲击力直接传导到安装基础，减少箱体自身的形变累积。

　　在生产线改造选型时，这类封闭减速箱的优势在于全防护结构，车间内的粉尘、碎屑不会落入啮合齿面，相较开式齿轮传动，维护周期更长，运行噪音也更低。同轴式的布局让输入轴和输出轴的中心处在同一条轴线上，整套装置的轴向占用空间更紧凑，在设备机架预留安装位狭窄的场景下，不需要额外偏移电机安装位置就能完成动力对接。箱体侧面的多个观察与密封端盖，也方便在调试阶段盘动轴系检查齿轮啮合斑点，确认齿面接触面积符合设计要求后再加注润滑油投入运行。
