卧式管壳式换热压力容器结构设计

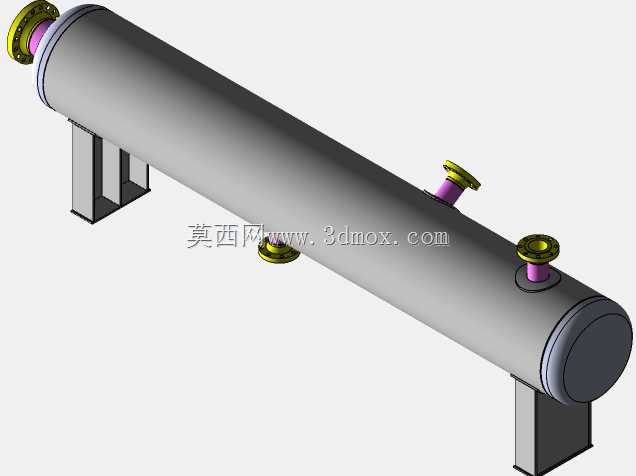

　　该模型呈现的是一台卧式管壳式换热压力容器，整体采用长圆筒形壳体布局，两端配置椭圆形封头与法兰连接结构，壳体下部设置两个对称的鞍式支座，筒体轴向分布多处工艺接管，内部可见换热管束、折流板及管板相关结构，属于石油、化工、电力、供热及制冷系统中常见的间壁式换热装备。

　　从实际用途看，这类设备主要用于两种存在压力和温度差的介质之间传递热量：一种介质在换热管内部流动，另一种介质在壳体与管束之间的腔体内流动，通过管壁完成加热、冷却、冷凝或蒸发过程。现场布置时，它常接入泵、管道、阀门和仪表系统，承担工艺介质降温、余热回收、蒸汽冷凝、液体预热等任务。在化工装置中，它可作为冷凝器、冷却器或再沸器使用；在集中供热和能源站中，又可承担水—水换热或汽—水换热功能。

　　结构设计上，卧式筒体有利于利用壳体空间布置较长换热管束，同时降低设备高度，便于厂房内安装和检修。两端封头采用法兰连接，而非完全焊死，目的是在维护时拆开管箱，抽出管束，检查管外壁结垢、折流板位置以及管板连接状态。壳体上的接管并非随意布置：端部较大接口通常对应管程介质进出，筒体上方和下方的较小接口则对应壳程介质入口、出口、排气或排液需求。建模时需要特别注意接管方位与管道走向的匹配，避免接口与支座、平台梁、保温层或检修空间发生干涉。

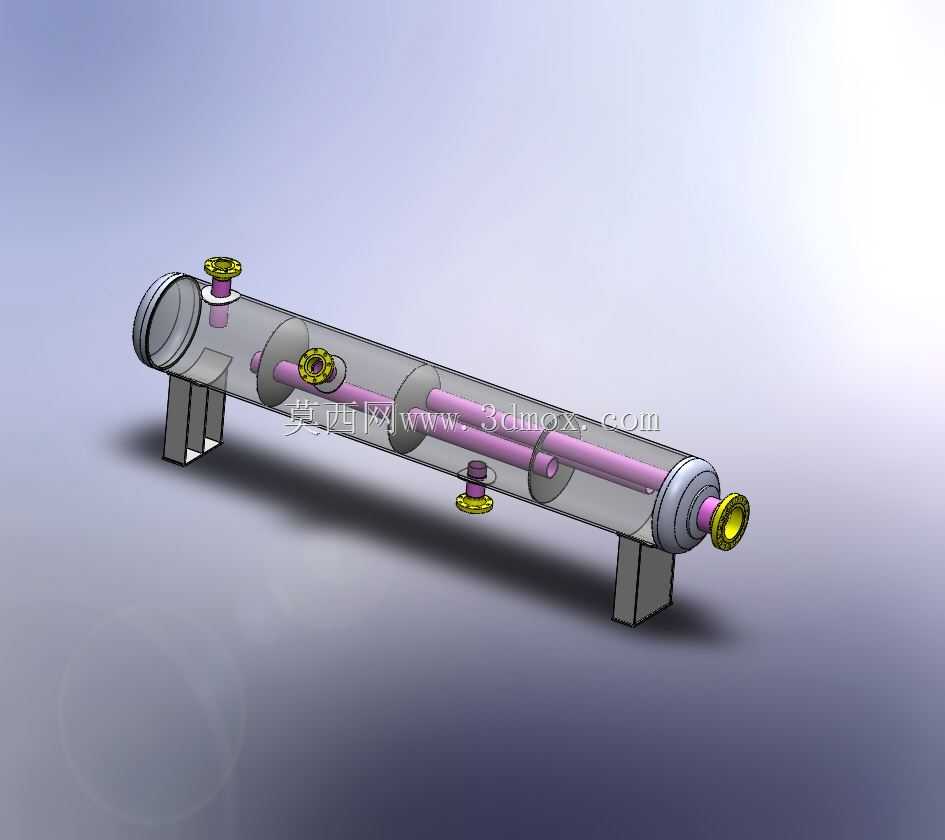

　　内部管束沿筒体轴线延伸，紫色杆件表达了换热管的布置区域，管内介质与壳程介质通过管壁隔离。折流板在壳体内按一定间距排列，其作用不仅是支撑换热管，防止长管束产生振动和挠曲，还能迫使壳程流体反复改变流向，提高横掠管束的流速和湍流程度，从而增强换热效果。折流板缺口方向、板间距和管束与壳壁间隙都会影响压降与传热效率，设计时不能只追求换热面积增大，还要兼顾流体阻力、污垢沉积和检修清洗。

　　外形与安装边界方面，设备主体为细长卧式圆柱，长度方向是布置时最需要控制的尺寸。两个鞍式支座承担整机重量及充液后的载荷，支座底板需要落在设备基础或钢构架支撑梁上，地脚螺栓位置应与基础预留孔一致。由于设备运行时存在热膨胀，支座设计通常需要考虑固定侧与滑动侧的区别，避免筒体受热伸长后对管口和支架产生附加应力。设备四周应预留抽芯空间，尤其是封头拆卸和管束抽出方向，不能被管道、电缆桥架或土建墙体占用。

　　接管端部的法兰结构体现了与外部管线可拆卸连接的需求，法兰密封面、螺栓分布圆和公称通径需要与管路等级保持一致。顶部小口径接管在安装后常配合阀门或仪表使用，用于排气、安全阀接口或压力检测；底部接口则有利于停机后排净积液。对于三维建模人员而言，建模重点不只是还原圆柱外壳，还应保证筒体壁厚、封头曲面、管板位置、管束长度、支座包角、接管高度和法兰朝向之间的逻辑关系。

　　在工程选型阶段，这类结构需要结合设计压力、设计温度、介质腐蚀性、换热负荷、允许压降和检修条件综合确定。壳体和管束材料可能根据工况选用碳钢、不锈钢或复合材料；密封结构则要考虑温度循环和垫片回弹。模型将透明壳体与内部管束同时表达，能够直观展示壳程、管程的空间关系，适合用于结构评审、管路干涉检查、设备布置教学以及换热设备原理说明。

　　从装配关系看，封头、法兰、筒体、支座、接管和内部管束构成了完整的设备层级。外部轮廓决定运输和安装条件，内部构件决定换热性能，支座和接口则决定设备与厂房、管线的连接方式。进行详细设计时，还需在模型基础上补充壁厚计算、开孔补强、法兰等级、支座载荷、热力补偿和腐蚀裕量等工程内容，使三维结构不仅具备外观展示价值，也能服务于后续制造图绘制和现场安装协调。
