大吨位起重吊装承载横梁结构

　　该横梁结构面向重型吊装作业场景，主要承担大吨位载荷在起升、转运、对位过程中的横向传力任务，常见于厂区重型设备移位、港口大件装卸、钢结构车间预制件翻身以及工程机械装配线的集中吊点分配。现场使用时，横梁上方通过吊耳或卸扣与起重机主钩相连，下方根据被吊物的吊点间距布置多根索具，避免钢丝绳夹角过大而对工件产生额外水平挤压。

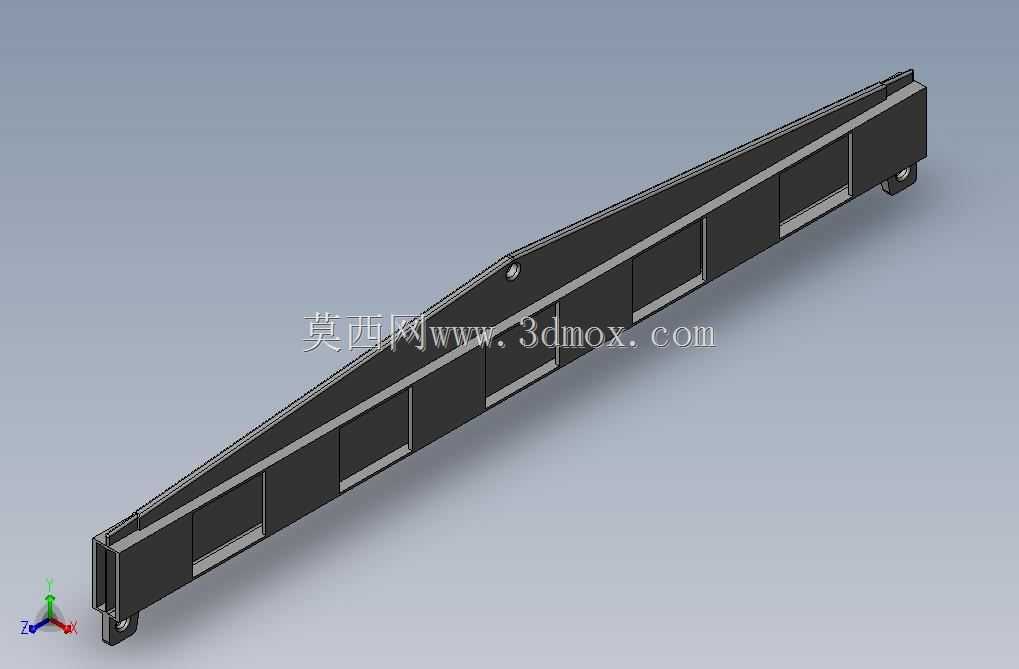

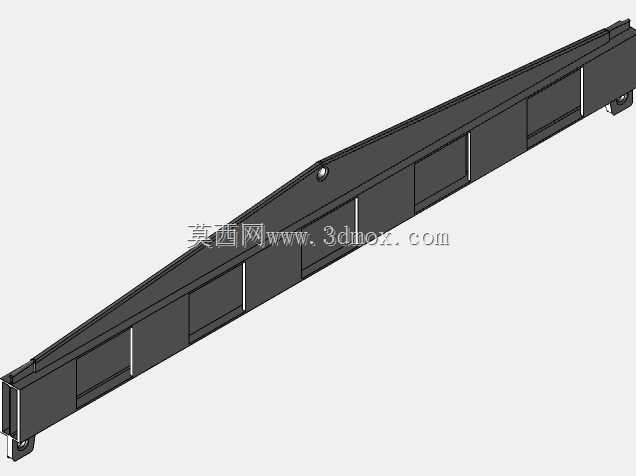

　　从结构受力思路看，梁体采用狭长箱型截面作为主体，上翼缘、下腹板和侧向封板共同形成封闭传力路径。相比开口型钢梁，箱型截面在竖直平面内承受弯矩的同时，还能约束吊点偏载引起的扭转，尤其适合多吊点、重心不完全居中的起吊工况。梁身沿长度方向设置多处分段隔板和加强框，这些内部构件并非简单装饰，而是将腹板的自由区格切分，控制薄板在局部压应力和剪应力作用下的屈曲风险；外侧可见的矩形封板对应内部加强位置，便于在建模时保持焊缝、板厚和装配关系一致。

　　端部结构是该类横梁设计的重点。模型两端保留了与索具连接的铰接边界，销轴孔区域需要承受集中拉力和反复装卸带来的接触应力，因此在孔周通常设置加厚耳板、贴板或横向补强，使载荷从销轴逐步扩散到梁体腹板和翼缘，而不是让单一板件直接承担峰值力。上端吊点位置结合起重机吊钩的运动范围确定，下端吊点则沿梁长按被吊物支撑点分布，整体形成静定或近似静定的吊挂体系，便于现场通过索具长度调整工件水平度。

　　外形尺寸方面，横梁长度由被吊物的允许吊点跨度决定。过长会导致自重弯矩显著增加，过短则会使吊索夹角增大、水平分力上升；工程上通常在满足工件边缘避让和索具操作空间的前提下，控制吊索与竖直方向的夹角，并据此反推梁长与吊点位置。梁体高度沿弯矩分布可采用变高度形式，模型中靠近中部受力较大的区域保持足够截面高度，向端部逐渐过渡，以在刚度和自重之间取得平衡。宽度方向则需兼顾销轴安装、卸扣转动空间以及运输边界，侧向突出件不能干扰吊钩滑轮组和周边护栏。

　　安装边界上，横梁不是独立固定设备，而是随吊装工艺临时配置的承载工装。三维设计时需要明确吊钩最小净距、卸扣摆动角度、索具直径、销轴拆装方向以及梁体离地间隙。梁体下方与被吊物之间应保留绳卡、吊带和调整垫片的操作空间；梁体上方与吊钩组之间应避免起升时发生碰撞。对于多机抬吊或翻转作业，还要核对横梁在倾斜状态下耳板孔的受力方向，防止销轴受弯、卸扣侧向受载。

　　建模过程中，板件应以实际下料尺寸和焊接装配关系为核心，翼缘、腹板、隔板、端板和吊耳分别建立可识别实体，孔位、倒角和补强板位置需与加工逻辑一致。受力校核时，应重点关注中部最大弯矩截面、端部吊耳孔壁、腹板与隔板连接区以及变高度过渡段。自重、额定吊重、冲击系数和偏载因素需要组合考虑，不能仅按理想居中载荷判断。焊缝布置应尽量避开高应力峰值区，对需要探伤或定期检查的部位预留可达空间。

　　该结构的实用价值在于把起重机单点提升能力转化为稳定的多点吊挂系统，使长形、重型或易变形工件在吊运过程中保持姿态可控。设计上既强调箱型梁的整体抗弯抗扭刚度，也通过端部铰接、内部隔板和局部补强解决集中载荷传递问题，最终服务于安全吊装、工件防护和现场作业效率。
