3/8规格钻夹头高精度三维结构设计

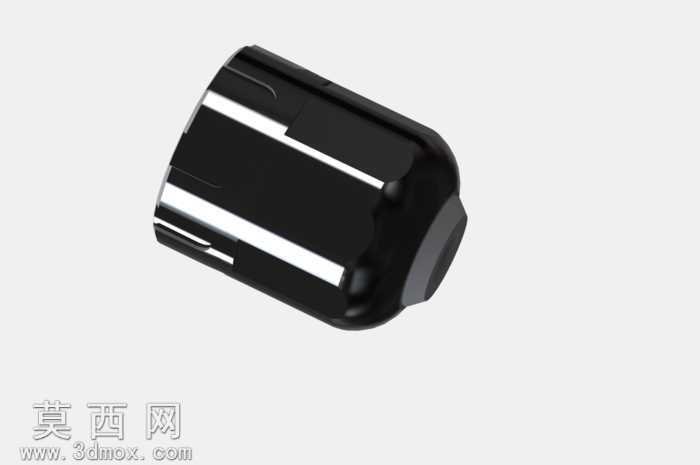

本作品为3/8规格钻夹头的三维数字化设计成果，建模阶段以实际工业应用中钻夹头的功能需求为核心出发点，首先梳理钻夹头的整体装配逻辑，将整体结构拆分为外套筒、内夹持芯体、锁紧传动结构、端盖等多个独立零部件逐一进行参数化建模。建模过程中严格遵循机械加工的尺寸公差规范，对3/8规格对应的夹持孔径、外套筒的防滑筋条尺寸、内部螺纹传动副的螺距参数都进行了精准的参数设定，确保各零部件之间的装配间隙符合实际装配要求，不存在干涉错位问题。材质渲染阶段，针对不同零部件的实际用材进行材质匹配：外套筒部分采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原工程塑料的磨砂质感，同时对外套筒表面的防滑凹槽做了细微的纹理处理，还原实际产品注塑成型后的表面细节；内部夹持芯体与端盖部分采用金属材质，模拟经过表面氧化处理的硬质合金质感，调整金属材质的高光反射、环境遮蔽参数，让金属部件的边缘轮廓、装配接缝处呈现出真实的金属光影效果，芯体端部的夹持孔做了内孔倒角的细节处理，还原实际机加工后的孔位特征。结构设计上充分还原了钻夹头的工作原理，外套筒与内部芯体之间通过螺旋传动结构实现联动，转动外套筒时可带动内部三个夹爪同步径向移动，实现对3/8规格柄部刀具的夹紧与松开，建模时对夹爪的齿形夹持面做了细化处理，还原齿面的防滑咬合结构，保证夹持状态下的摩擦力符合钻削加工的受力要求。整体设计过程中兼顾了外观还原度与结构合理性，既完整复现了实物钻夹头的外观造型特征，也对内部隐藏的传动、夹持结构做了精准的建模还原，可用于机床附件的结构教学、钻削工装的装配模拟、相关机械产品的选型参考等场景，模型的各零部件均保留了可编辑的参数特征，方便后续根据不同的夹持规格需求进行参数调整与结构优化。
