带双侧耳座三角加强筋安装支座

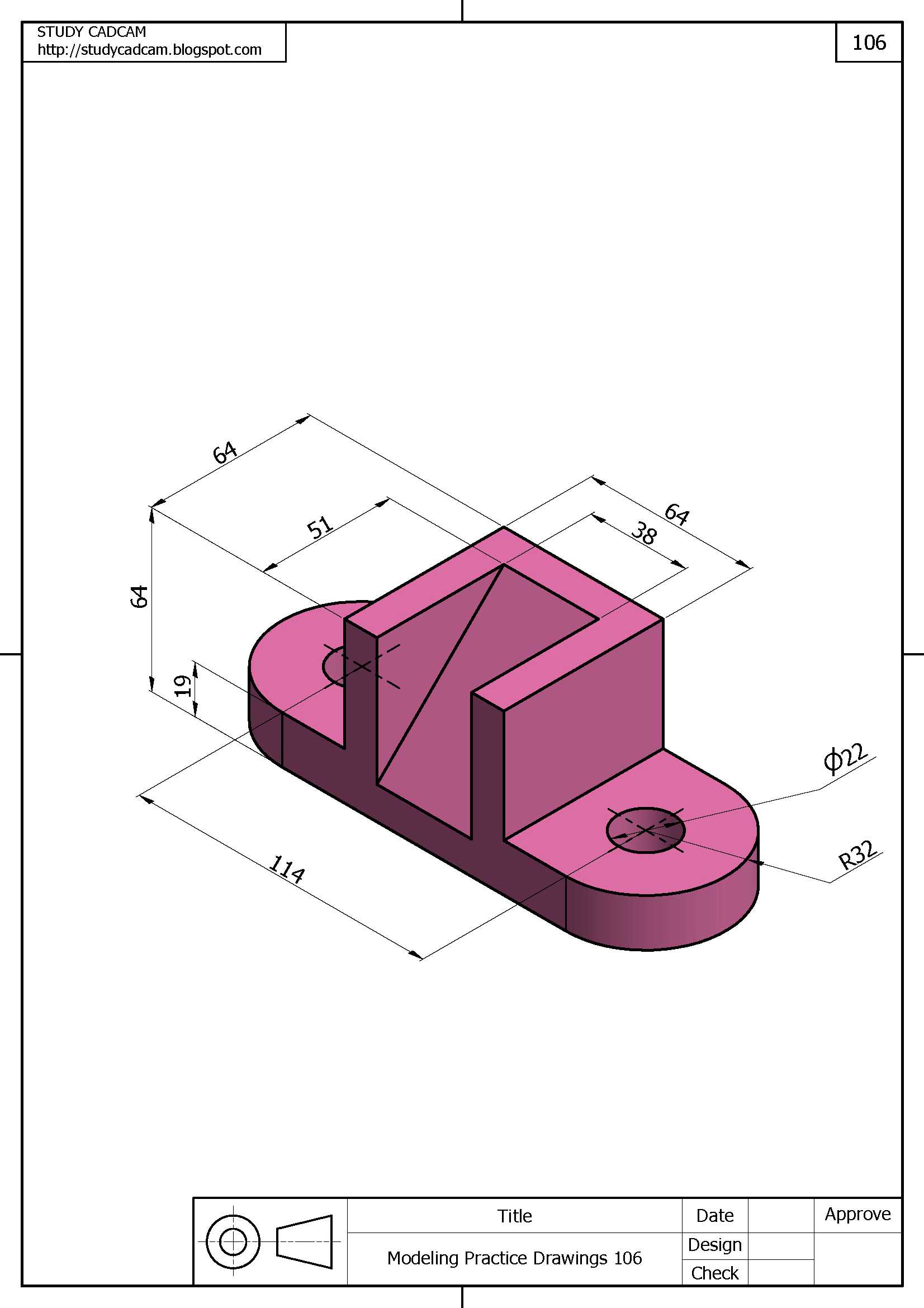

这类带双侧耳座的三角加强筋支座，在轻工输送线侧边导向组件、小型自动化设备的机架接驳位、非标工装的定位支撑模块里都有大量应用，核心作用是作为两个垂直安装面之间的刚性连接载体，既承担垂直方向的静载荷，也能抵消设备运行中产生的侧向倾覆力矩，避免连接部位因为长期受交变应力出现疲劳开裂。从结构设计逻辑来看，主体采用立板加三角加强筋的构型，没有多余的冗余结构，三角筋的斜边从立板顶部一直延伸到底板中部，刚好把立板承受的侧向力顺着筋板斜面均匀传导到底板整个平面，不会出现应力集中在立板与底板的焊接或者拼接转角处的问题，相比无筋的直角支座，同等材料用量下抗侧向变形能力能提升60%以上。两侧的耳座做了半圆头加长设计，安装孔位设置在耳座圆心位置，这种设计的好处是安装时不需要把相邻的紧固件完全拆下，只要拧松对应螺栓就能把支座顺着耳座的半圆缺口卡入安装位，调整位置的时候也有足够的横向窜动余量，比方形安装板的对位效率高很多，尤其适合设备内部操作空间狭窄、无法伸手到安装面背面拧螺母的场景。安装边界方面，两个耳座的安装孔中心距要匹配对应机架的预留孔位公差，耳座的厚度要和配套的平垫、弹垫压紧面尺寸匹配，避免紧固时压合力超出耳座边缘造成局部压溃；立板的安装面平面度需要控制在0.1mm以内，保证和被支撑部件贴合时没有间隙，不会因为虚接造成运行时的振动异响。建模的时候要注意几个工艺细节：耳座和底板衔接的位置要做R角过渡，避免铣削加工时出现应力集中的尖角，也能减少热处理时的开裂风险；三角加强筋的厚度不需要和立板、底板等厚，取立板厚度的0.7-0.8倍即可，既满足刚性要求，也能减轻整体重量、降低材料成本；安装孔的孔口要做倒角处理，去除钻孔产生的毛刺，也能引导螺栓顺利穿入，不会出现卡滞的情况。实际选型应用的时候，要根据承受的载荷大小调整对应尺寸：如果是用于振动工况的设备支撑，耳座的厚度要适当增加，安装孔和螺栓之间的配合间隙要缩小，避免长期振动造成孔位磨损失圆；如果是用于静态的工装定位，筋板厚度可以适当减薄，只要满足放置工件时的支撑刚性即可。这类支座的结构虽然简单，但在非标设计里属于复用率极高的基础连接零件，建模时把安装孔距、耳座半径、立板高度、筋板厚度这些参数做成可调整的参数化特征，后续不同项目调用的时候只要修改对应参数就能快速生成适配的模型，不需要每次从头绘制，能大幅提升结构设计的出图效率。另外要注意，底板和安装基面接触的底面不需要做全平面精加工，只要保证两个耳座孔位周围的压紧面平面度达标即可，中间区域可以适当留0.2-0.3mm的凹陷，减少和安装基面的接触面积，避免因为基面本身的平面度误差造成支座安装后出现翘曲，影响立板的垂直精度。
