啮合式斜齿圆柱齿轮组三维设计作品

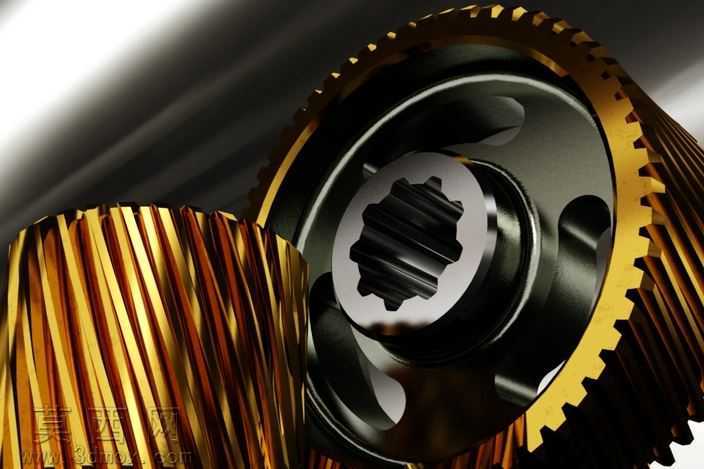

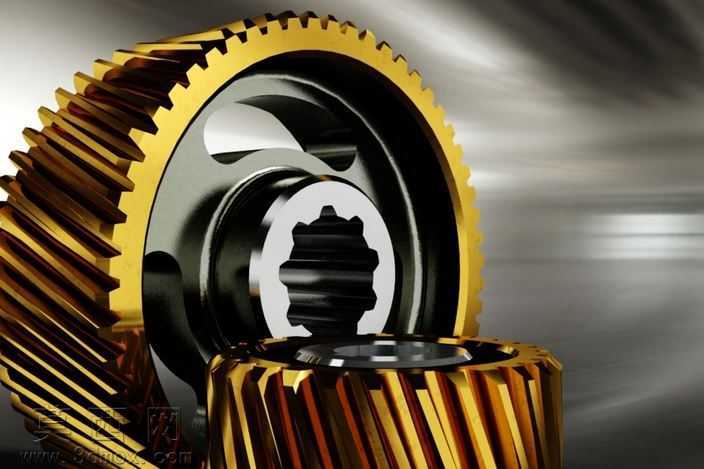

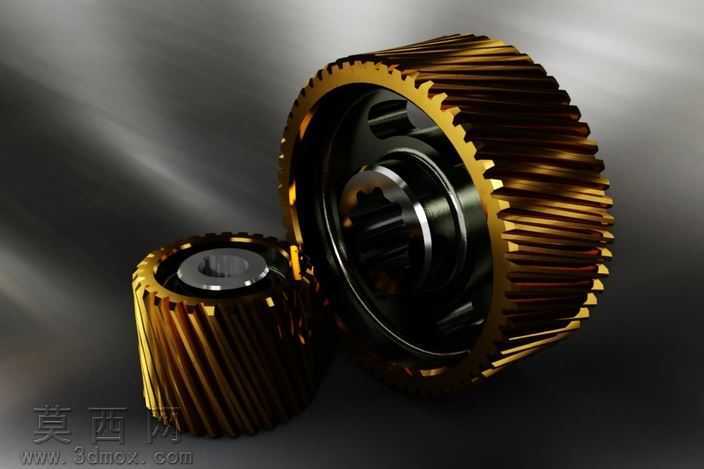

本作品为一对啮合传动的斜齿圆柱齿轮组三维建模成果，建模过程严格遵循斜齿轮的成型原理，先通过参数化公式推导生成精确的渐开线齿廓曲线，再结合螺旋角参数完成齿向螺旋线的构建，通过扫掠、布尔运算等特征操作生成单个斜齿轮的完整齿形，后续依次完成轮毂、内花键、减重孔等结构的建模，保证每一处尺寸都符合机械传动设计的规范要求。材质设置阶段，针对齿轮的金属材质特性，为齿面赋予高反光的抛光合金钢材质，调整金属粗糙度参数模拟真实齿轮经过精加工后的金属光泽，轮毂部分做了差异化的材质处理，通过明暗对比突出齿轮的层次结构，内花键部位做了细微的磨砂质感处理，还原花键加工后的表面纹理特征。渲染阶段采用三点布光方案，主光源从斜侧方打亮齿轮啮合区域，突出齿面的螺旋走向与啮合接触的细节，辅光源补亮暗部避免结构死黑，背景添加柔和的光效拖影强化金属质感的表现力，同时清晰展现两个斜齿轮的装配啮合关系。结构设计上，两个斜齿轮呈轴线平行的布置方式，齿面螺旋角匹配度经过校验，保证啮合传动时的接触面积充足，传动过程平稳，大齿轮内置的内花键结构用于和传动轴配合传递扭矩，轮毂处的减重孔在保证结构强度的前提下降低了零件整体重量，符合机械传动部件轻量化的设计思路。建模过程中对齿根过渡曲线做了圆角优化处理，避免应力集中问题，提升齿轮的使用寿命，整体装配关系经过干涉检查，确认两个齿轮在啮合转动过程中无干涉、无卡滞，可直观展现斜齿轮传动的工作状态，能够用于机械原理教学演示、传动方案可视化展示等场景。
