V型六缸动力装置结构三维数模

在乘用车辆、小型工程机械、高性能摩托艇这类对动力输出平顺性、整机布置紧凑度有较高要求的场景中，V型布局的六缸动力结构一直是兼顾动力储备与运行质感的优选方案，这套三维数模完整还原了该类动力装置的核心装配关系，能为结构设计阶段的干涉校验、周边配套件布置提供直观的三维参照。从实际用途来看，这类动力装置主要是将燃料燃烧产生的热能转化为旋转机械能，为整套设备提供持续的动力输出，相比直列六缸布局，V型结构能大幅缩短动力装置的轴向长度，降低整机重心，在前置后驱车型、小型工程作业设备的动力舱布置中，能留出更多空间给散热系统、转向机构与悬挂组件，适配更多元的整机布局需求。

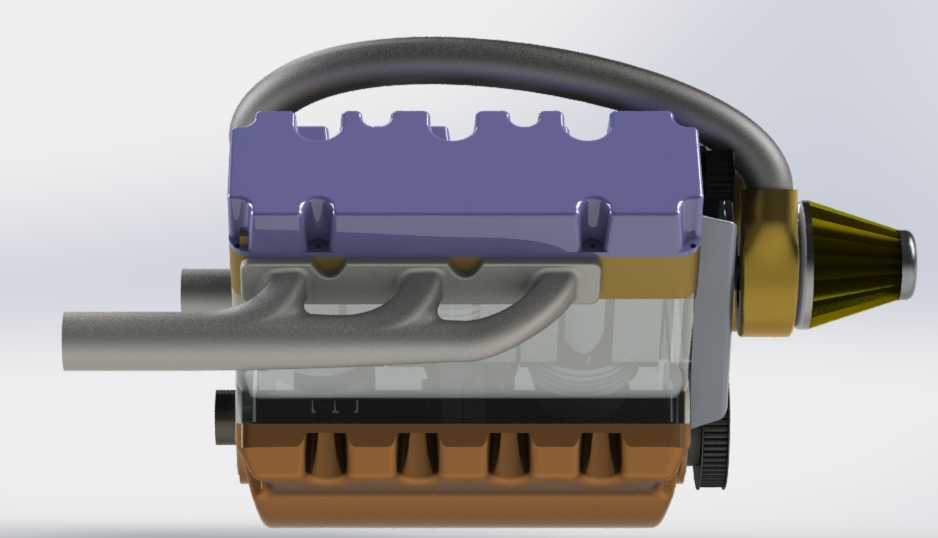

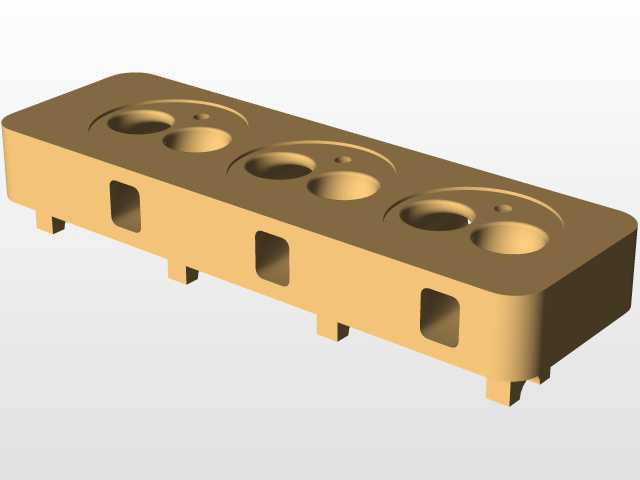

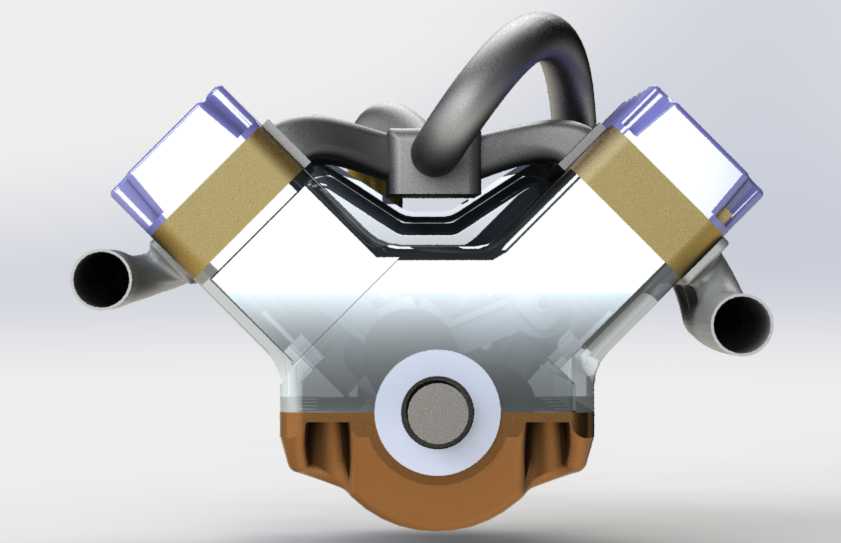

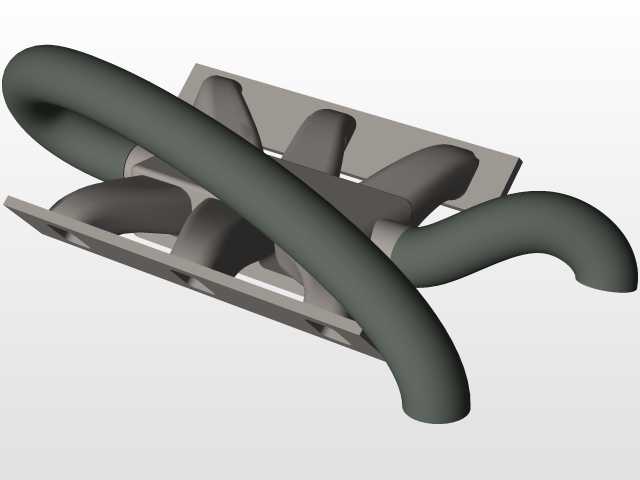

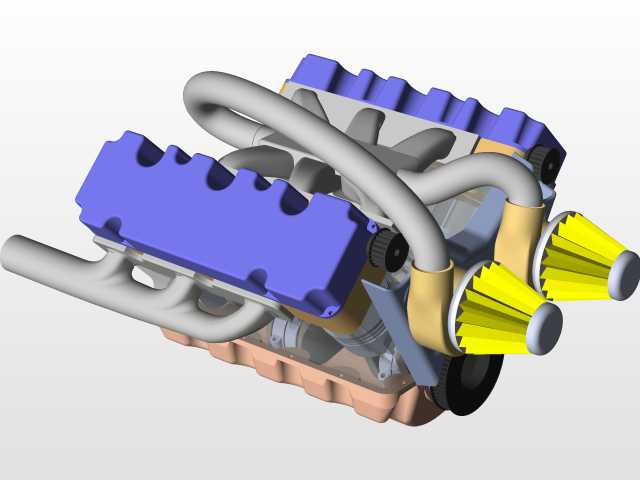

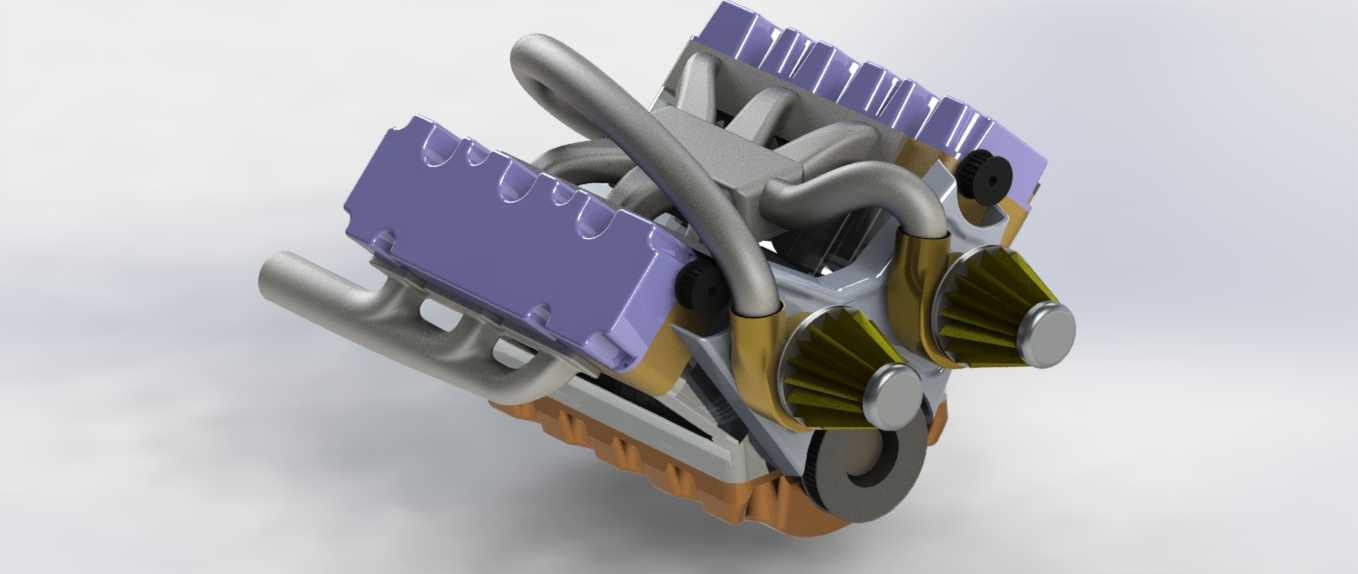

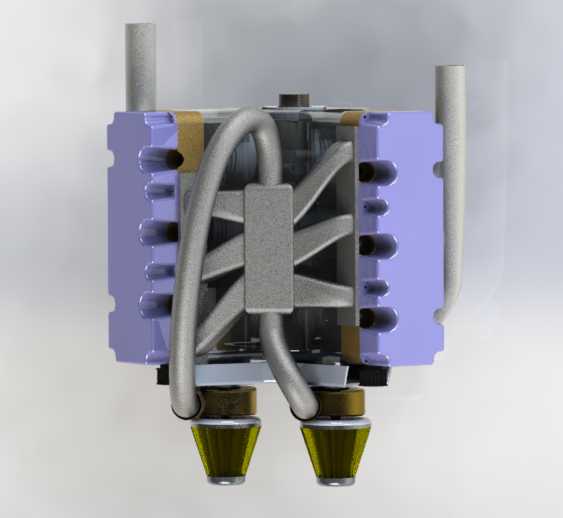

数模呈现的结构中，两列气缸呈V型夹角布置，这种设计思路核心是在保证六缸做功间隔角均匀、动力输出无明显冲击的前提下，压缩曲轴的轴向长度，降低曲轴运转过程中的扭转振动，同时两侧气缸的进排气管道可以分别布置在V型夹角的内外侧，优化进排气路径的长度一致性，提升各气缸的进气效率与排气顺畅度。从功能特性上看，模型还原了气缸盖、进排气歧管、活塞连杆组、曲轴输出端、锥形传动组件等核心部件的装配位置，其中进排气歧管的弯曲走向经过曲率优化，能减少气流在管道内的沿程阻力，避免各气缸之间出现进排气干涉；两侧气缸盖的散热鳍片结构清晰，在风冷或水冷配套设计中，能为散热介质的流道布置提供准确的安装边界；输出端的锥形齿轮组可以将曲轴的旋转动力按照需求的传动比传递至附属机构，比如配气机构、冷却水泵、机油泵等附件，保证动力装置运转时各附属系统同步工作。

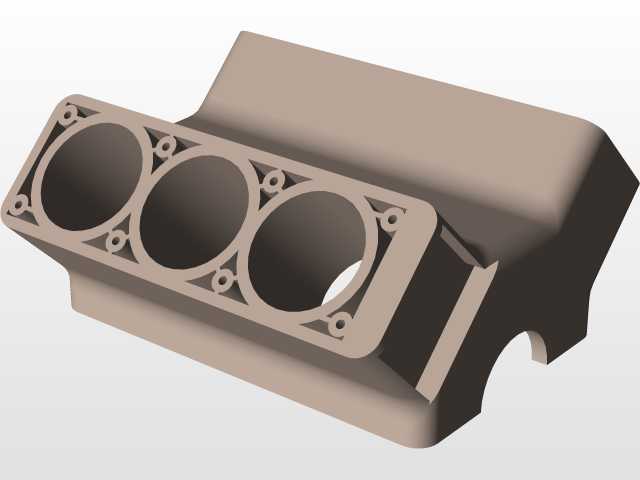

在外形尺寸与安装边界层面，这套数模可以直接提取各部件的安装定位基准，比如缸体上的安装支脚位置、输出轴的伸出长度与轴径参数、进排气接口的法兰尺寸与安装孔位，在做整机配套设计时，能直接参照这些边界设计动力悬置的安装支架、进排气系统的连接管路、散热系统的对接位置，避免后续样机试制阶段出现装配干涉。设计过程中，这类V型结构需要重点考量两侧气缸的配气相位一致性，数模中保留的配气机构安装位可以直观呈现凸轮轴与气门的传动关系，在做配气系统优化时，能直接在数模基础上调整凸轮轮廓、气门升程参数，验证不同参数下的部件运动轨迹是否存在干涉。另外，V型夹角的角度选择直接影响整机的宽度与高度尺寸，数模呈现的夹角参数适配多数紧凑型动力舱的布置需求，既不会因夹角过小导致两列气缸的进排气部件布置拥挤，也不会因夹角过大增加整机宽度，挤占车架两侧的布置空间。

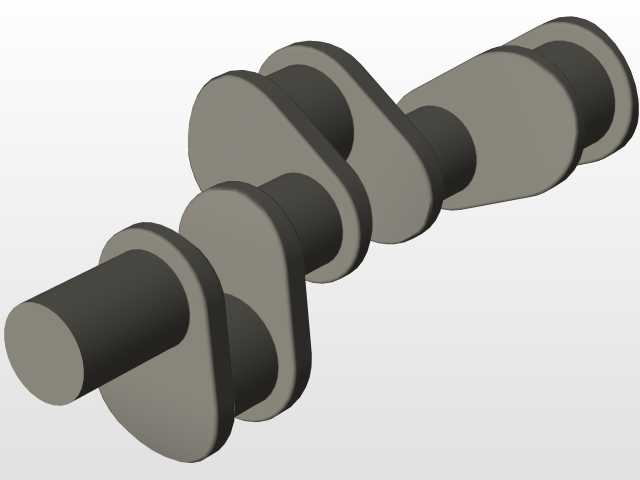

对于三维建模从业者与结构设计人员来说，这套数模的装配层级清晰，各部件的配合公差带可以通过数模的配合面直接提取参考，比如活塞与气缸壁的配合间隙、连杆轴颈与连杆大头的配合尺寸、曲轴主轴承座的同轴度要求，都能在数模中找到对应的设计基准。在做动力总成的匹配设计时，还可以基于这套数模搭建运动仿真场景，模拟曲轴不同转速下的活塞运动轨迹、连杆摆动角度，验证动力输出过程中各运动部件的动态间隙，避免高速运转时出现部件碰擦的问题。同时，数模呈现的外部轮廓可以直接用于动力舱的包覆件设计，比如引擎盖的内板结构、发动机装饰罩的造型，都能基于该数模的外表面做偏移设计，保证包覆件与动力装置本体之间留有足够的散热间隙与安装间隙，减少后续实车装配时的修模工作量。
