六角内螺纹锁紧连接帽结构设计

在液压管路、气动回路以及低压流体输送系统的终端点位，这类六角内螺纹连接帽是极为常用的封堵锁紧元件，日常设备运维中经常能在管路端头、阀组备用接口、气缸杆端防护位置见到它的身影。不同于普通外六角螺帽的通孔设计，这类零件一端为封闭结构，内孔全程加工标准管螺纹，能够直接旋合在对应规格的外螺纹接头上，实现管路端口的密封封堵，避免管路内部的介质泄漏，同时也能阻挡外界粉尘、水汽进入管路内部，保护管路内壁以及阀组内部的密封件不受侵蚀。

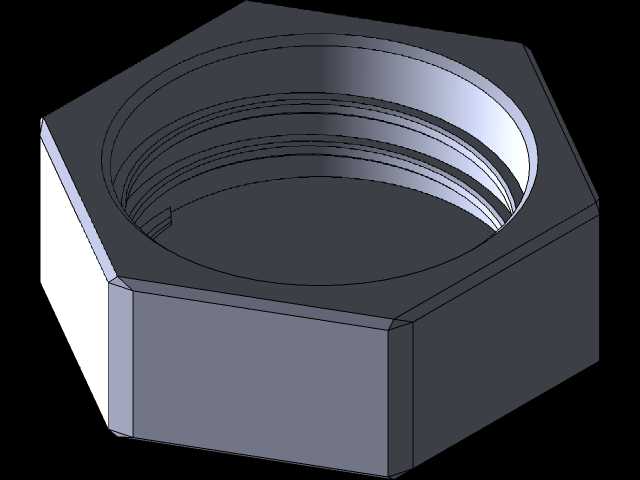

从结构设计逻辑来看，外轮廓采用正六角形的结构形式，完全适配常规的开口扳手、活动扳手以及套筒工具的夹持需求，六个受力平面的平面度公差控制在0.1mm以内，扳手夹持时不会出现打滑滑脱的问题，安装和拆卸过程中施加的扭矩可以均匀传递到整个零件上，不会因为局部应力集中导致棱角崩损。内螺纹的加工精度直接决定了连接后的密封性能，设计时螺纹的牙型角严格遵循对应标准，螺纹中径公差控制在6H级，旋合过程中能够和外螺纹的牙型充分贴合，配合管路安装时使用的聚四氟乙烯密封带或者液态生料带，能够承受1.6MPa以内的流体压力，满足常规工业管路的使用要求。

零件的封闭端设计有足够的壁厚，在螺纹旋合到位后，封闭端面能够和外螺纹接头的端面紧密贴合，形成端面密封的辅助防线，即使螺纹配合处存在微量的介质渗漏，端面的压紧配合也能将泄漏通道完全阻断。六角外形的对边尺寸、对角尺寸以及整体高度都严格遵循对应螺纹规格的安装边界要求，在密集排布的阀组接口上安装时，相邻的接头之间不会出现干涉问题，扳手操作的预留空间也能得到充分保障，不需要额外调整周边管路的排布位置就能完成安装作业。

实际选型应用中，这类连接帽常被用在气动系统的备用气口封堵，设备出厂时预留的扩展接口如果暂不安装气管或者阀件，就可以用该零件旋紧封堵，避免压缩空气泄漏造成的气源压力损失；在液压系统的检修过程中，拆开的管路端头也可以用这类连接帽临时封堵，避免液压油泄漏污染车间环境，同时防止外界杂质进入液压管路造成液压元件的磨损卡滞；在民用供水、供气的管路改造作业中，闲置的管路端头也会使用这类零件做永久封堵，长期使用下也能保持可靠的密封性能，不会因为温度变化、管路振动出现松动脱落的问题。

建模过程中需要重点关注内螺纹的收尾结构，螺纹终止线距离封闭端面需要预留足够的退刀距离，避免螺纹加工时刀具碰撞到封闭端造成零件报废，同时六角棱边都做了0.2mm的倒角处理，去除加工过程中产生的毛刺，安装操作时不会划伤操作人员的手部，也能避免棱边的锈蚀起皮问题。零件的整体壁厚均匀，六角部分的壁厚和内螺纹底孔的壁厚差值控制在2mm以内，批量加工时无论是采用冷镦成型还是棒料车削加工，都不会因为壁厚不均导致加工变形，零件的成品率能够得到有效保障。

在一些有振动的设备安装场景下，还可以在连接帽和接头端面之间加装紫铜密封垫或者橡胶密封圈，进一步提升密封性能，同时配合螺纹锁固胶使用，能够避免设备长期振动导致的连接帽松动，在工程机械、农业设备这类振动幅度较大的应用场景下也能保持稳定的连接密封效果。不同于焊接封堵的方式，采用这种螺纹连接帽的封堵形式属于可拆卸结构，后续需要扩展管路接口时，只需要用扳手拆下连接帽就可以直接安装对应的管路接头，不需要对原有管路进行切割焊接作业，大幅降低了后期设备改造升级的成本，也减少了管路改造的作业时间。
