内燃机曲柄连杆活塞组运动结构展示

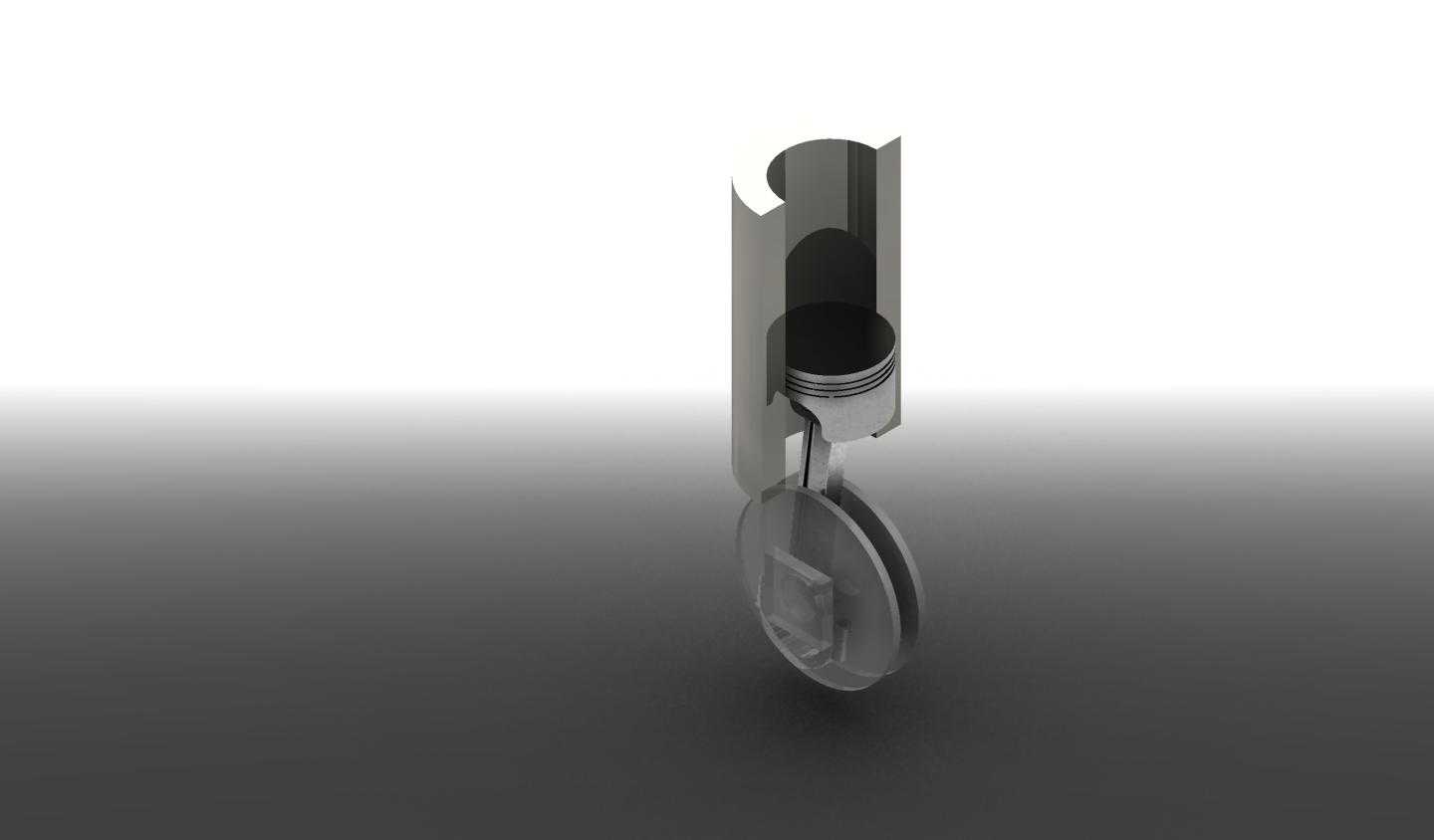

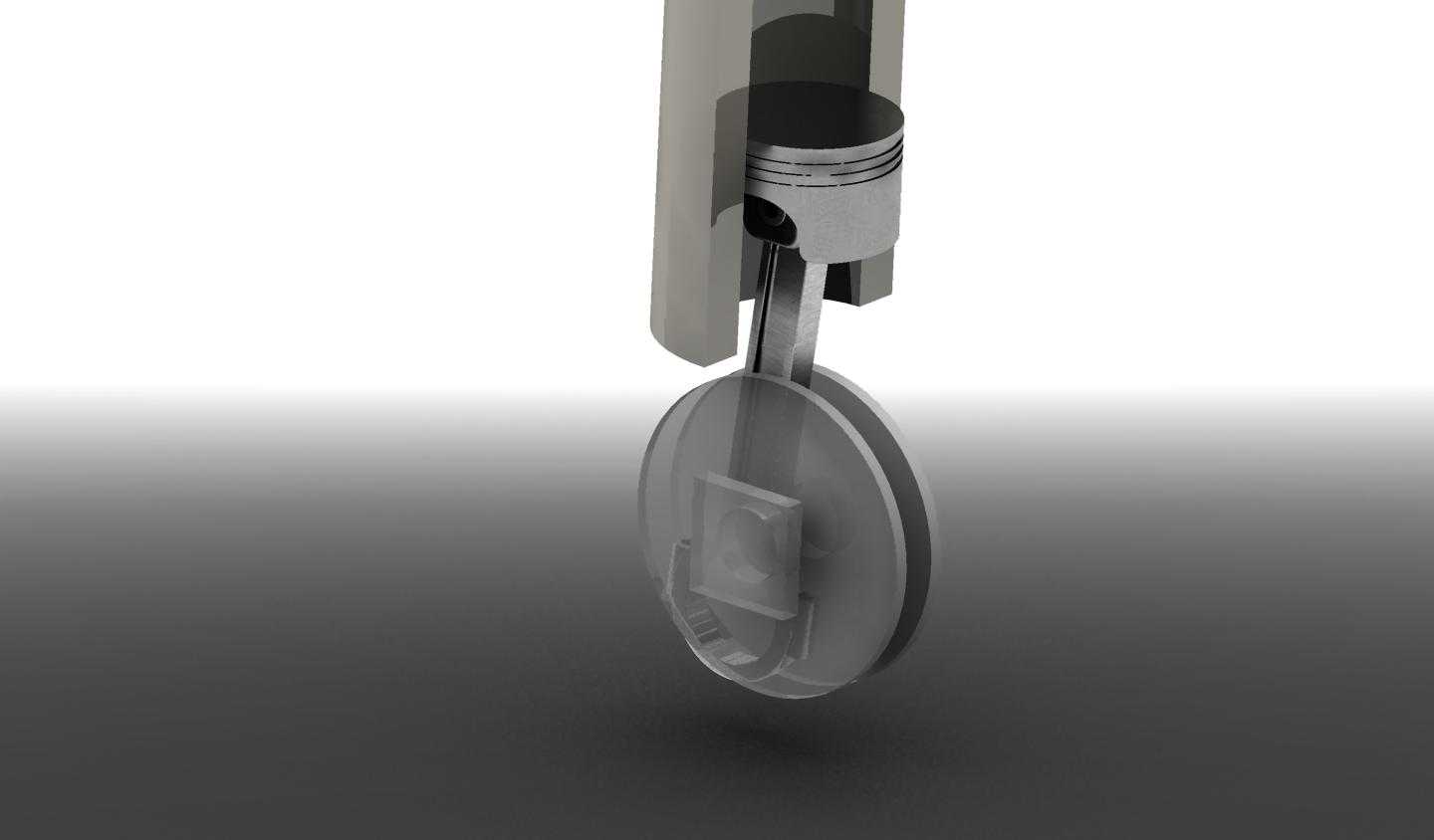

这套活塞组件模型完整还原了内燃机核心运动副的配合关系，在车用动力、小型通用汽油机、农用机械动力单元的结构设计场景中，这类组件的运动干涉校验是前期方案验证的核心环节。实际装机运行时，活塞需要在气缸套内完成高频往复直线运动，通过活塞销将燃烧做功的爆发力传递给连杆，再由连杆带动曲轴完成旋转运动输出，整个运动链的配合精度直接决定动力单元的压缩比、机械效率与运行寿命。从功能特性来看，活塞头部的环槽结构用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常损耗；活塞裙部的型线设计需要考虑热态膨胀量，冷态装配时预留合理间隙，热机运行时裙部受膨胀后能与气缸壁保持均匀贴合，避免拉缸或敲缸故障。设计过程中首先要匹配对应排量的气缸直径，确定活塞的总高度、压缩高度、销孔中心位置等核心安装边界，活塞销孔的同轴度、与活塞销的配合间隙需要根据运行工况的峰值爆压、最高转速来设定，连杆大小头的中心距需要和曲轴的曲柄半径严格匹配，确保活塞运行到上止点时，燃烧室余隙容积符合设计要求，不会出现气门碰撞活塞顶的风险。模型中完整呈现了活塞、活塞销、连杆、曲轴的装配关系，运动过程中可以直观观察到连杆的摆动角度变化，曲轴做整周旋转时活塞的运动速度遵循简谐运动规律，在上止点附近的运动速度最慢，这个特性刚好匹配燃烧做功的压力上升过程，能最大化将燃气压力转化为曲轴的旋转扭矩。在安装边界层面，活塞的外径尺寸需要和气缸内径保持H7/g6的配合公差，活塞销与连杆小头衬套的配合需要预留足够的润滑油膜间隙，曲轴主轴颈的安装位置需要和缸体的主轴承座同轴度控制在0.02mm以内，避免运行过程中出现偏磨。这类结构在设计时还要考虑往复运动件的质量配平，活塞与连杆的往复质量需要和同机组其他缸的部件质量差控制在5g以内，降低高转速运行时的一阶、二阶往复惯性力，减少整机振动。很多初次接触动力单元设计的工程师容易忽略活塞热变形的影响，直接按冷态尺寸做等直径设计，实际热机运行时活塞头部温度远高于裙部，径向膨胀量更大，所以活塞通常会做成上小下大的锥形或者桶形裙部结构，保证热态下整个活塞外圆和气缸壁均匀接触。另外连杆的杆身截面通常采用工字形设计，在保证足够的抗弯、抗扭强度的前提下尽可能降低往复质量，减少惯性力带来的载荷冲击。这套模型的运动仿真可以直观展示整个曲柄连杆机构的运动死点位置，也就是活塞处于上止点和下止点时，连杆与曲柄处于同一直线，此时需要借助飞轮的存储动能来越过死点，保证动力输出的连续性。在小型通用动力设备的选型匹配中，这类活塞组件的尺寸参数直接决定了动力单元的输出扭矩与功率区间，比如缸径70mm左右的活塞通常匹配168F系列通用汽油机，多用于小型发电机、微耕机、园林机械等设备，缸径更大的活塞则匹配更大排量的动力单元，用于工程机械、载货车辆等重载场景。
