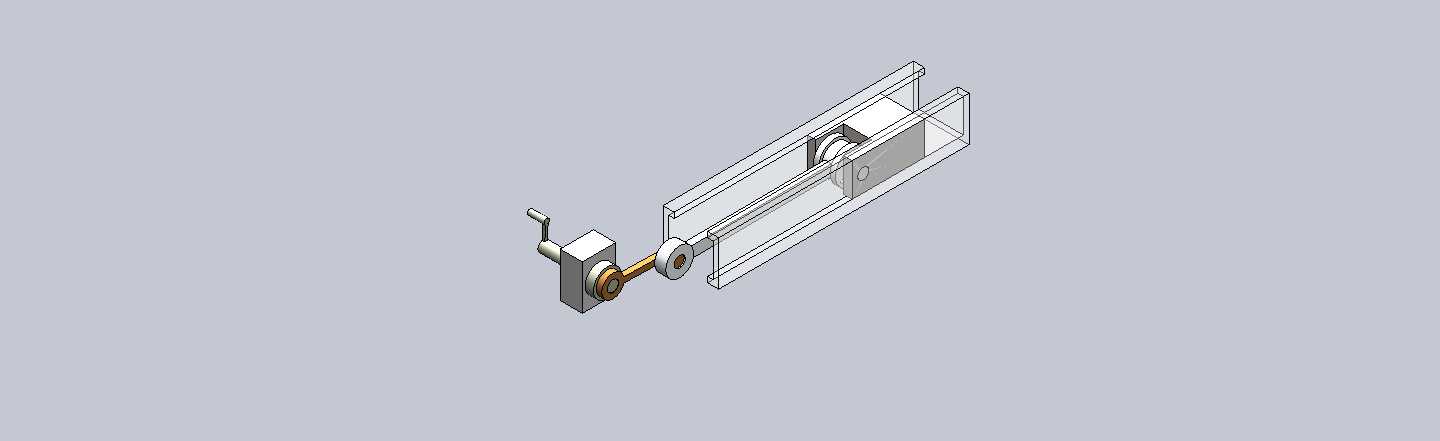

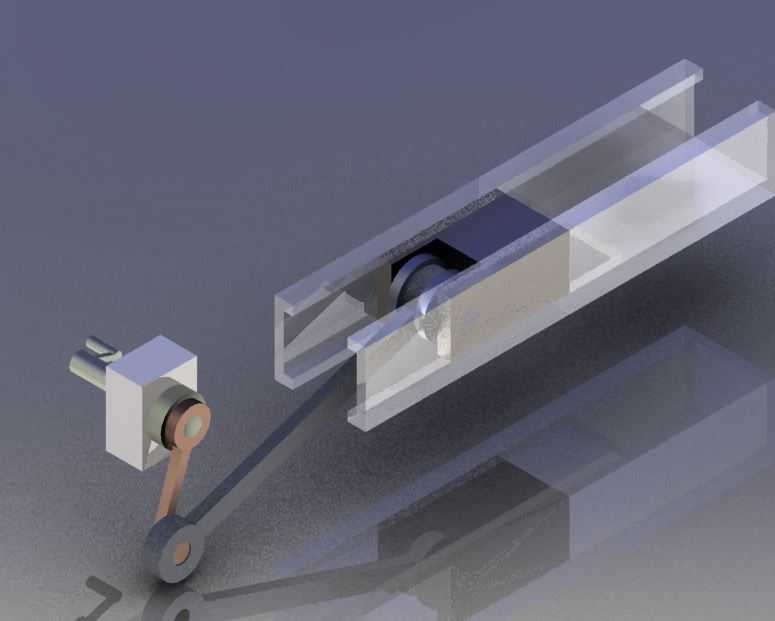

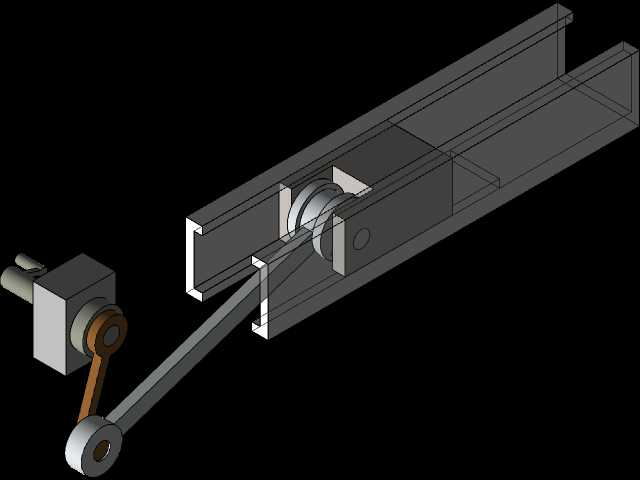

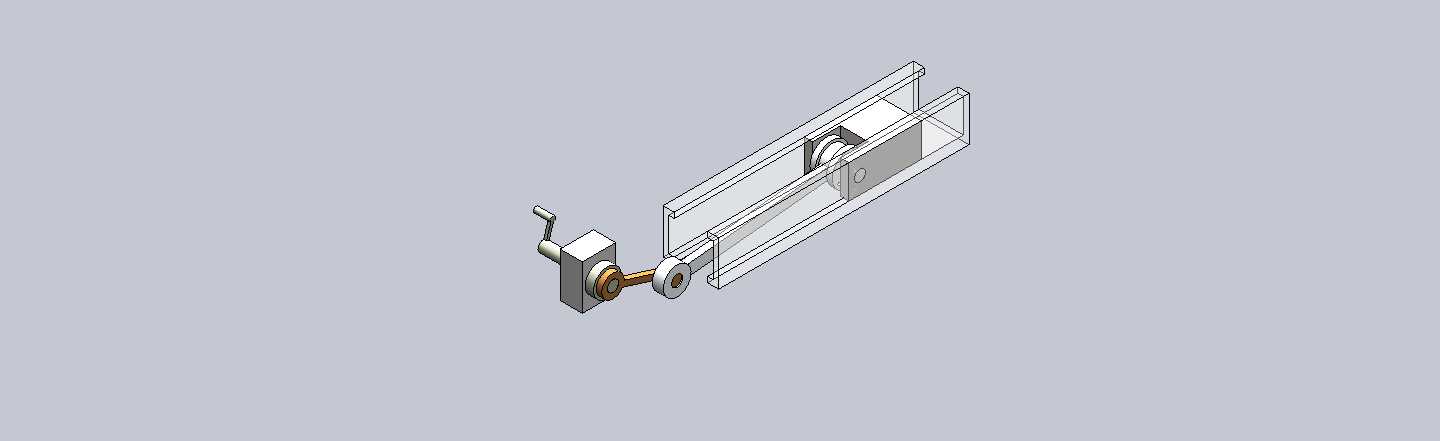

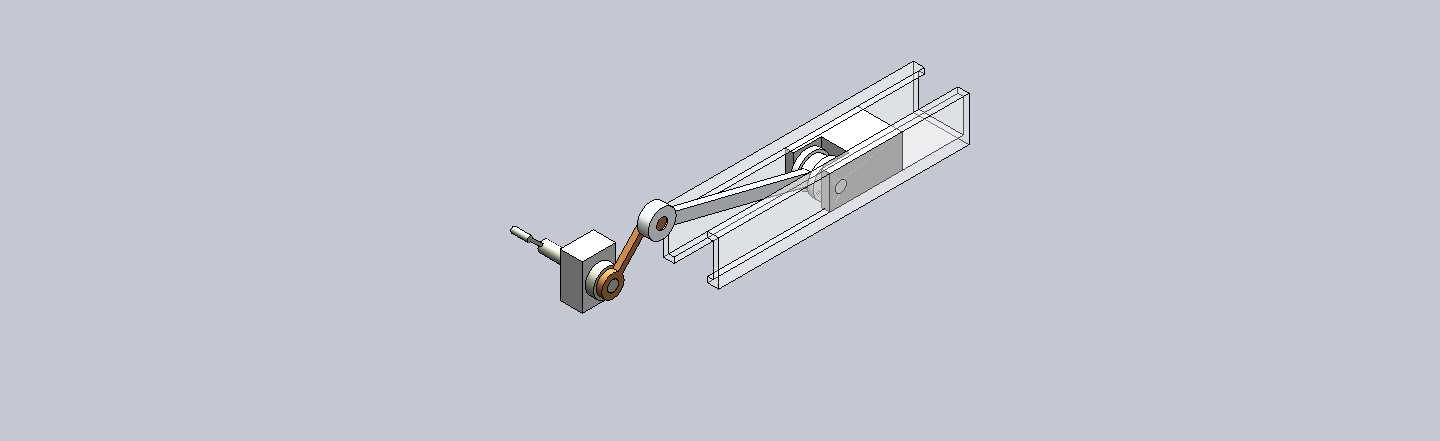

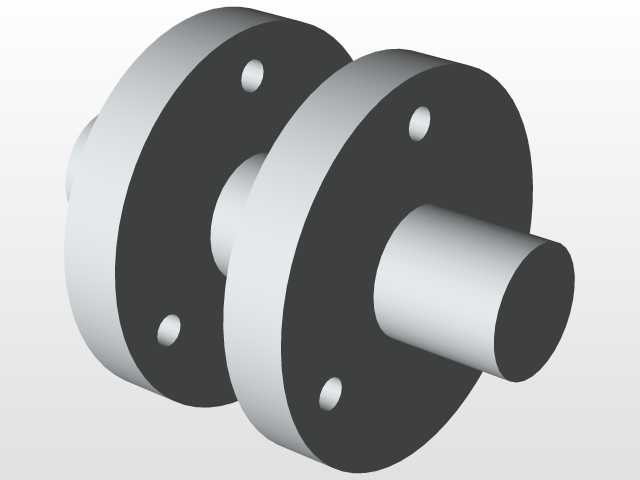

带滑块的曲柄摇杆传动机构设计

　　这套带滑块的曲柄摇杆机构，是平面连杆传动体系里非常经典的运动转换单元，在轻工送料、小型冲压工位、纺织机械的导纱往复单元、包装线的推料工位都有大量落地应用，核心作用是把曲柄端输入的连续回转运动，转化为摇杆端的定角度往复摆动，同时通过滑块副补偿连杆运动过程中的位置偏差，避免传统曲柄摇杆机构在大摆角工况下出现的连杆卡滞、运动死点冲击问题。从实际装配的角度看，这套机构的安装基准以曲柄的回转中心为核心原点，曲柄的回转轴线需要与摇杆的固定铰接轴线保持严格的空间平行，两者的中心距是决定摇杆摆角范围的核心参数，设计时需要根据工位需要的往复行程反推中心距与各杆长的比例，常规工况下曲柄长度与连杆长度的比值控制在1:3到1:4之间，

　　能有效降低传动过程中的侧向分力，减少铰接处的磨损。滑块部分采用的是直线导向配合结构，滑块与连杆端部的铰接轴需要保留0.02到0.05毫米的间隙，既可以补偿加工过程中带来的杆长尺寸误差，也能在机构高速往复运动时释放热胀冷缩带来的尺寸形变，避免运动过程中出现锁死。设计这套机构的时候，首先要明确输出端的运动轨迹要求，摇杆的摆动角度需要匹配执行端的动作行程，比如应用在小型物料推送工位时，摇杆末端连接推板，摆角控制在30度到45度区间时，推板的直线推送行程能满足常规小件物料的送料距离要求，同时传动过程中的冲击力最小。如果应用在筛分工位，需要适当加大曲柄长度，提升摇杆的摆动幅度，同时要校核机构的最小传动角，保证传动角始终大于40度，

　　避免出现传动效率骤降、铰接点载荷激增的问题。滑块的导向长度需要满足运动全程的支撑要求，导向段的长度不能小于滑块直径的1.5倍，否则在滑块运动到极限位置时会出现偏载，加剧导向面的不均匀磨损，长期运行会导致机构运动精度下降，出现异响甚至卡滞。各铰接点的配合选择也需要结合运行转速调整，低速重载工况下铰接处采用铜套配合，加注润滑脂维护，高速轻载工况下可以采用滚动轴承铰接，降低运动阻尼，减少往复运动过程中的惯性冲击。从安装边界来看，整套机构的横向安装尺寸由曲柄回转中心到摇杆固定铰接点的中心距决定，纵向尺寸需要预留曲柄整周回转的空间，避免曲柄转动时与周边的机架、护罩发生干涉，滑块的导向槽需要与连杆运动平面保持共面，

　　安装时需要打表校正导向槽的平行度，误差控制在0.1毫米每米范围内，才能保证机构运行顺畅。这套机构相比单纯的曲柄滑块机构，多了摇杆的摆动输出维度，可以同时实现两个方向的动作输出，比如在小型自动化装配工位上，摇杆端可以完成工件的压装动作，滑块端可以完成物料的避让动作，不需要额外增加动力源，就能完成多步联动的工序动作，能有效简化设备的整体结构，降低制造成本。在实际调试过程中，需要手动盘车检查机构全行程的运动顺畅度，重点关注两个极限位置的传动角，确认没有死点位置，再逐步提升运行转速，观察各铰接点的温升情况，若出现局部温升过快，需要调整对应铰接点的配合间隙，检查杆长的尺寸精度是否符合设计要求。另外，机构的动平衡也需要做简单校核，曲柄部分如果转速超过120转每分钟，需要在曲柄的对侧增加平衡块，抵消曲柄回转带来的惯性振动，降低设备运行时的噪音，提升整体的运行稳定性。
