便携式逆变焊接电源内部结构概念设计方案

　　在现场施工作业、户外维修、小型加工点位的焊接场景中，传统工频焊接设备存在体积笨重、移动困难、能耗偏高的痛点，逆变式焊接电源凭借更高的电能转换效率、更紧凑的结构布局，已经逐步替代传统工频焊机成为这类场景的主流选型。这套概念设计方案围绕便携焊接场景的实际使用需求展开，从内部组件排布到外部壳体结构都做了针对性的工程考量。

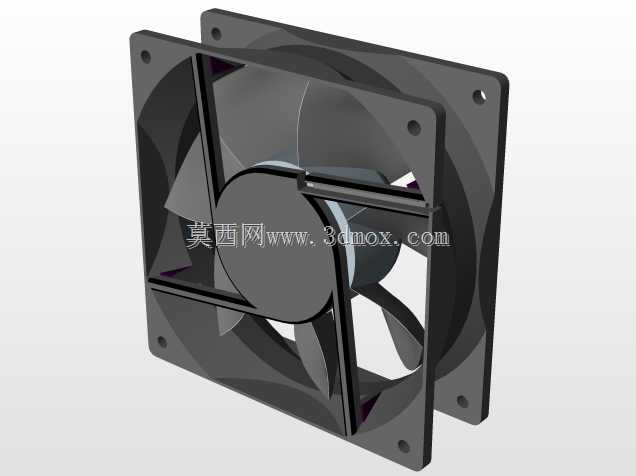

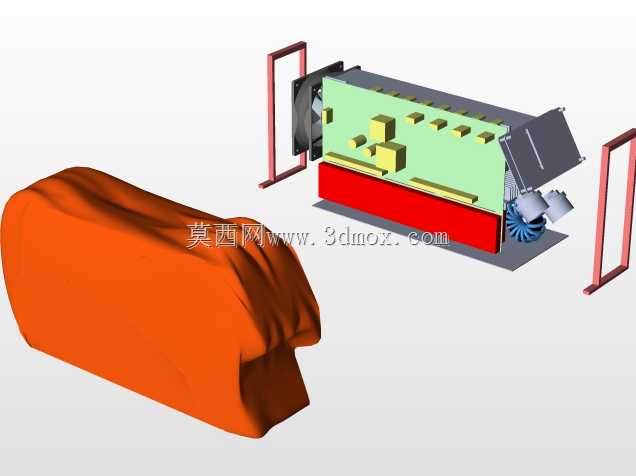

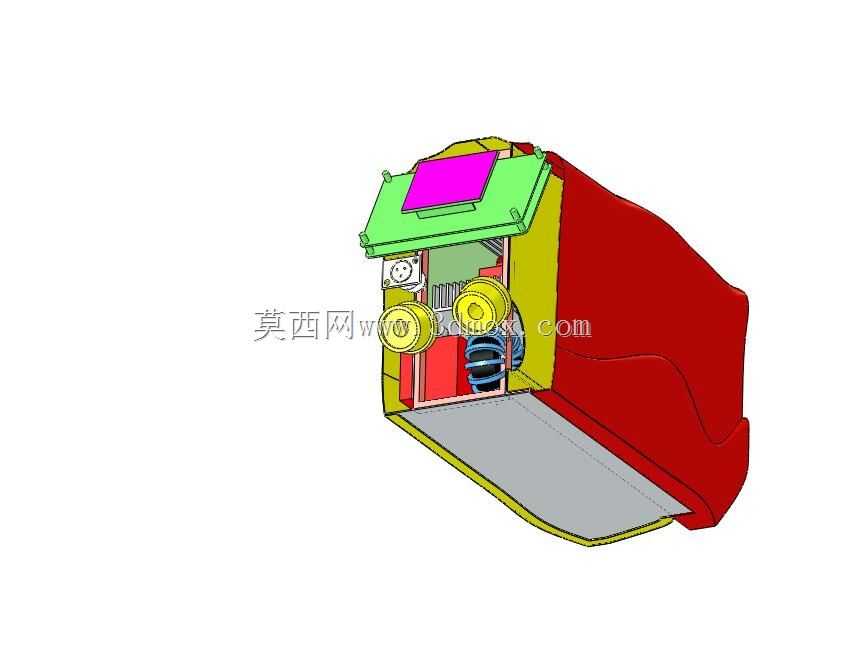

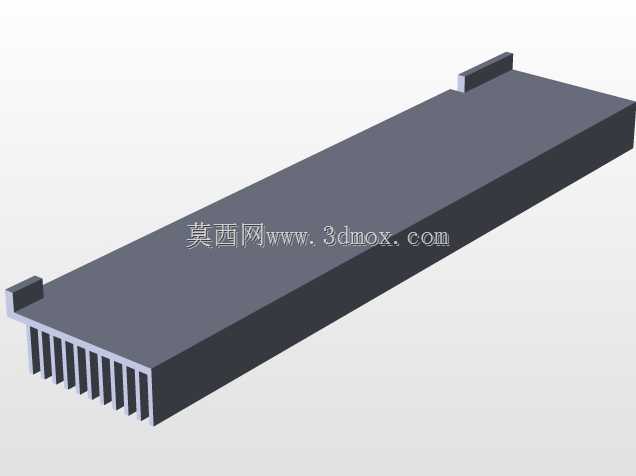

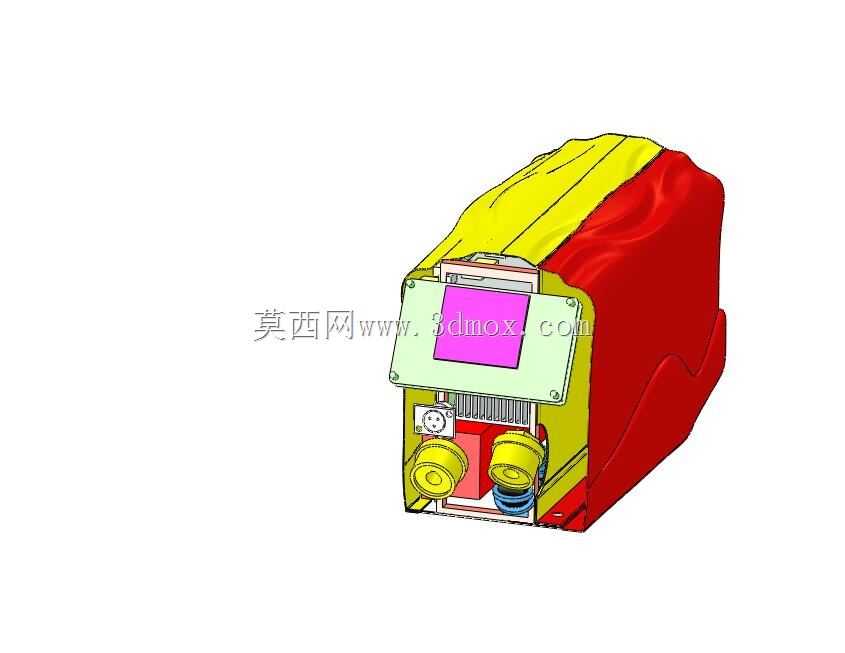

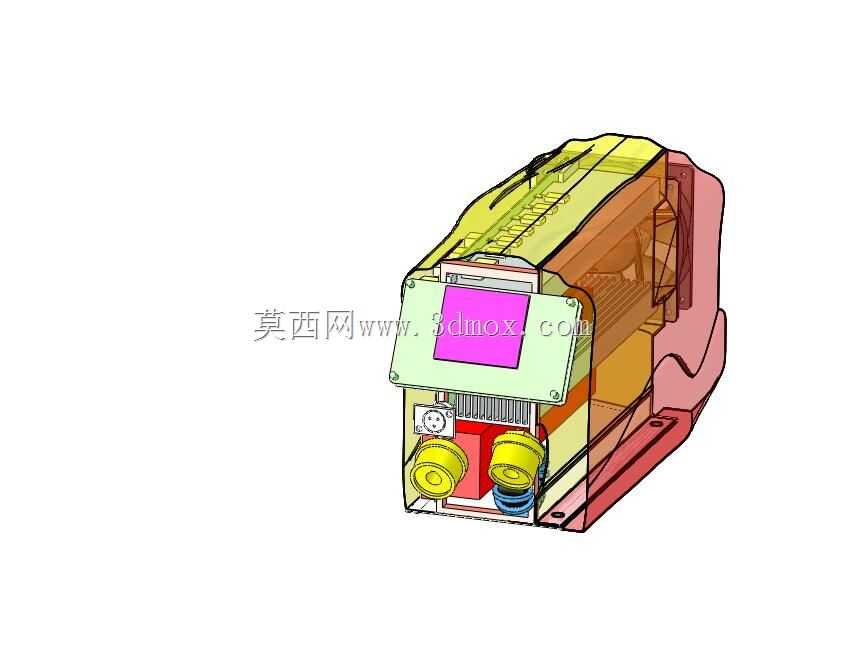

　　从结构布局来看，设计阶段优先处理了强电组件与弱电控制模块的隔离排布：前端操作区域预留了显示模块、调节旋钮、输出接口的安装位，两个焊接输出端子采用下沉式布局，避免外接焊把线时过度突出设备本体，减少作业过程中线缆剐蹭导致的接头松动风险；中部腔体预留了逆变主回路、整流模块、散热风道的安装空间，散热鳍片的走向顺着设备前后方向布置，配合腔体内部的导流结构，可以在设备运行时利用自然对流或者小型轴流风机形成贯穿式风道，带走功率器件工作产生的热量，避免局部积热导致的器件性能衰减。后部区域则预留了电源输入接口、接地端子的安装位置，输入接口处设计了防脱卡扣结构，适配施工现场常见的拖拽使用场景，减少电源线松脱的故障概率。

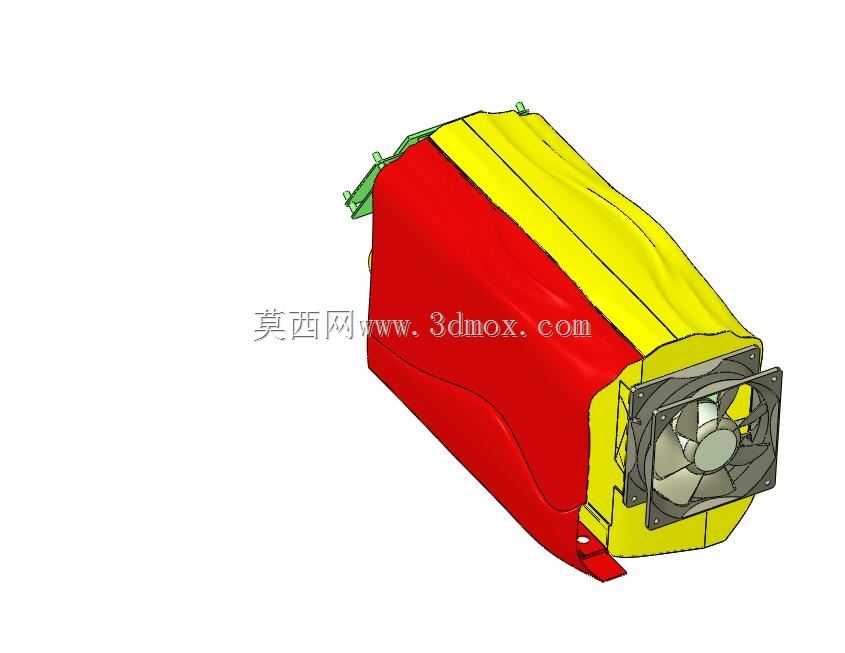

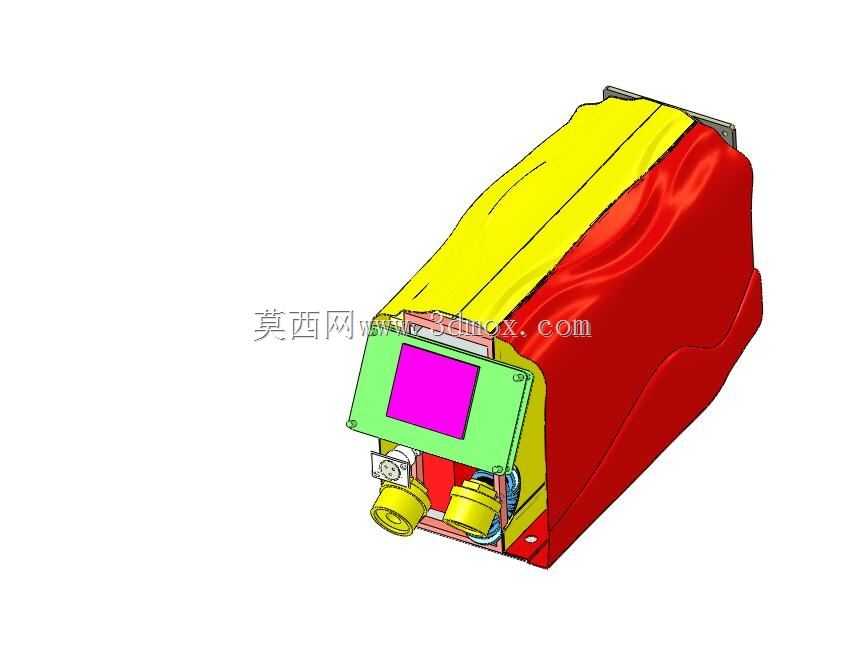

　　外壳设计上采用了半包裹式的结构框架，底部设置了一体化的安装支脚，既可以平放于作业台面，也能通过支脚的预留孔位实现临时固定，适配不同作业面的放置需求。壳体侧面做了内凹的提手结构，不需要额外加装外置提手，减少整机的突出部件，降低设备搬运、存放过程中磕碰损坏的概率。外壳的拼接处设计了错位止口结构，既可以提升壳体的整体结构强度，也能阻挡施工现场的金属飞溅、粉尘进入设备内部，适配焊接作业的多尘环境。

　　安装边界方面，整机的外形尺寸控制在适配单人手提搬运的范围内，宽度方向预留了足够的内部走线空间，避免强电线路与信号线路交叉排布产生的电磁干扰，影响焊接电流的输出稳定性。内部组件的安装位都预留了标准的紧固件安装孔，兼容市面常见规格的逆变焊机功率模块、控制板卡，不需要额外定制异形连接件，降低后续样机制作、批量生产的加工成本。设备前端的操作面板倾角做了优化，当设备放置于地面时，操作人员站立状态下可以清晰观察到显示模块的参数数值，不需要过度俯身查看，提升现场操作的便利性。

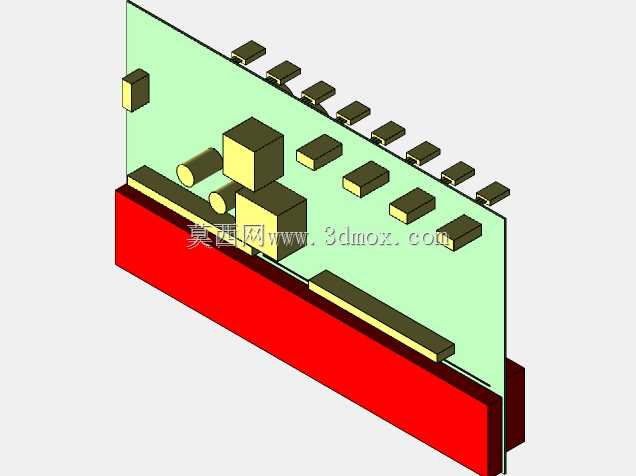

　　功能设计上，这套结构方案预留了电流调节、故障指示、过热保护的模块安装空间，内部的走线槽做了分区域设计，主功率回路的大电流线路与控制回路的弱电线缆分别走不同的走线通道，之间设置了绝缘隔离挡板，既可以避免电磁干扰，也能防止主回路线路故障时波及控制模块，提升设备运行的可靠性。壳体的散热开孔位置避开了正面操作区域，防止焊接作业时的飞溅物从散热孔进入设备内部，同时开孔尺寸做了限制，避免施工过程中细小的金属杆件误触内部带电部件，满足电气安全的相关设计要求。

　　从实际应用的角度出发，这套结构方案充分考虑了焊接作业现场的复杂工况，没有追求过度紧凑的尺寸而牺牲散热性能与维护便利性，侧面板采用快拆式的固定结构，后期维护时不需要完全拆解整机，就可以接触到内部的易损组件、功率模块，降低现场维护的操作难度。底部支脚的高度预留了足够的间隙，既可以保证底部进风的风道通畅，也能避免设备直接放置在潮湿、有积水的作业面时，壳体直接接触积水导致的绝缘性能下降问题。
