可移动小型门式引擎起重吊架设计

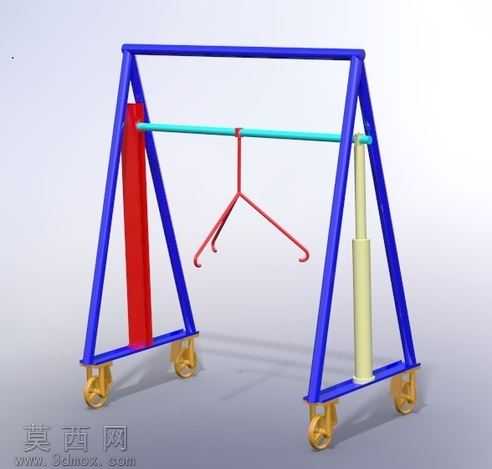

本作品为可移动小型门式引擎起重吊架三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对各部件的装配约束、运动干涉进行了全程校验，确保模型可直接用于工程参考与结构优化。模型主体框架采用三角形稳定桁架结构，两侧支腿为蓝色喷涂钢制型材搭建，通过顶部横向主梁连接形成稳定的门式承载结构，支腿底部配置四个带刹车的万向脚轮，采用金属质感的黄铜色材质渲染，还原工业脚轮的金属光泽与耐磨橡胶轮面的质感，可实现设备的灵活移动与作业位置的快速固定。左侧支腿内侧设置红色立式导向立柱，右侧支腿集成浅黄色液压升降套筒结构，建模时对液压套筒的伸缩行程、密封结构、承载接触面做了精细化处理，可直观展示吊架的高度调节功能，适配不同高度的引擎吊装作业需求。主梁下方悬挂红色三爪式吊具，吊具的挂钩弧度、受力弯折部位均做了圆角过渡处理，建模时还原了吊具的铰接转动结构，可模拟吊装时吊具随重物重心自适应调整角度的状态，避免吊装过程中出现滑脱风险。渲染阶段采用工业产品常用的哑光金属材质搭配纯色渐变背景，通过三点布光突出各部件的结构轮廓与材质差异，蓝色框架的金属漆面、红色部件的警示涂装、浅黄色液压件的工程塑料质感、脚轮的金属与橡胶复合材质均做了分层材质设置，让整体渲染效果贴近真实工业设备的视觉表现。设计思路围绕小型维修车间的引擎吊装需求展开，摒弃了大型起重设备的复杂结构，采用轻量化门式结构搭配脚轮移动方案，兼顾承载稳定性与移动灵活性，液压升降结构无需额外动力即可完成高度调节，三爪吊具可稳定勾住引擎的吊装点位，整体结构拆装便捷，适合汽修场景、小型机加工车间的重物吊装转运作业，建模过程中对各受力部件的截面尺寸做了合理化设计，在保证结构强度的前提下尽可能降低整体自重，减少移动时的操作阻力。
