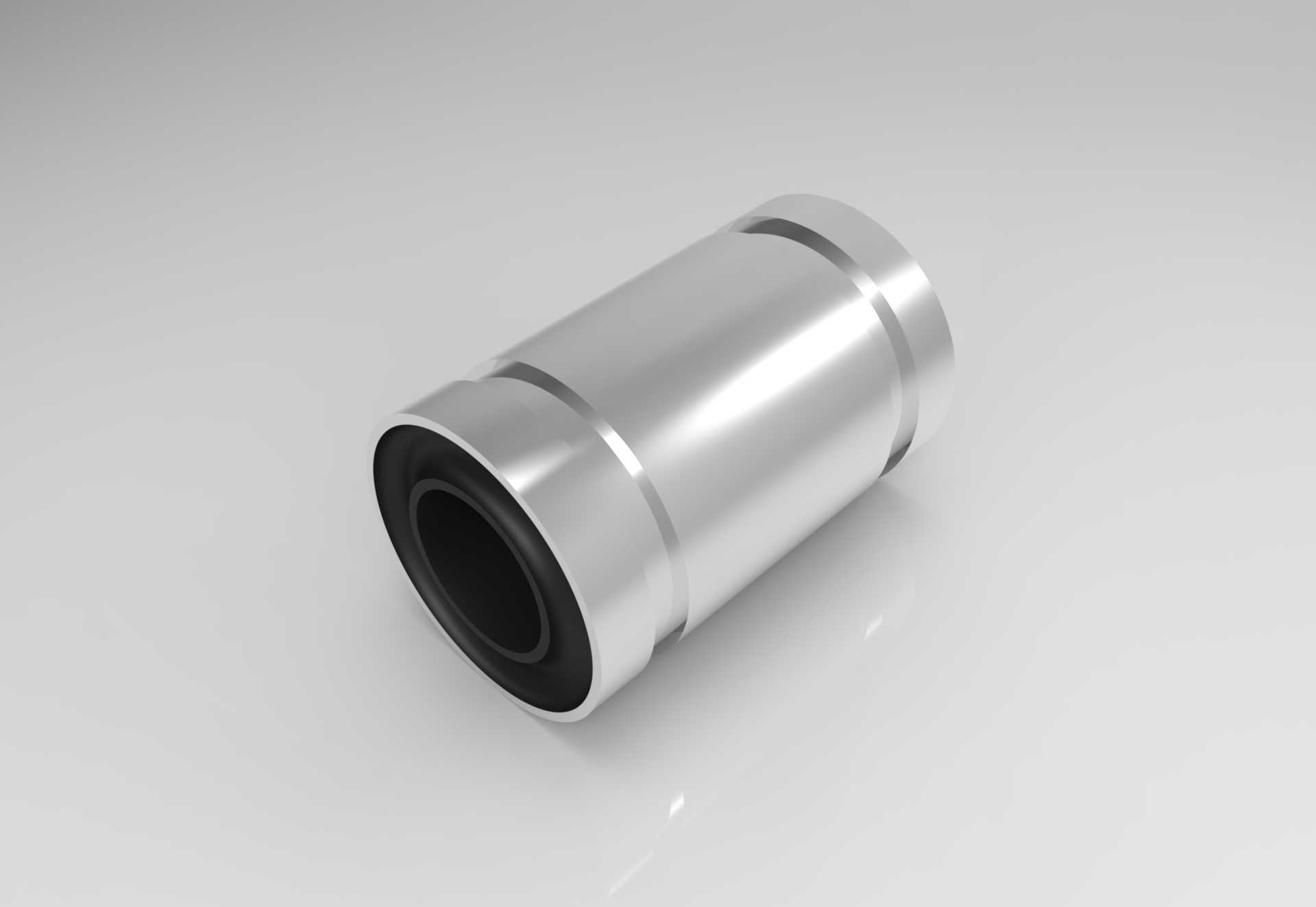

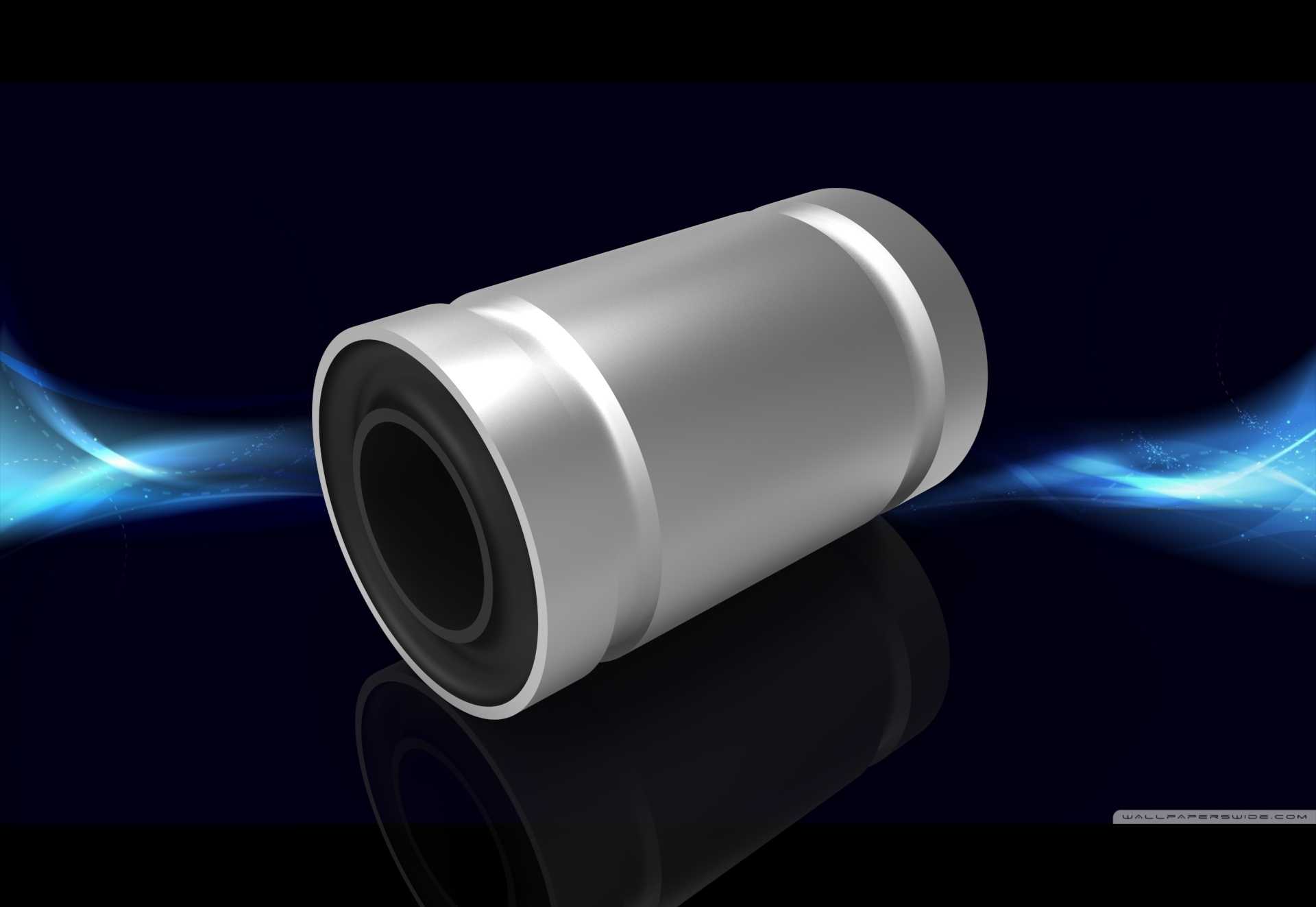

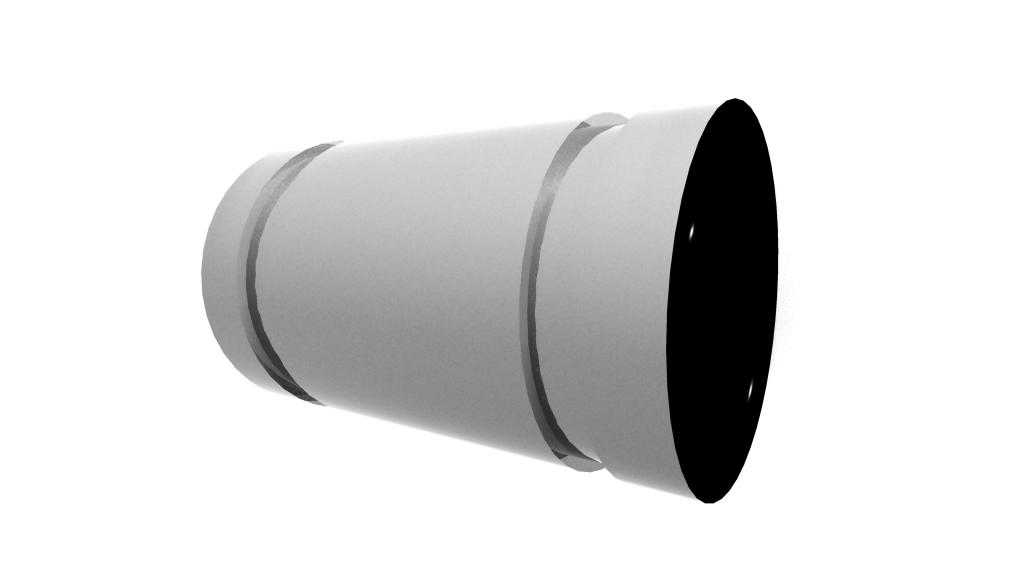

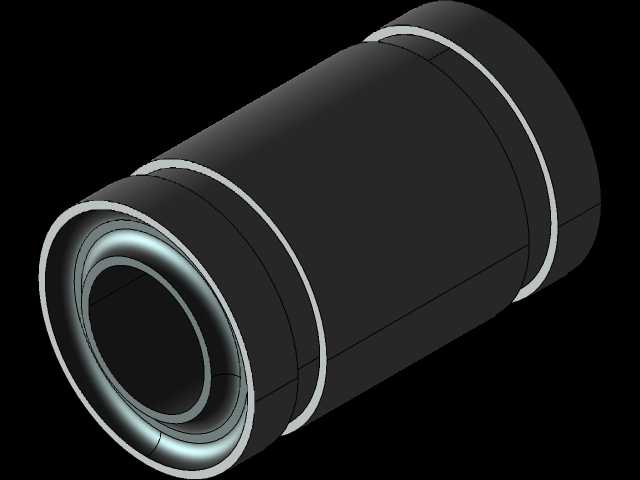

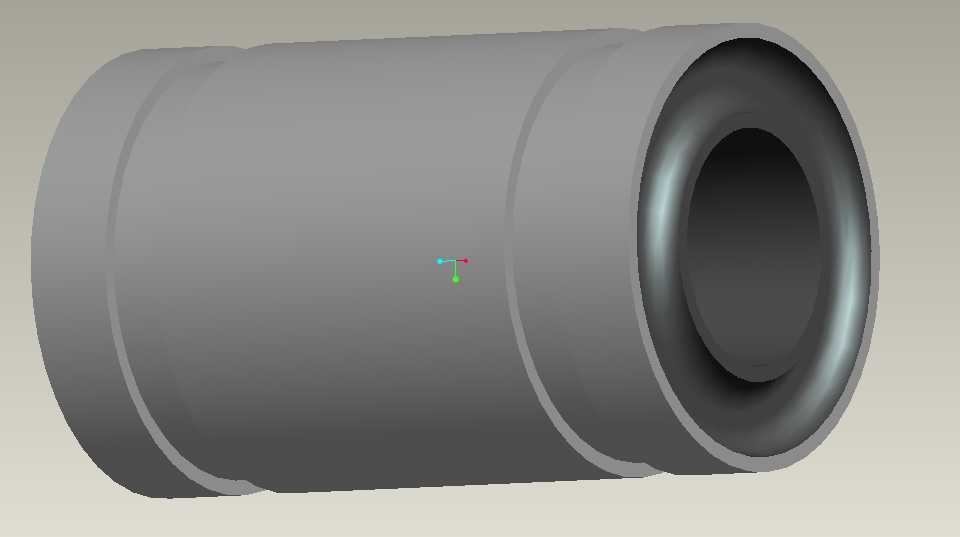

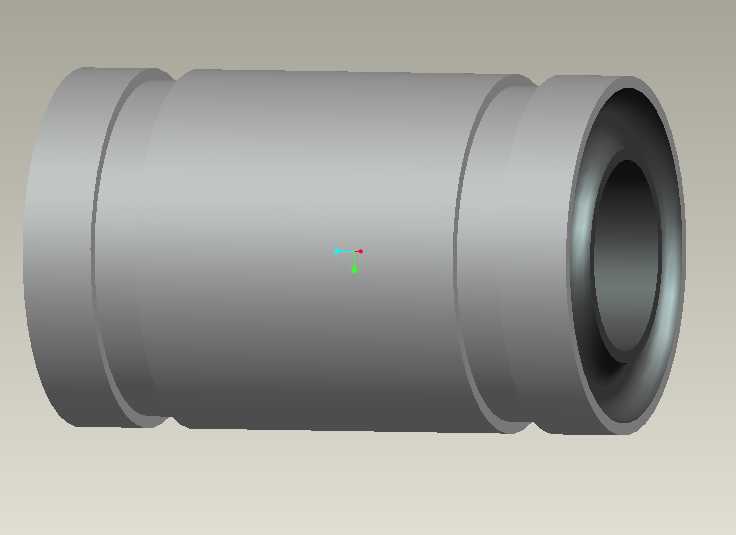

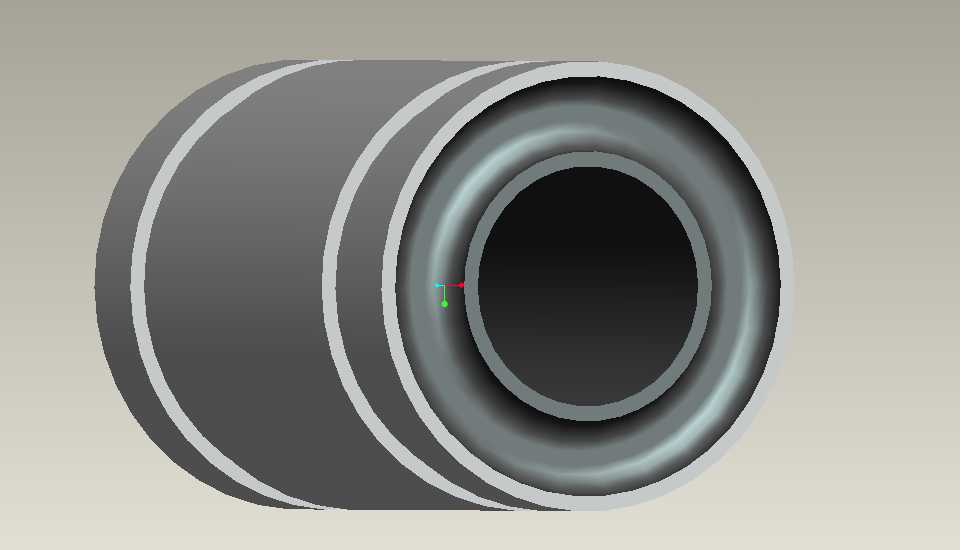

LM8UU型8毫米内径直线运动轴承结构

　　在轻载直线往复运动的设备布局里，这类小内径直线轴承的出镜率远比很多设计新人预想的高，从桌面级3D打印机的光轴导向结构，到小型点胶设备的滑台移动副，再到自动化检测工位的探针进给机构，但凡需要低阻力直线滑移、安装空间紧凑的场景，都能见到这类标准件的应用。它的核心功能是为配套的8毫米直径光轴提供连续的径向支撑，同时将轴系运动过程中的摩擦阻力控制在极低水平，相比同尺寸的铜套滑动导向结构，它的滚动摩擦形式能让驱动负载降低六成以上，对于小功率步进电机直驱的轻载滑台来说，这个阻力差值直接决定了设备运行的平稳性与定位精度。

　　从结构设计逻辑来看，这款轴承采用了典型的直筒型开放式保持架布局，外壳为一体化切削成型的轴承钢套筒，内壁均匀排布多列循环钢球，钢球在保持架的球兜内做无限循环滚动，两端的密封挡圈既可以阻挡外部粉尘、切削碎屑进入轴承内部的滚道区域，也能防止内部填充的润滑脂在往复运动过程中溢出。设计时需要注意，这类轴承的径向承载能力集中在垂直于光轴的径向方向，无法承受较大的轴向载荷，也不能作为转动支撑使用，选型时如果存在偏载或者倾覆力矩的工况，需要成对布置轴承来抵消侧向力矩，单只轴承的有效支撑长度对应其标准外形尺寸，安装时的配合公差需要严格控制，外壳安装孔推荐采用H7级公差，与光轴的配合采用g6级公差，过大会导致运动过程中出现晃动间隙，直接影响导向精度，过紧则会造成钢球卡滞，增大运动阻力甚至出现抱死的情况。

　　实际安装过程中，这类轴承通常采用压入式装配到安装座的对应孔位内，不允许直接敲击轴承本体的端面，需要借助专用工装压持轴承的外圈端面完成装配，避免钢球和滚道受冲击出现凹痕，提前失效。日常设备维护时，这类轴承不需要频繁加注润滑脂，出厂时填充的锂基脂可以满足常规工况下数千小时的运行需求，只有在多粉尘、高湿度的特殊工况下，才需要定期清理密封挡圈处的积尘，补充少量同型号润滑脂即可。很多新手设计时容易忽略轴承的安装边界，它的两端需要预留至少3毫米的装配避让空间，不能直接贴合安装座的台阶面压紧密封挡圈，否则会导致密封件变形摩擦光轴，额外增加运行阻力。在滑台设计中，两只同型号直线轴承的同轴度需要控制在0.02毫米以内，否则会出现光轴卡滞、运动顿挫的问题，加工安装孔时建议采用一次装夹镗削完成两个轴承孔的加工，避免二次装夹带来的同轴度误差。

　　从应用适配性来说，这款8毫米内径的直线轴承特别适合行程在500毫米以内的轻载直线运动机构，单只轴承的额定动载荷可以满足多数小型自动化设备的负载需求，搭配同直径的镀铬硬光轴使用时，光轴的表面硬度需要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证轴承的使用寿命达到设计预期，如果光轴表面硬度过低，长期往复运动容易磨出沟槽，反而会加速轴承钢球的磨损，出现间隙变大、精度丧失的问题。
