乘用车盘式制动系统活塞结构设计

　　盘式制动器活塞作为液压制动回路的核心执行元件，直接决定制动卡钳的制动力输出响应与压力传递稳定性，在乘用车前轮制动、高性能车型后轮制动场景中应用广泛，区别于鼓式制动器的轮缸活塞，这类活塞需要在高频往复运动、高温热负荷、制动液长期浸泡的工况下保持密封可靠性与运动平顺性，是制动系统安全件中精度要求较高的金属部件。

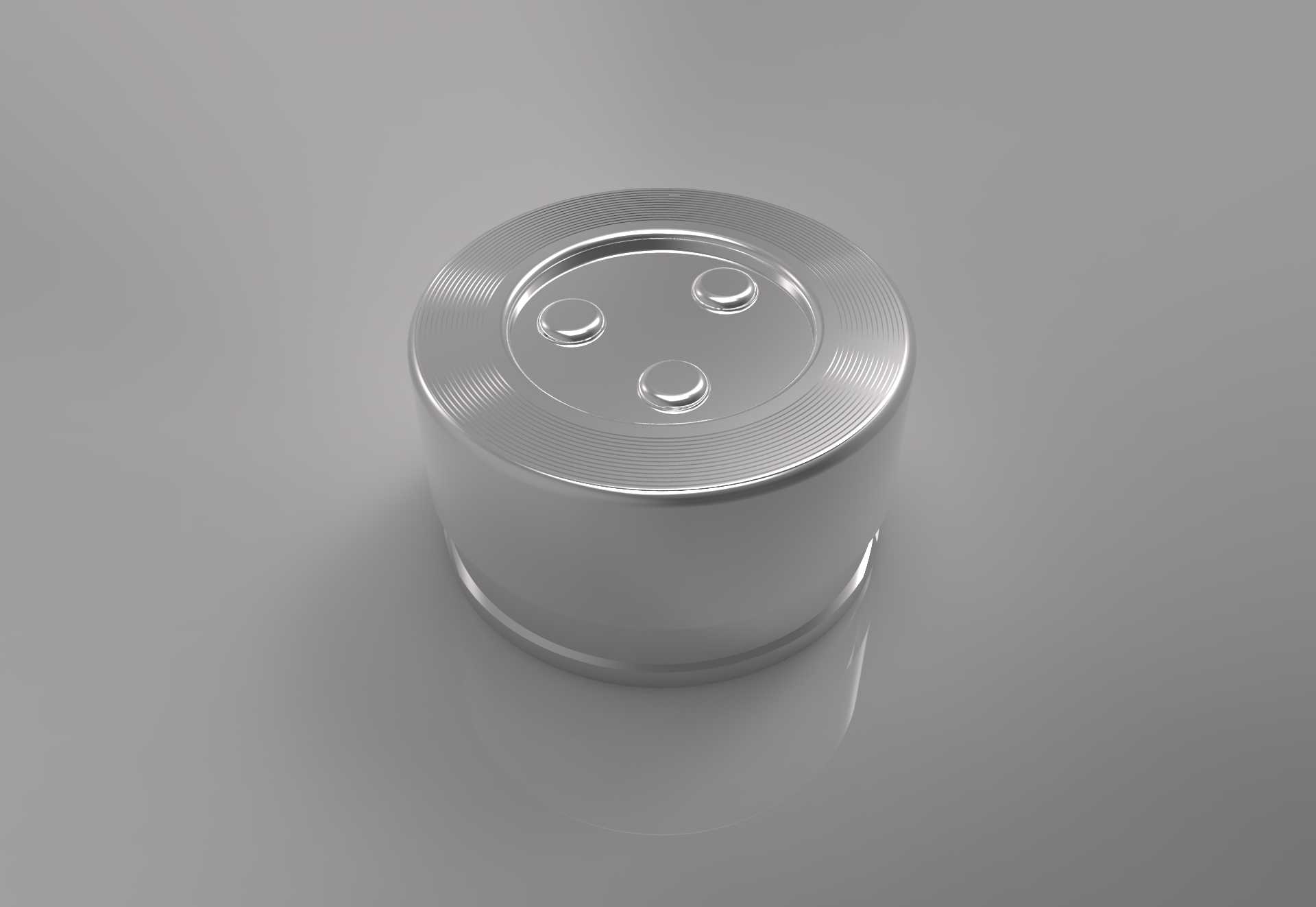

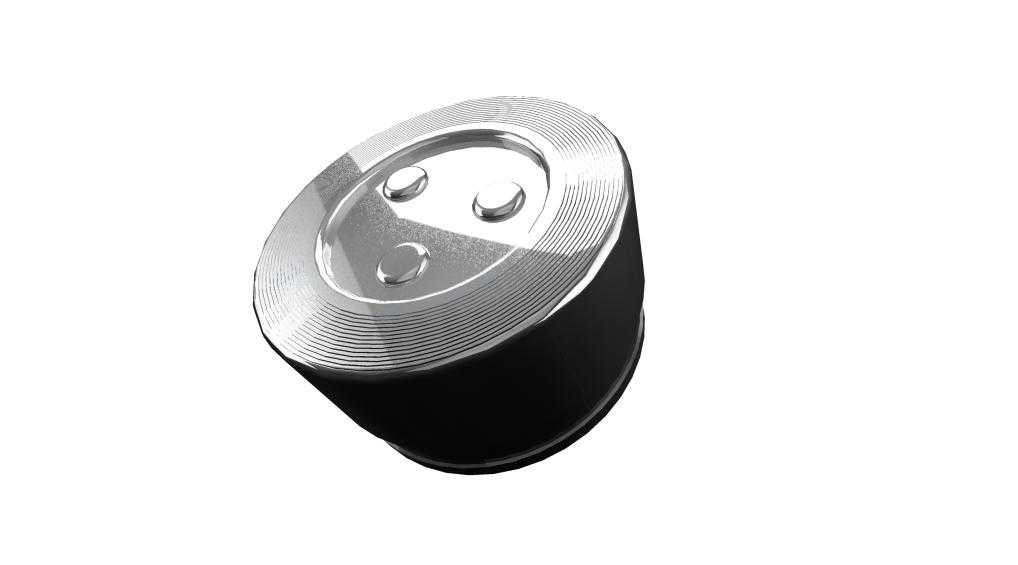

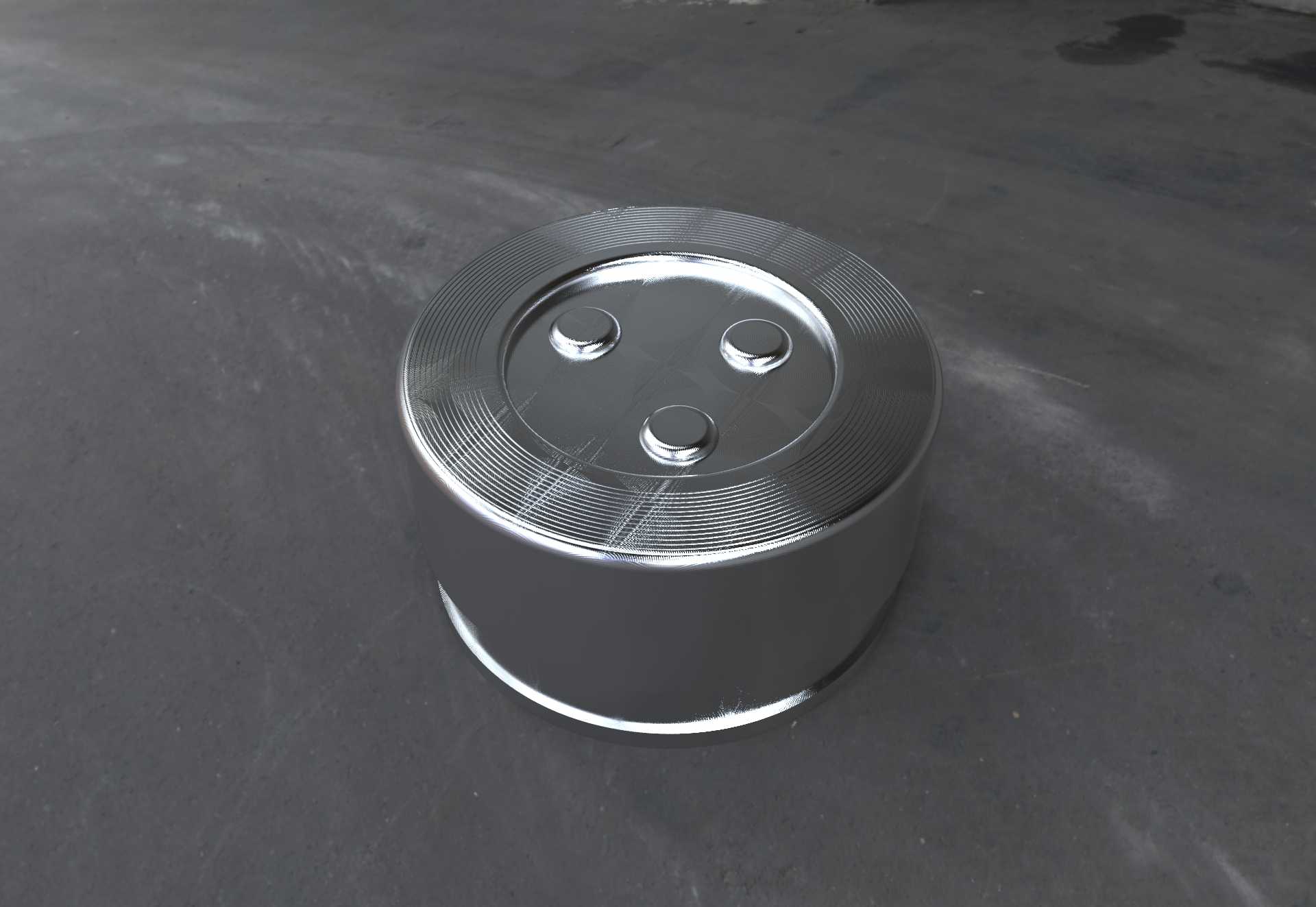

　　从实际装车功能来看，活塞的核心作用是将制动主缸传递来的液压压力转化为轴向推力，推动制动摩擦片压紧制动盘端面，通过摩擦力实现车轮转速的控制；在制动解除阶段，活塞需要依靠密封圈的弹性形变实现微量回位，避免摩擦片与制动盘长期拖滞造成异常磨损与油耗升高。这款活塞的端面设计有三个均布的凸台结构，并非随意设置的工艺特征，实际作用是与摩擦片背板的定位凹槽配合，避免制动过程中摩擦片出现周向转动、偏磨，同时三个凸台的等分布局可以让活塞端面的推力均匀传递到摩擦片背板，避免局部压力过大导致摩擦片热斑、制动抖动问题。

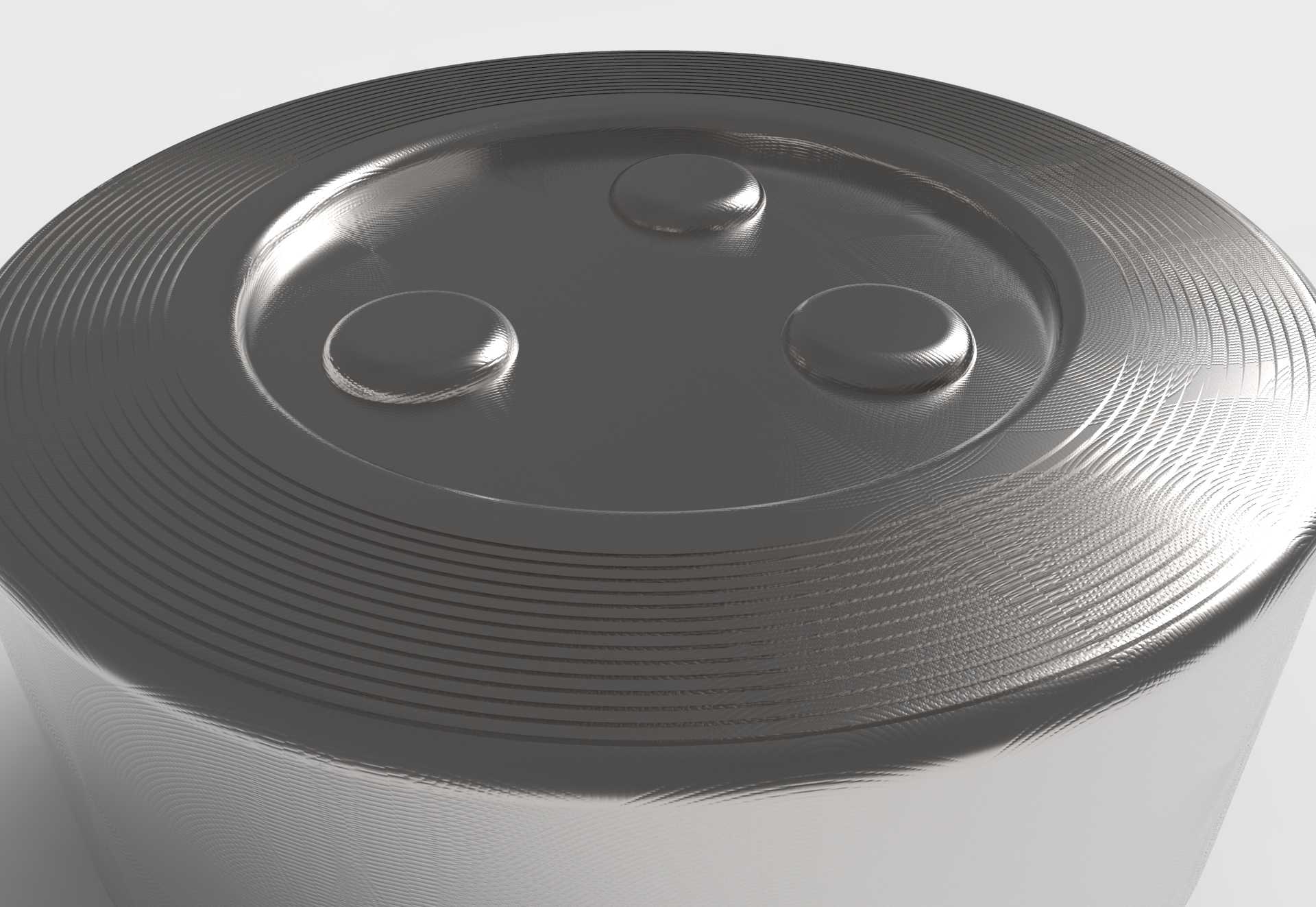

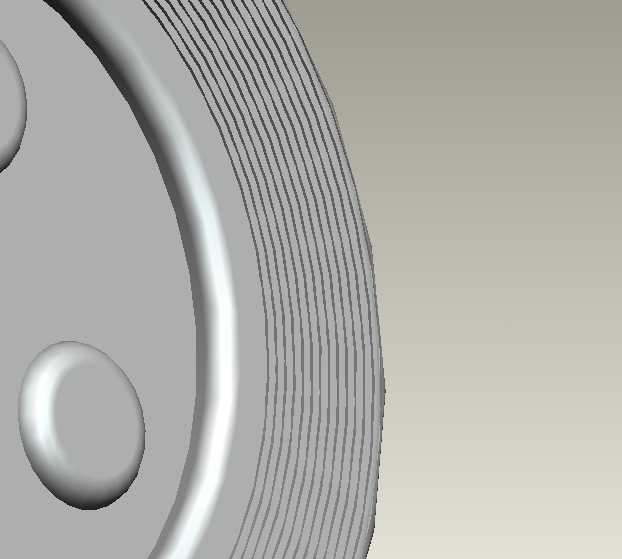

　　设计层面首先要匹配卡钳缸体的安装边界，活塞的外圆柱面与卡钳缸筒的配合间隙需要控制在极小的公差范围内，间隙过大会导致制动液泄漏、制动踏板虚位过大，间隙过小则会在活塞受热膨胀时出现卡滞，导致制动拖滞甚至抱死。活塞外圆表面加工有细密的环形储油槽，这些槽道的作用是留存微量制动液，在活塞往复运动时形成均匀的油膜，降低运动摩擦阻力，同时避免金属表面直接接触造成的磨粒磨损，延长活塞与缸筒的使用寿命。活塞的整体为一端封闭的筒形结构，封闭端直接接触摩擦片背板，开口端朝向液压腔，这种结构可以在保证轴向刚度的前提下降低部件自重，同时筒形内腔可以容纳制动液，减少液压回路的无效容积，提升制动踏板的响应速度。

　　从安装边界来看，这类活塞的轴向长度需要匹配卡钳的最大制动间隙与摩擦片磨损极限行程，当摩擦片磨损到极限厚度时，活塞的伸出量不能超过密封圈的最大允许变形量，否则会出现密封失效漏油的问题；活塞的外径尺寸需要与对应规格的矩形密封圈、防尘罩完全匹配，防尘罩的卡槽设计在活塞开口端的外圆位置，需要保证防尘罩卡接后不会在活塞往复运动中脱落，阻挡外界的泥沙、水渍进入缸筒内部，避免磨粒进入配合面造成活塞拉伤、缸筒内壁磨损。

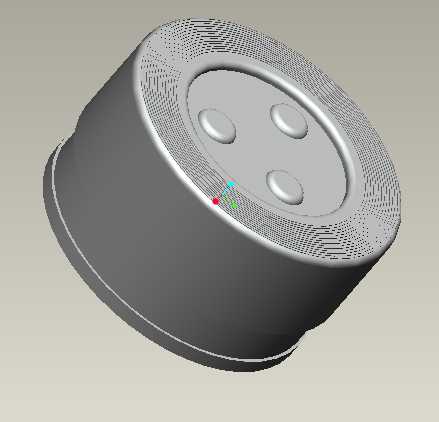

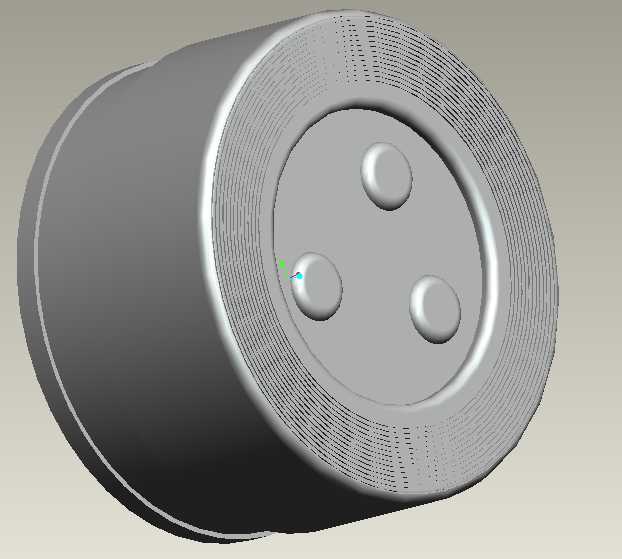

　　在实际建模过程中需要重点关注几个结构细节：三个端面凸台的高度需要严格控制，过高会导致摩擦片与活塞端面的接触面积不足，压力传递出现应力集中，过低则无法起到周向定位的作用，凸台的边缘需要做小倒角处理，避免装配时刮伤摩擦片背板的防锈涂层；活塞外圆的储油槽深度不能过深，否则会影响活塞与密封圈的配合密封性，槽道的边缘需要做圆滑过渡，避免往复运动时切割密封圈造成密封件早期损坏；活塞的封闭端内壁需要做合理的壁厚过渡，避免液压压力作用下出现端面变形，导致摩擦片压紧力不均，同时壁厚设计要兼顾热传导效率，制动过程中摩擦片产生的热量会通过活塞传递到制动液，合理的壁厚可以控制热传导速率，避免制动液温度过高出现气阻，影响制动效能。

　　不同于工业设备的液压活塞，汽车制动活塞的工作环境温差跨度极大，从零下三四十度的低温环境到山区长下坡制动时的上百度高温，都需要保证尺寸稳定性与运动灵活性，因此建模时需要充分考虑材料的热膨胀系数，匹配不同温度下的配合间隙设计，同时活塞的表面粗糙度要求极高，外圆配合面的粗糙度需要达到镜面级，减少密封圈的磨损，保证长期使用的密封可靠性。在制动系统匹配设计中，活塞的直径直接决定了制动力的放大倍数，相同液压压力下，活塞直径越大输出的制动力越大，但同时也会需要更多的制动液供给，导致踏板行程变长，因此活塞尺寸的确定需要结合整车轴荷、制动力分配要求、主缸参数综合匹配，不能单纯追求大制动力而忽略踏板脚感与制动响应特性。
