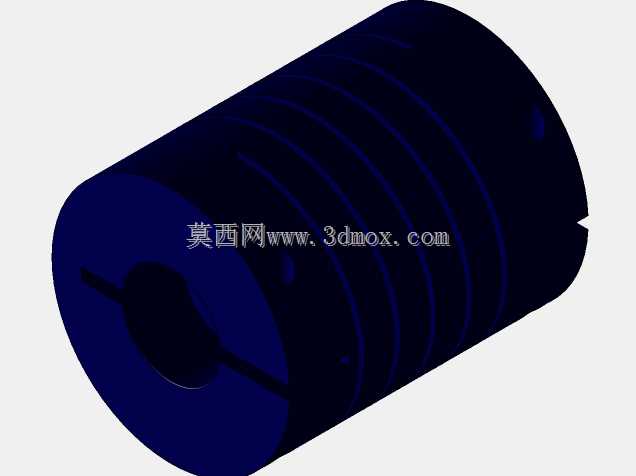

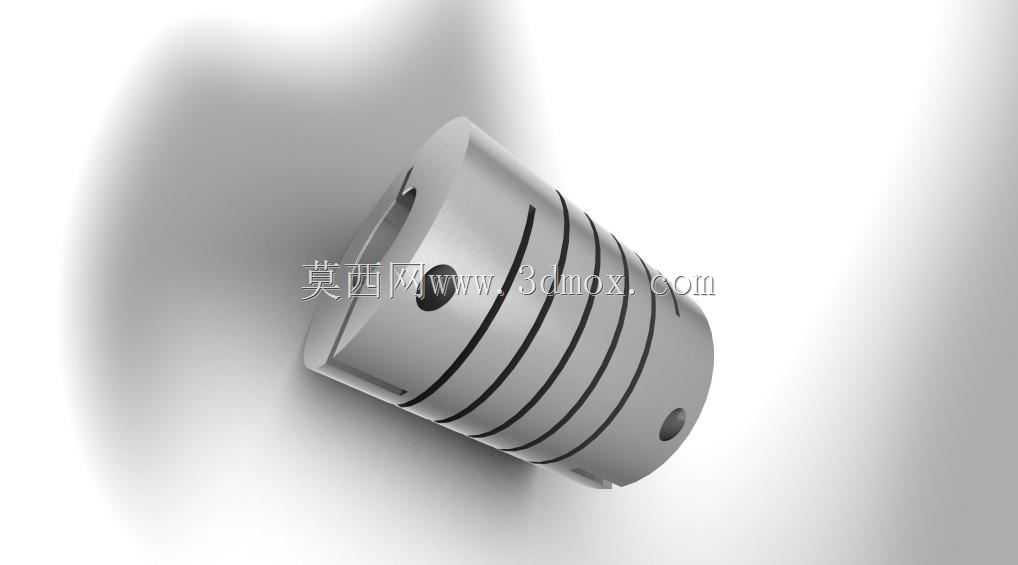

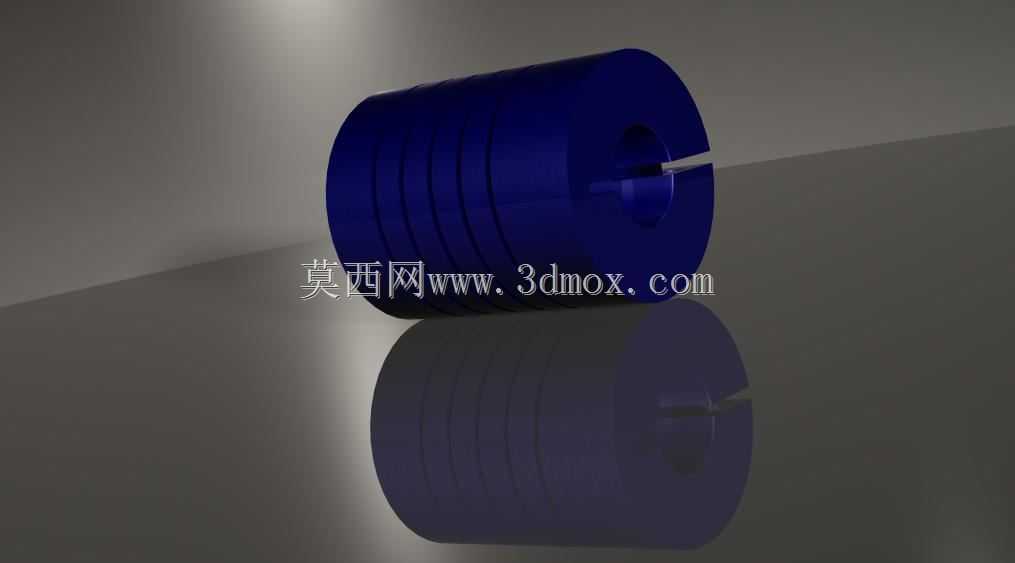

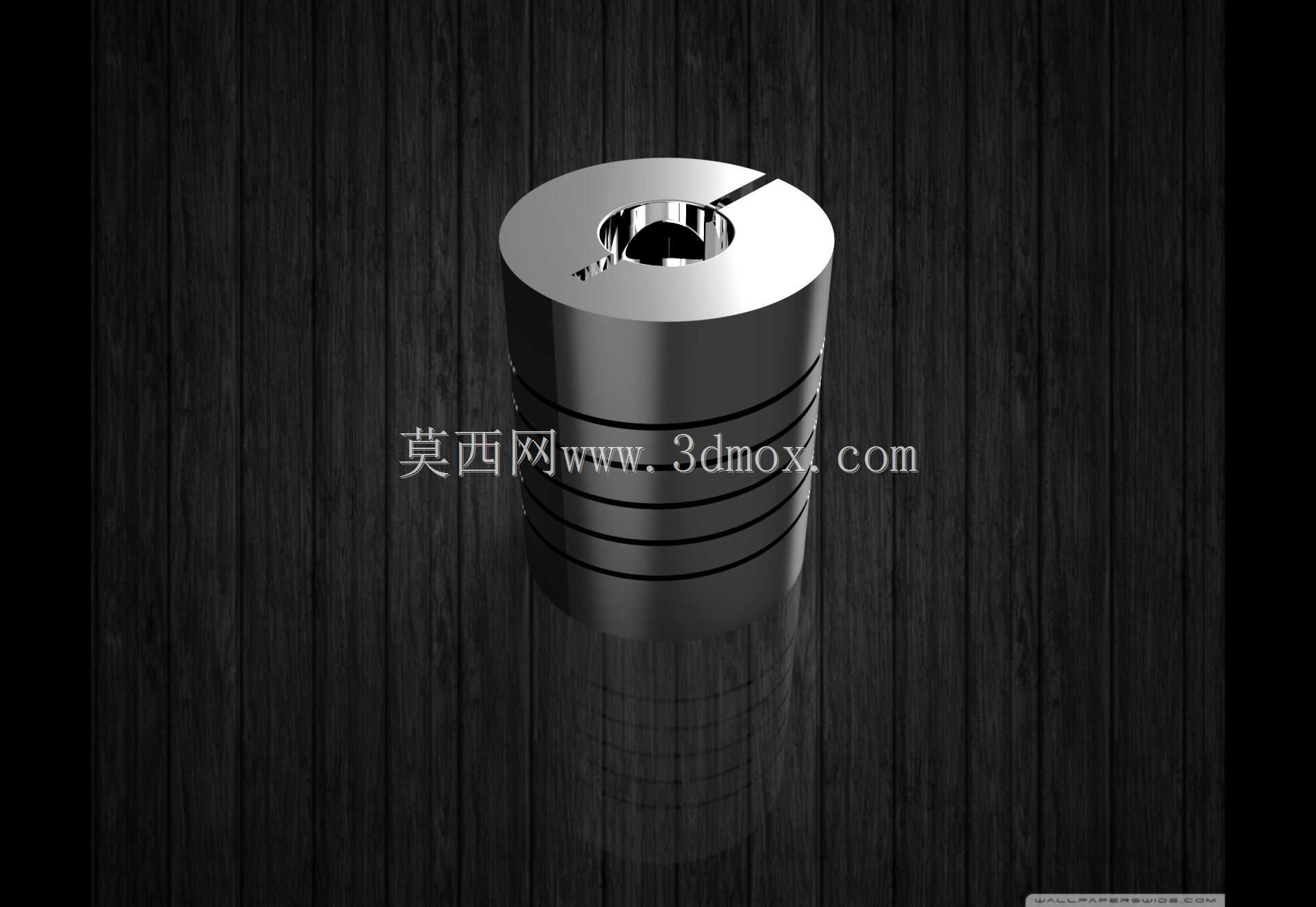

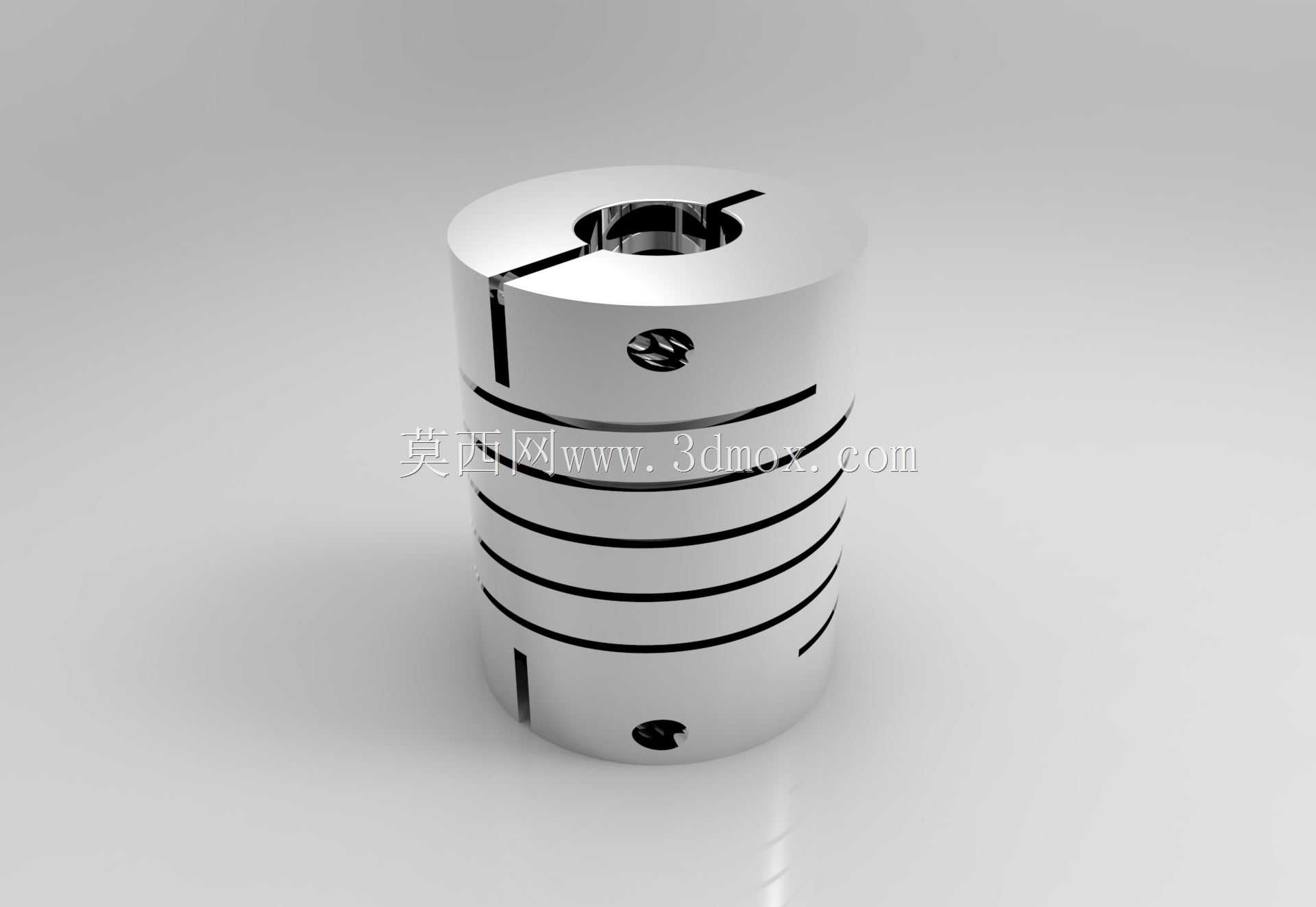

5至8毫米孔径绕线式弹性联轴器结构

这类绕线式弹性联轴器常被用在对传动同轴度误差有补偿需求的轻载传动场景中，比如小型伺服传动工位、编码器连接轴系、微型输送模组的动力传递环节，很多桌面级自动化设备的动力输出端与执行端之间，都会选用这类结构来抵消安装过程中产生的径向、角向以及轴向偏差，避免轴系因硬连接产生额外的交变应力，延长轴承与动力元件的使用寿命。从结构设计来看，该联轴器采用一体金属坯料线切割加工成型，本体上的多道平行切缝形成了可产生弹性形变的绕线结构，不需要额外添加弹性橡胶或者聚氨酯元件，依靠金属本体的微形变来实现偏差补偿，相比梅花式、膜片式小尺寸联轴器，这种一体结构没有装配间隙，传动回差极小，很适合用在对传动精度有一定要求的低速轻载场合。两端的夹紧缝配合紧定螺钉实现轴与联轴器的锁紧固定，安装时不需要对轴做额外的键槽加工，只要将两端轴分别插入对应内孔，拧紧侧面的紧定螺钉即可完成固定，拆装维护都比较便捷。从安装边界尺寸来看，该联轴器整体外径20毫米，总长度25毫米，两端内孔分别适配5毫米与8毫米直径的传动轴，选型时需要确认两端待连接轴的轴径匹配度，同时要预留足够的安装空间，径向方向要留出不小于22毫米的避让空间，轴向安装长度要匹配25毫米的轴段间距，避免安装后出现轴端顶死或者联轴器与周边结构件干涉的问题。设计这类联轴器的三维模型时，要重点保证切缝的均匀性，每道切缝的宽度、深度直接影响联轴器的扭转刚度与偏差补偿能力，切缝过宽会导致扭转刚度不足，传动时产生较大的角度滞后，切缝过窄则会让弹性形变空间不足，无法起到偏差补偿的作用，建模时需要严格控制切缝的尺寸公差，同时要保证两端内孔的同轴度公差，避免加工后出现内孔偏斜导致安装困难。另外侧面的紧定螺钉孔位置要对应切缝的实体段，不能将螺纹孔加工在切缝位置，否则会导致夹紧时结构开裂，失去锁紧能力。这类联轴器在实际使用中不需要额外润滑，金属本体的抗疲劳性能较好，适合在洁净度要求较高的车间环境中使用，不会像橡胶弹性体联轴器那样长期使用后出现老化掉屑的问题，在3C检测设备、小型实验仪器、精密送料机构这类场景中应用十分广泛。
