700mm行程机械式无杆气缸结构设计

　　在自动化生产线的布局设计中，直线往复执行机构的选型往往直接决定整线的空间利用率与运行稳定性，尤其是在物料移载、工位推送、工件顶升这类需要长行程直线动作的场景里，传统带活塞杆气缸的安装空间冗余问题一直是结构工程师优化布局时的核心痛点——活塞杆伸出时需要预留与行程等长的避让空间，在设备宽度受限的流水线、多工位转盘周边、紧凑排布的检测工位旁，这类冗余空间往往会挤占其他功能模块的安装位置，甚至迫使整线尺寸被迫放大。而无杆气缸的结构逻辑从根源上解决了这个问题，这款行程700mm的无杆气缸，将活塞与外部滑台直接耦合，动力输出部件随活塞在缸筒全长范围内移动，安装所需的轴向空间仅略大于自身行程长度，在同等行程参数下，轴向安装尺寸比传统杆式气缸缩短近45%，非常适合在空间局促的自动化设备中承担直线移载任务。

　　从实际应用场景来看，这类700mm行程的无杆气缸常被用在电子组装线的PCB板跨工位搬运、包装设备的纸盒推送、印刷设备的走料定位、小型机械手的水平行走轴等场景中，相比同步带直线模组，它的结构更简单，不需要额外配置电机、驱动器与传动张紧机构，仅通过压缩空气驱动即可实现稳定的往复动作，维护成本更低，响应速度更快；相比丝杠传动的直线滑台，它的自重更轻，运动过程中没有金属传动副的磨损问题，在洁净度要求不高的普通工业场景中使用寿命更长。

　　在功能特性上，这款无杆气缸采用机械式耦合结构，滑台与缸内活塞通过缸筒侧壁的密封槽刚性连接，避免了磁耦合式无杆气缸在大负载下容易出现的滑台脱耦、丢步问题，可承受一定的侧向负载与扭转力矩，在搭配小型吸盘、气动夹爪作为末端执行器时，不需要额外增加导向轴来承担侧向力，简化了配套安装结构。缸筒采用硬质阳极氧化铝合金材质，内壁做精密研磨处理，表面粗糙度控制在Ra0.4以内，配合活塞上的耐磨导向环与双唇形密封圈，在0.1-0.8MPa的常规工厂气源压力下即可稳定运行，运行过程中活塞与缸壁无金属直接接触，摩擦阻力小，低速运行时不会出现爬行现象，可满足0.1-1m/s范围内的无级调速需求，通过调节进出气口的节流阀即可轻松控制滑台的运行速度与缓冲效果，两端内置的液压缓冲器可吸收滑台到达行程端点时的冲击动能，避免硬碰撞带来的结构震动与噪音，即使在高速往复动作的工况下，也能保证端点定位的稳定性。

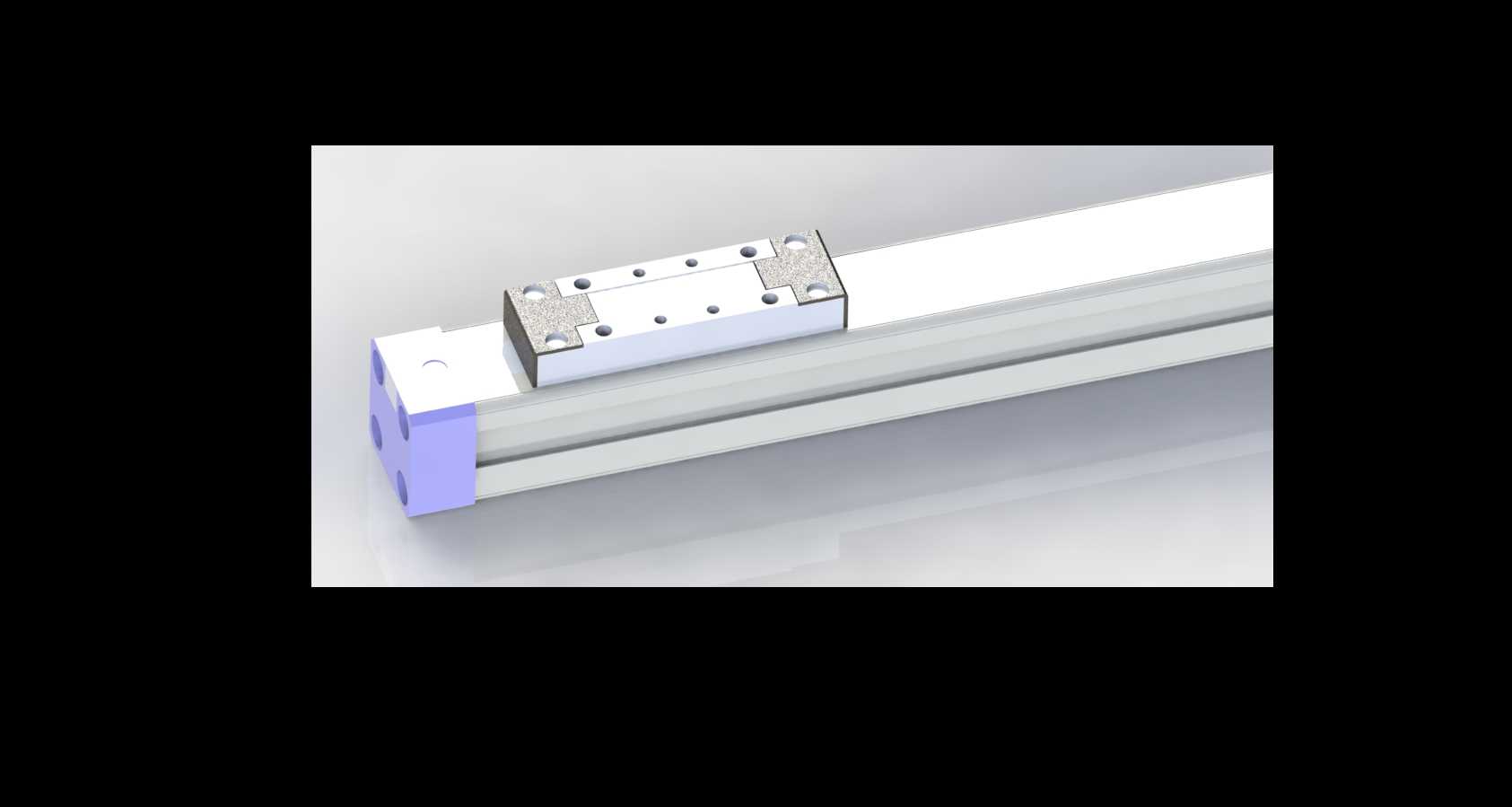

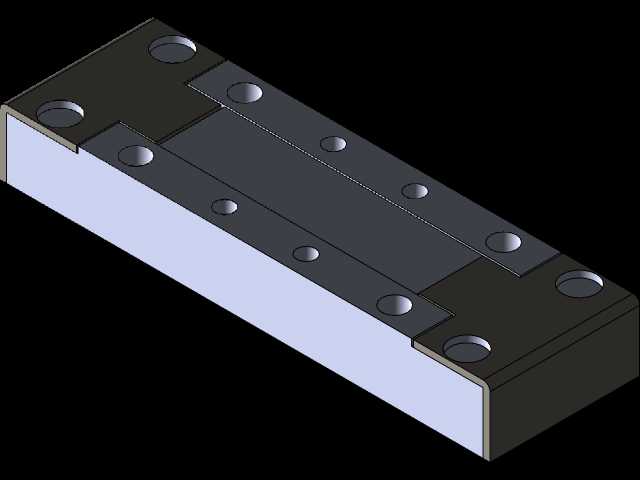

　　从设计思路层面拆解这款模型的结构，首先是缸筒的截面设计，采用了带安装槽的异形铝型材截面，不需要额外制作安装支架，可直接通过T型螺栓从缸筒侧面的槽内装入螺母，将气缸固定在设备的安装基板上，安装位置可沿缸筒轴向任意调整，适配不同的安装孔位需求。滑台部分的设计充分考虑了负载安装的便利性，滑台顶面与两个侧面都加工有标准间距的内螺纹安装孔，可从多个方向连接负载支架、传感器触发片、限位挡块等附件，不需要额外制作转接板。密封结构的设计是这类无杆气缸的核心难点，缸筒侧壁用于连接活塞与滑台的开槽处，采用了三层不锈钢密封钢带的结构，内层钢带隔绝缸筒内腔的压缩空气，外层钢带阻挡外界的粉尘、切削液进入缸筒内部，活塞经过的位置会自动顶开内层钢带，通过后钢带在自身弹性与气压作用下重新贴合密封，这种结构既保证了内腔的密封性，又不会给滑台的移动带来过大的摩擦阻力。

　　关于外形尺寸与安装边界，这款气缸的总长度约820mm，缸筒截面宽度为40mm，高度为36mm，滑台的总长度为120mm，滑台顶面距离安装基准面的高度为52mm，安装时需要预留的最小宽度空间为60mm，高度方向预留70mm的安装与维护空间即可。两端的端盖上预留了标准的G1/8进气接口，可从端盖的正面或者侧面接入气管，适配不同方向的布管需求，端盖上还预留了缓冲调节螺钉的安装位，可根据实际负载大小调整缓冲行程与缓冲力度。需要注意的是，这类无杆气缸虽然可承受一定侧向负载，但在选型计算时如果负载重心距离滑台安装面的高度超过100mm，还是需要搭配外置线性导轨来承担倾覆力矩，避免活塞导向环单侧受力过快磨损，影响气缸的使用寿命。另外在安装时要保证气缸的安装平面平面度不超过0.1mm/m，避免缸筒被强行扭曲导致滑台运行卡滞、密封件过早损坏。

　　在三维建模过程中，这类气缸的模型需要重点还原几个关键的装配关系：一是密封钢带与缸筒、端盖的配合位置，要体现出钢带的安装槽与压合结构；二是滑台与活塞的连接结构，要还原耦合件的形状与密封件的安装位置；三是端盖上的缓冲器、节流阀、进气接口的细节特征，方便设计人员在做设备整体装配时直接调用模型进行布管与干涉检查，不需要再对模型进行二次修改。模型中所有安装孔的位置、尺寸都按照实际产品的安装规格制作，可直接用于工程出图与安装模拟，帮助结构工程师在设计阶段就验证气缸与周边结构的空间兼容性，避免实际装配时出现空间干涉、安装孔位不匹配的问题。
