印染纺织工序用带孔绕线线锥结构

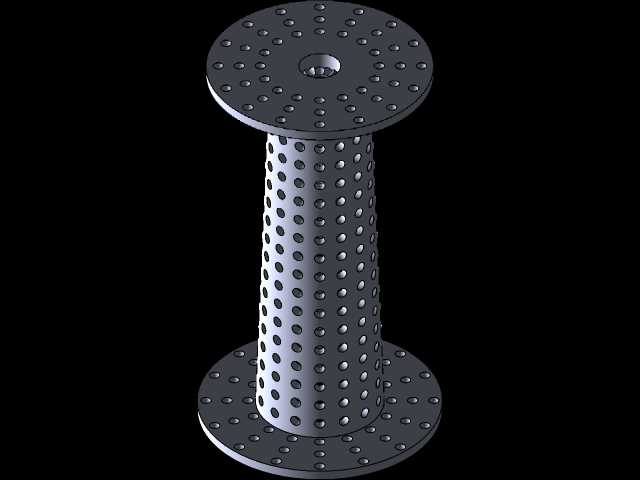

　　在纺织染整的连续生产线上，纱线的前处理、染色、后清洗工序一直存在绕线载体的选型痛点，普通光滑面的线轴在绕设长丝或短纤纱线时，染液、清洗水很难穿透纱层接触到内层纱线，很容易出现内外层色差、清洗不彻底残留助剂的问题，这款带密集通孔的线锥就是针对这类工况做的定向结构设计。从实际使用场景来看，这类线锥主要适配筒子纱染色机、连续式纱线清洗槽的工位，需要承载满卷纱线在高温染液、常温清洗水、烘干气流的循环环境中长期工作，所以结构设计上首先考虑的是流体穿透性，整个锥面和两端的法兰盘上都均匀排布了等直径的圆形通孔，孔位采用错列排布的方式，既保证了筒体各个方向都有通畅的流道，让染液、清洗水、烘干气流可以从锥筒内部向外穿透纱层，也不会因为开孔过多降低筒体的结构强度，避免满卷绕线时出现筒体变形的问题。

　　结构细节上，线锥采用两端大直径法兰、中间锥台筒体的结构，中间筒体带微小的锥度，这个锥度不是随意设置的，一方面是满卷纱线完成工序后，锥面可以降低脱线的阻力，方便工人快速取下加工完成的筒子纱，不会因为直筒面的抱紧力过大导致纱线拉扯变形；另一方面锥度可以让绕线时的张力分布更均匀，内层纱线不会因为绕线张力累积被过度挤压，保证整卷纱线的松紧度一致。两端的法兰盘直径大于中间筒体的最大外径，作用是给绕设的纱层做轴向限位，防止高速绕线或者染液循环冲击时纱线从两端滑脱，法兰盘上同样开设了和锥面同规格的通孔，避免法兰位置遮挡流道，导致两端头的纱线接触不到处理液出现染色不均的问题。顶部法兰中心设置了带定位沉孔的安装接口，这个接口是和染整设备的顶紧驱动轴匹配的，沉孔的深度和直径按照通用筒子纱设备的主轴尺寸做适配，安装时可以直接套在设备的定位轴上，靠端面的摩擦力传递扭矩，带动线锥低速转动，保证处理过程中纱线各个角度都能均匀接触流体。

　　从安装边界来看，这类线锥的整体高度适配常规1000型筒子纱染色机的纱杆间距，两端法兰的外径控制在常规染缸的纱笼安装位尺寸范围内，不需要对现有设备做改造就可以直接替换原有普通线轴，筒体的最小壁厚经过受力校核，在满卷承载常规支数的涤纶、棉纱时，径向变形量控制在允许范围内，不会因为长期受纱线抱紧力出现筒体失圆的问题。孔位的排布间距经过计算，既保证开孔率满足染液循环的流量要求，也让孔与孔之间的筋条有足够的支撑强度，不会在绕线张力作用下出现孔边开裂的情况。实际使用中，这种带孔结构的线锥相比传统实心线轴，染液循环的效率可以提升三成左右，内层纱线的上染均匀度明显改善，清洗工序的耗水量也能相应降低，因为水流可以直接穿透纱层带走残留的助剂和浮色，不需要长时间大流量冲洗。另外整个结构没有多余的棱角和死角，表面做光滑过渡处理，不会勾刮纱线造成毛羽或者断纱的问题，日常维护也很方便，用完之后直接用高压水冲洗就可以清理掉孔位残留的纱絮和染液杂质，不容易藏污纳垢，适配印染车间多批次、多颜色切换的生产节奏。
