浸入式电加热棒结构三维设计

　　日常做小型热水供应、实验室简易加热、小型蒸汽发生装置的方案验证时，经常会用到这类浸入式电加热元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界与结构干涉问题，这个三维模型刚好把实际量产产品的结构细节还原到位，能直接用来做装配干涉校验、加热区域模拟的参考。

　　从实际应用场景来看，这类加热元件的适配范围很广，小到家用便携式烧水器具、小型商用开水器的辅助加热，再到小型蒸汽发生器的核心发热单元、常压采暖水系统的补热部件，甚至是小型工业储水罐的局部防冻加热，都能看到同结构产品的身影。不同于大体积的承压式电加热管组，这类结构的加热元件不需要预留复杂的法兰安装空间，对容器的开孔要求极低，很多场景下只需要在容器侧壁或者顶部开一个适配密封套的小孔，就能完成安装固定，对于小容积储水容器的设计来说，能大幅降低容器本体的加工难度。

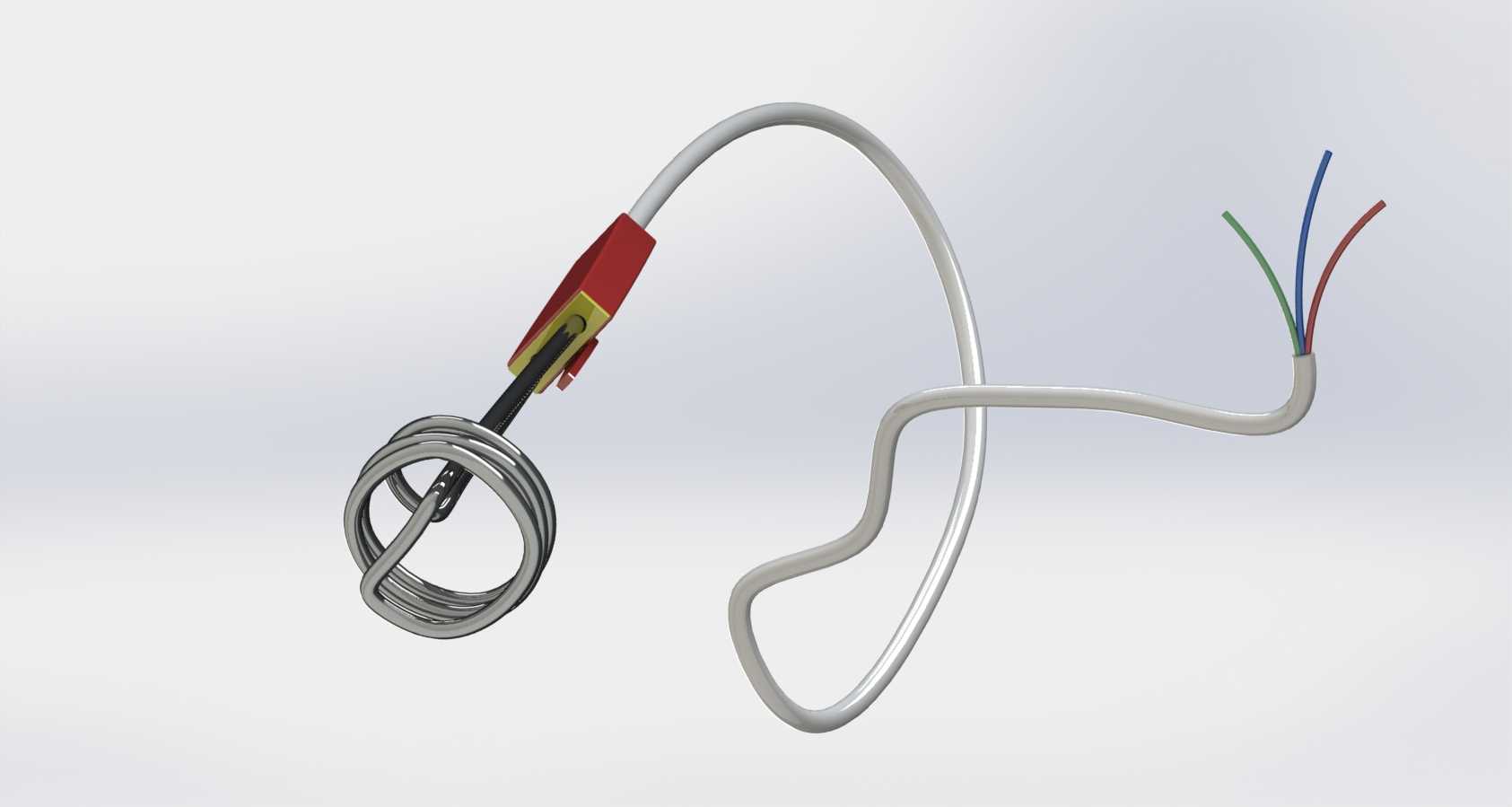

　　看这个模型的结构设计，最下端的螺旋状发热段是核心发热区域，螺旋盘绕的结构不是随意做的造型，一方面是在有限的垂直浸入长度里，尽可能拉长发热丝的有效长度，保证额定功率下的发热丝表面负荷处于合理区间，避免局部过热导致的结垢加速、绝缘层老化过快问题；另一方面螺旋结构的间隙能让被加热的水形成自然对流通道，加热时靠近发热丝的水受热上升，冷水从螺旋间隙下方补充进来，不需要额外加装扰流结构就能提升换热效率，减少局部沸腾产生的噪音。

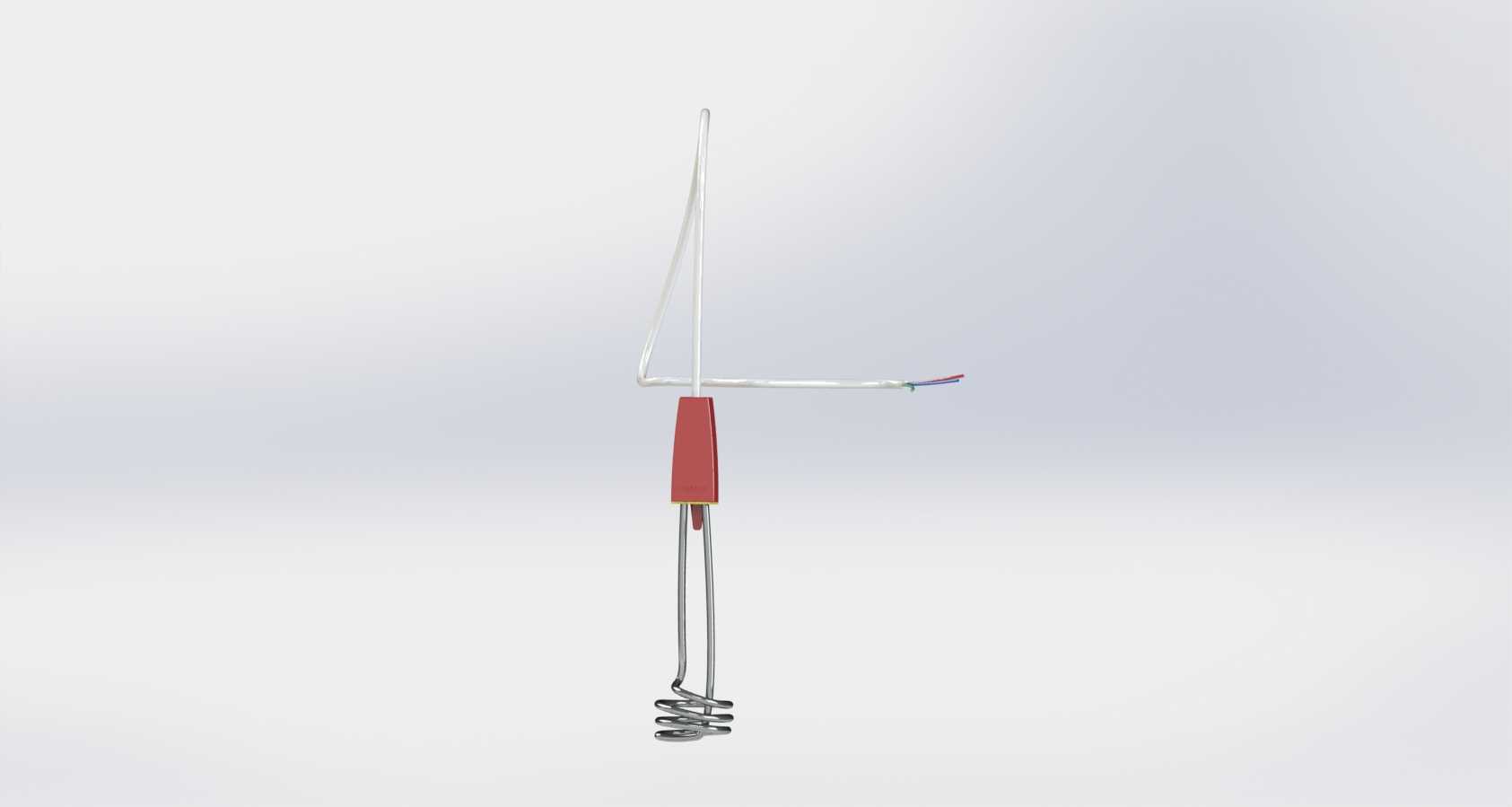

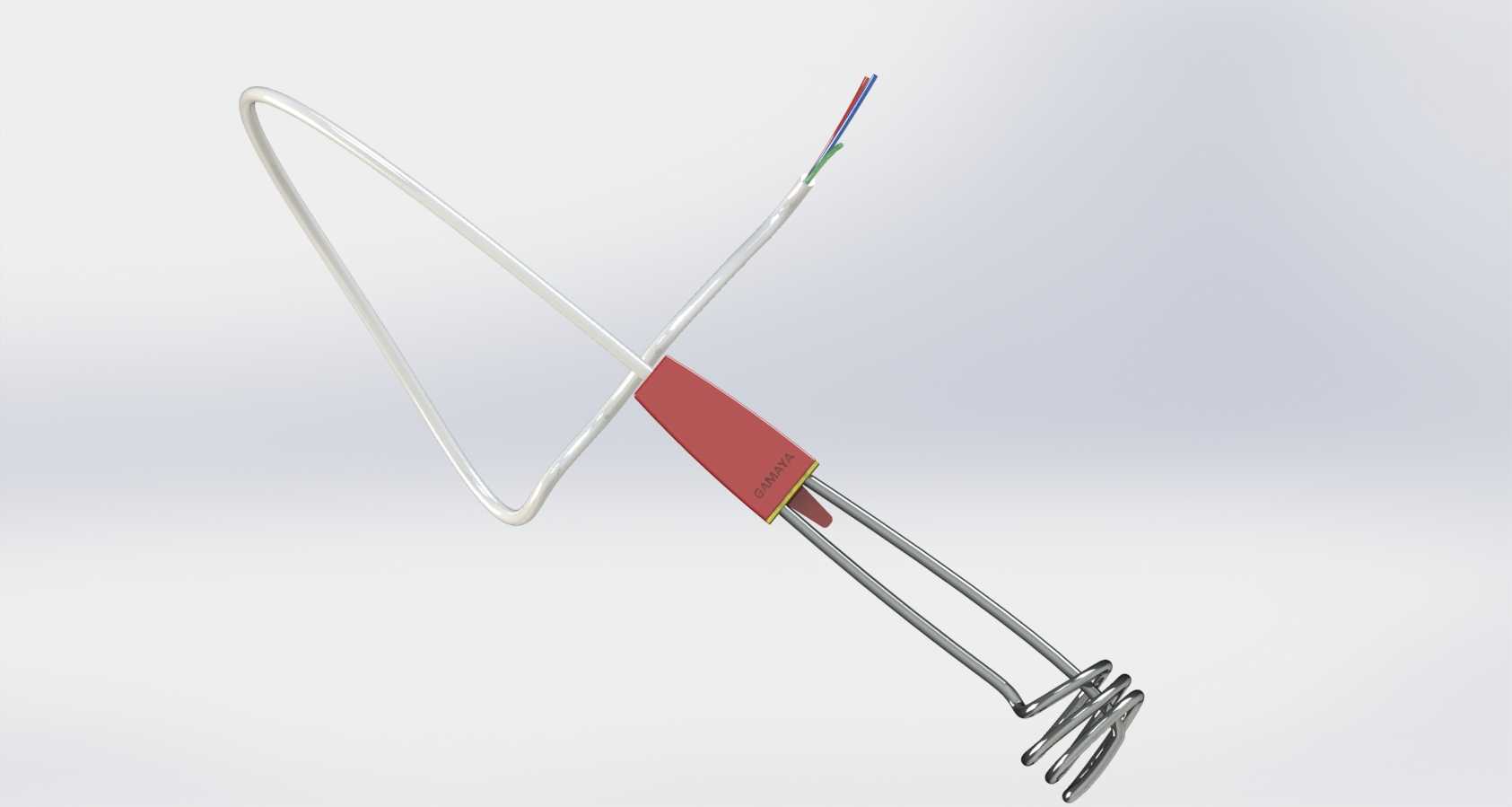

　　发热段往上延伸的两根金属导杆，做了平行等距的结构设计，两根导杆之间的间距是严格按照绝缘安全距离设定的，模型里还原的导杆直径，刚好匹配常规高温绝缘瓷套的内孔尺寸，导杆表面的粗糙度要求也和实际加工一致，不会出现绝缘套装配后松动、密封失效的问题。导杆外部的红色握持绝缘段，是用耐高温的酚醛树脂材质做的，这个部分的直径比导杆大出不少，一方面是作为安装时的受力部位，用户或者安装人员拧动固定螺母的时候，不需要直接接触金属导杆，避免安装时的扭力传导到内部发热丝连接处，导致焊点脱开；另一方面这个绝缘段把带电的导杆尾部和外部安装面完全隔离开，即使出现容器表面轻微渗水的情况，也不会发生漏电风险，绝缘段的长度刚好满足低压电器的爬电距离要求，不需要额外加装绝缘护套。

　　再往上的弯折金属挂杆，是这个结构很实用的一个设计点，很多人一开始会以为这部分是多余的结构，实际在无固定开孔的临时加热场景里，这个挂杆可以直接挂在容器的侧壁边缘，不需要额外做固定结构，就能把整个发热段完全浸入液面以下，避免发热丝干烧。挂杆的弯折角度是经过实际验证的，挂在常规厚度的容器壁上时，整个加热元件的重心刚好落在容器内部，不会出现侧翻、滑落的问题，挂杆末端的绝缘套头，是为了避免金属杆和容器壁直接接触，防止容器带电，同时也能防止挂杆刮伤容器的搪瓷或者不锈钢表面。

　　从安装边界的尺寸来看，这个模型还原的产品，螺旋发热段的最大外径控制得很小，适配内径50mm以上的容器开口就能顺利放入，不需要扩大容器的投料口或者检修口；整体浸入液面以下的长度，刚好覆盖大部分小型储水容器的液位下限，只要液位没过螺旋发热段最上端10mm以上，就能安全运行，不会出现干烧问题。导杆部分的长度，预留了足够的密封调节余量，不管是薄壁的塑料容器，还是厚度稍大的金属容器，都能通过调整固定螺母的位置，保证绝缘段和容器外壁贴合紧密，不会出现漏水的情况。

　　做这类加热元件的配套结构设计时，还要注意几个容易踩的坑：首先是发热段和容器底部的距离，不能贴到容器底，不然沉积在底部的水垢会包裹住发热丝，导致热量散不出去，这个模型里螺旋段最下端到导杆弯折处的距离，刚好预留了足够的间隙，安装后离容器底有20mm以上的距离，能减少水垢堆积带来的影响；其次是挂杆的长度，不能做的太长，不然收纳的时候会占用过多空间，也不能太短，不然挂在壁厚稍大的容器上时，固定不稳容易滑落，模型里的挂杆长度刚好适配市面上大部分常见的储水容器壁厚，通用性很强。另外，绝缘段和导杆的结合处，模型里做了台阶式的密封结构，实际生产中这个位置会灌封耐高温的密封胶，能防止水蒸气顺着导杆缝隙进入绝缘段内部，造成绝缘性能下降。

　　很多工程师在做小型加热设备的方案时，往往会把注意力放在容器、温控系统这些大部件上，忽略加热元件本身的结构细节，导致后期装配的时候出现干涉、安装空间不足、安全距离不够的问题，用这个还原度足够的三维模型做前期的装配校验，能提前发现很多结构上的问题，减少后期打样修改的次数。比如在做小型开水器的设计时，把这个模型导入装配体里，就能直接核对加热元件和液位传感器、进水口、排污口的位置关系，避免出现发热丝和其他部件距离过近，导致其他部件长期受高温影响老化加速的问题；在做临时加热装置的设计时，也能参考这个挂杆的结构，优化自身产品的固定方式，提升使用的便捷性。
