一英寸口径浮球式液位控制阀结构设计

　　在民用供水、小型工业储液、暖通循环水系统的液位控制场景里，浮球阀是无需外接电源、依靠浮力与介质压力实现自动通断的核心控制部件，一英寸公称通径的规格适配多数DN25口径的供水管路，常见于屋顶水箱、小型冷却塔补水管路、家用储水塔、小型工业储液槽的进水端，无需额外电控元件即可实现水位到达设定高度后自动切断进水，水位下降后自动开启补水，完全依靠机械结构实现闭环控制，故障率远低于带电控的液位控制方案，在无稳定供电、对可靠性要求高的供水场景中应用占比极高。这款浮球阀的设计从实际安装工况出发，首先明确一英寸通径对应的管路连接螺纹标准，阀体进水端采用标准管螺纹设计，可直接与同口径的镀锌管、PPR转接头直接对接，无需额外定制转接件，

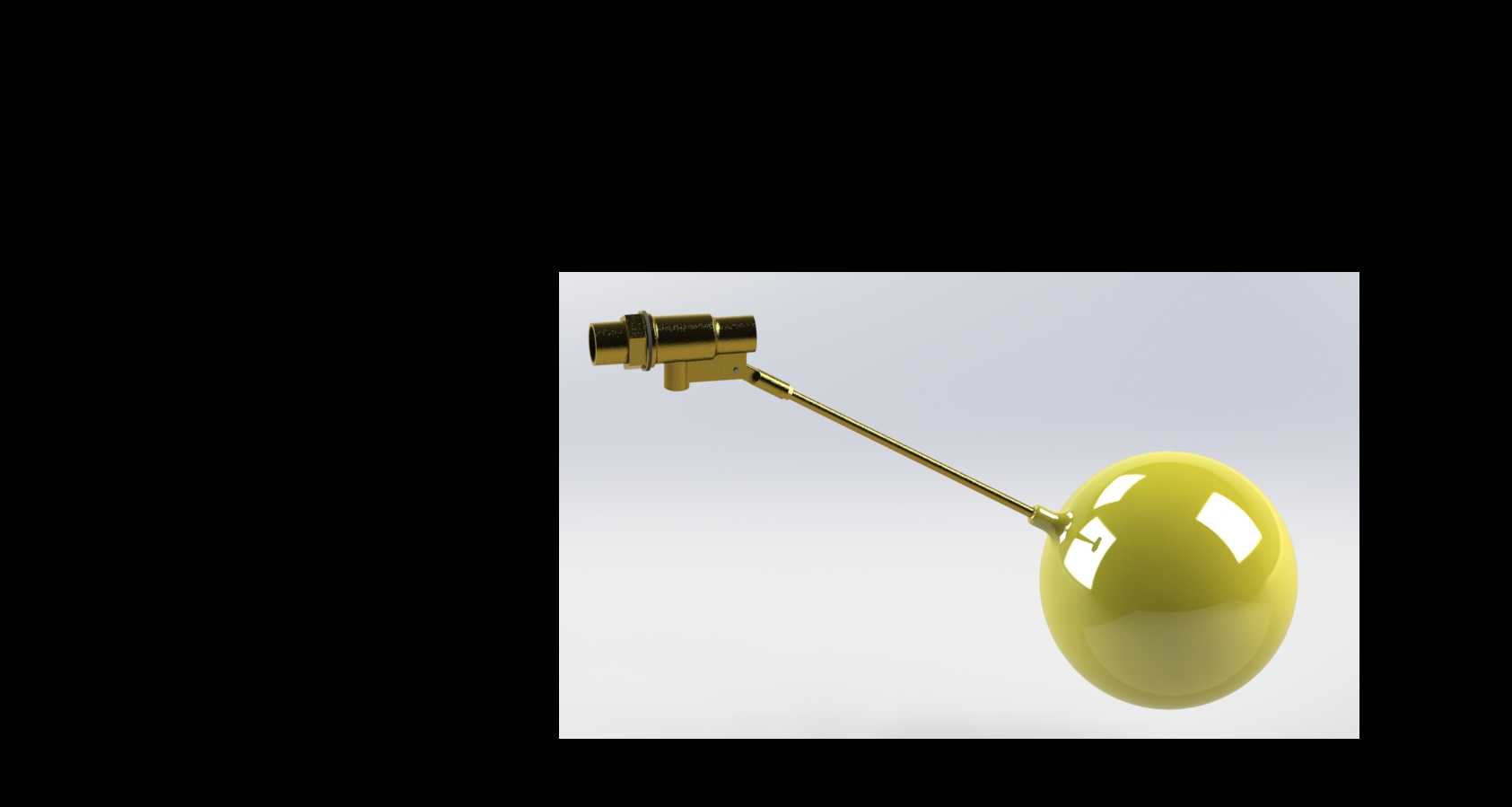

　　安装时阀体进水端与供水管路同轴连接，摆杆的摆动平面需与液面垂直，避免浮球升降过程中与箱体内壁、其他内置部件发生干涉。结构上分为阀体控制段、摆杆传动段、浮球感应段三个核心部分，阀体内部采用活塞式密封结构，介质压力作用在活塞端面，当浮球随水位上升到设定高度时，摆杆带动阀体内的密封压头逐步压紧密封座，切断进水通路；水位下降时浮球随液面下落，摆杆复位带动密封压头离开密封座，介质压力推动活塞开启通路，实现自动补水。摆杆采用分段铰接设计，可根据水箱的实际安装深度调整摆杆的有效长度，适配不同高度的储水容器，铰接位置采用间隙配合的销轴连接，长期浸泡在水中也不会出现卡滞，摆杆表面做钝化处理，耐水腐蚀性能满足长期浸水使用要求。浮球采用空心薄壁球形结构，

　　球形设计在液面波动时不会出现侧向卡滞，浮力均匀作用在摆杆末端，空心结构提供足够的浮力克服阀体内密封结构的复位阻力，保证水位到达设定位置时能可靠关断，不会出现关闭不严持续溢水的问题。设计过程中重点考虑了安装边界的适配性，阀体本身的轴向长度控制在常规管路安装的预留空间范围内，摆杆完全下垂时的整体高度适配多数常规水箱的顶部安装空间，浮球的外径尺寸经过核算，在一英寸通径对应的供水流量下，浮球提供的浮力足够抵消进水压力对密封面的冲击，避免进水压力过大导致阀门无法正常关闭。密封副采用软质密封材料，关断时无泄漏，同时密封件为可更换结构，长期使用出现密封磨损后，无需更换整个阀体，仅需拆开阀盖更换密封垫即可恢复性能，降低后期维护成本。

　　在实际选型应用中，一英寸口径的浮球阀适配的供水压力范围覆盖常规市政供水压力，无需额外加装减压阀即可正常工作，安装时需注意在阀体进水端前加装简易过滤器，避免水中的砂石杂质进入阀体内部卡滞活塞结构，影响关断可靠性。不同于大口径浮球阀需要额外的导流结构，一英寸小通径的结构可以将进水水流直接导向水箱侧壁，避免进水直接冲击液面造成波浪导致浮球频繁跳动，延长铰接结构的使用寿命。整个结构没有复杂的传动零件，所有运动部件的运动行程都经过冗余设计，即使浮球出现少量的位置偏移，也能可靠触发关断动作，适合在无人值守的供水场景中长期使用，日常维护仅需定期清理浮球表面附着的水垢、杂质，保证浮球升降顺畅即可，无需复杂的保养操作。
