多工位立式蒸汽吸入处理装置结构设计

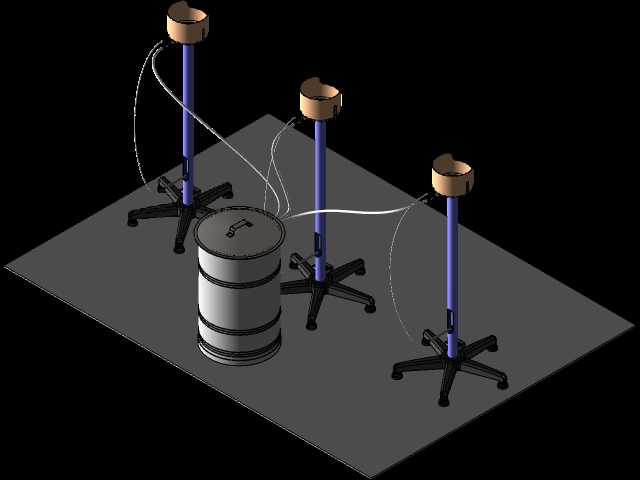

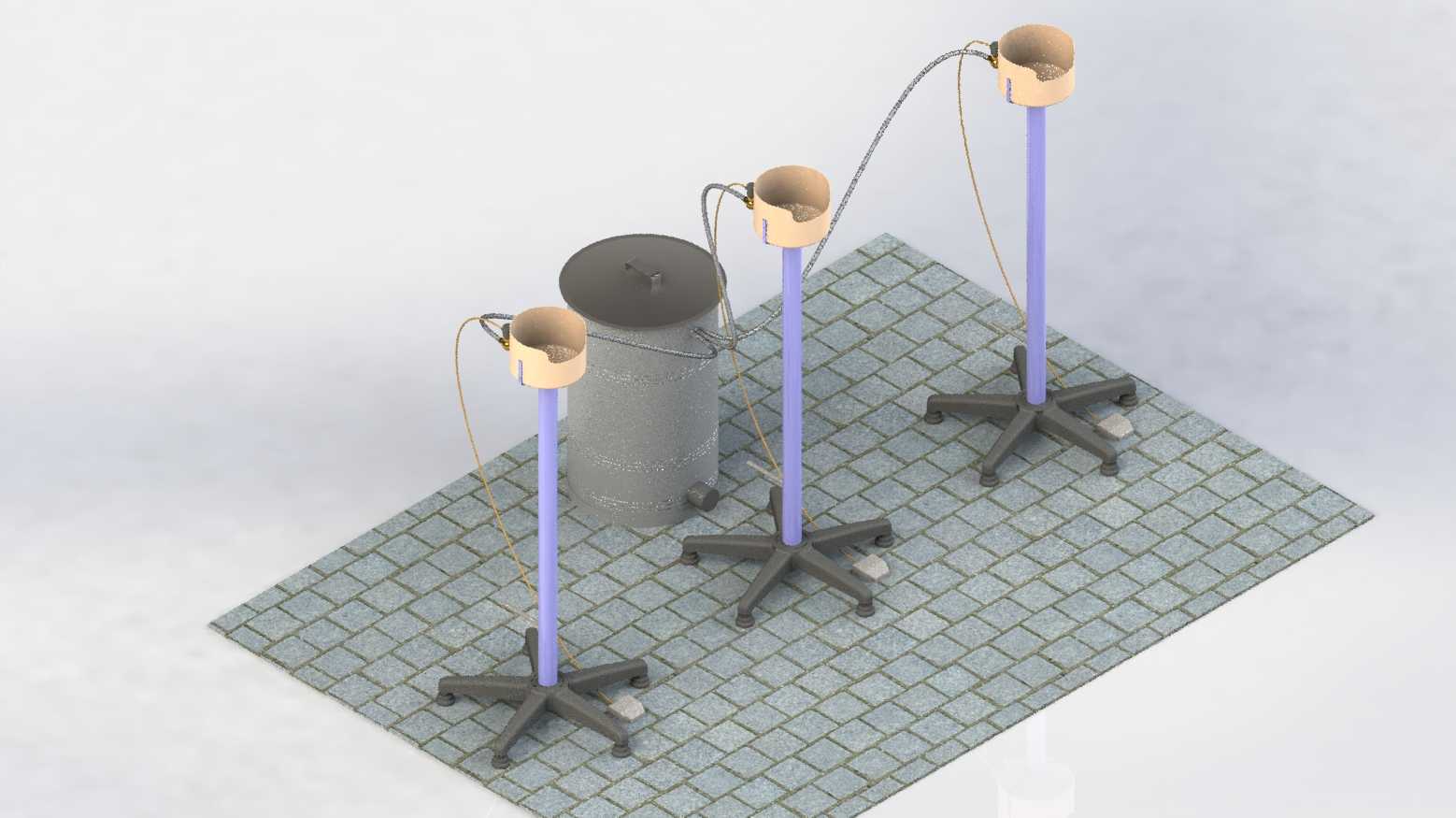

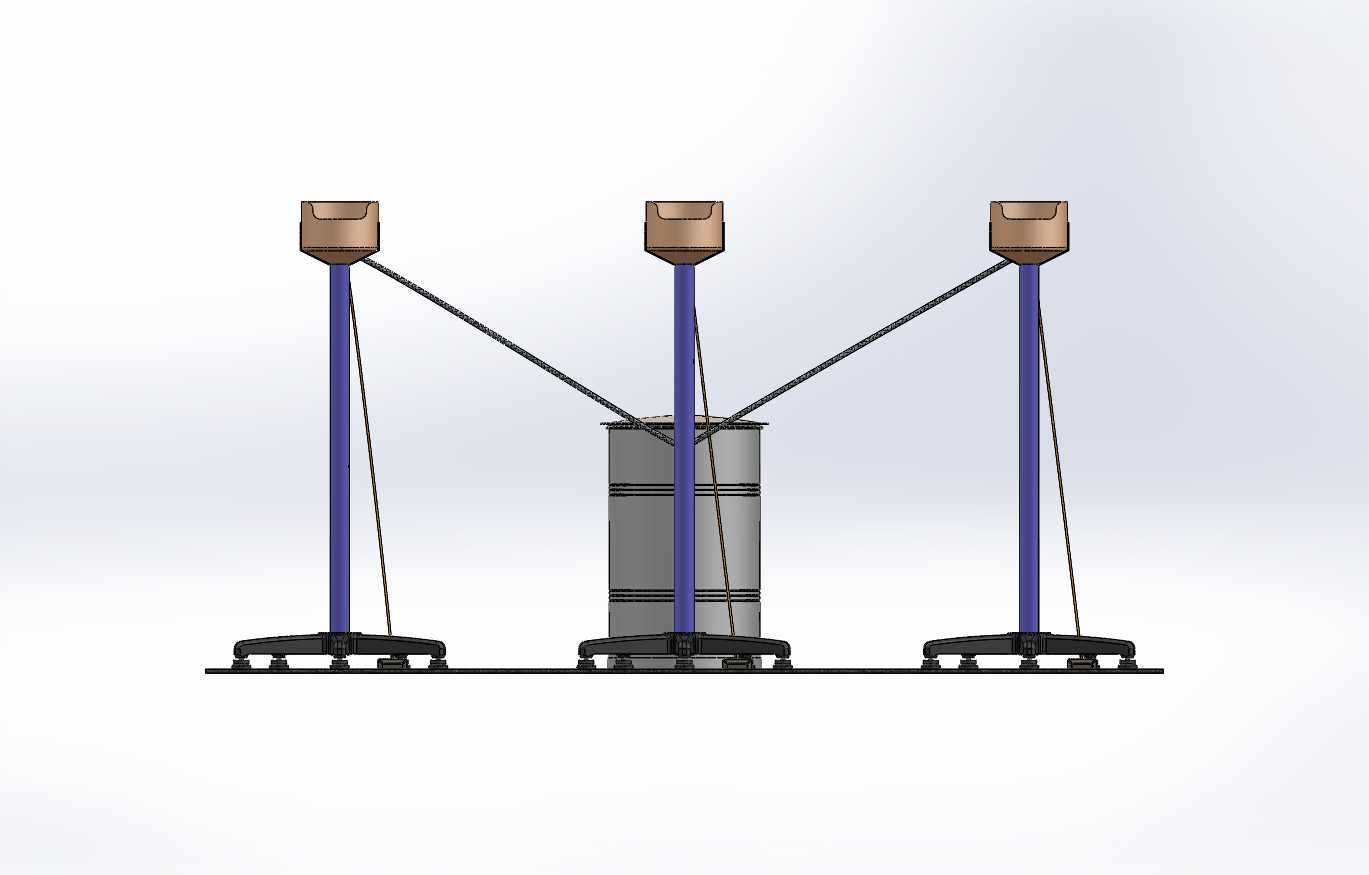

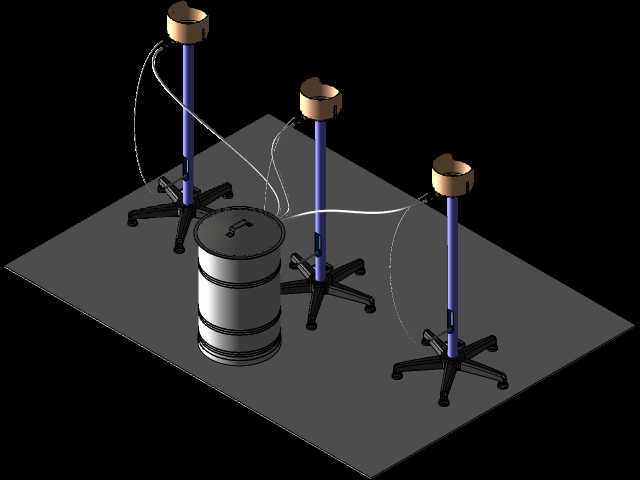

　　这套多工位立式吸入处理装置，主要面向需要集中式蒸汽吸入、消杀作业的生产与实验场景，常见于医药制剂分装车间的工位消杀、小型实验动物饲养环境的蒸汽给药、食品加工工位的局部蒸汽消毒环节，可同时覆盖三个独立作业工位，减少单台设备的重复布设成本。从结构布局来看，整套装置采用中心储料罐搭配三个周向分布立式支撑臂的排布方式，中心罐体作为蒸汽发生与介质存储的核心载体，底部设置带防滑脚垫的安装底座，三个支撑臂沿罐体周向120度均匀分布，每个支撑臂底部同样配置独立的防滑支撑脚垫，整套设备的安装边界可控制在直径1.8米的圆形区域内，立式支撑臂的有效作业高度为1.2米，适配常规站立作业的工位高度需求，无需额外搭建操作平台即可直接落地使用。

　　功能设计上，每个立式支撑臂顶部设置独立的吸入调节头，可根据作业需求调整吸入角度与覆盖范围，支撑臂内部集成蒸汽输送管路与电晕发生模块的走线通道，管路采用耐温耐腐蚀的硬质材质，避免长期接触高温蒸汽出现老化变形，连接中心罐体与顶部吸入头的斜向支撑构件同时承担管路防护与结构加强作用，抵消立式臂单侧受力产生的倾覆力矩，无需额外加装斜拉固定件即可保证单工位操作时的整体结构稳定性。中心罐体采用三段式快拆结构，上下段通过密封卡箍连接，方便内部介质更换与腔体清洁，罐体侧壁设置液位观察槽，可直观查看内部介质存量，避免干烧或介质溢出问题。

　　设计过程中重点考量了多工位同时作业的压力均衡问题，每个支撑臂的输送管路入口处设置独立的流量调节结构，可根据不同工位的作业需求单独调整蒸汽输出量，避免单工位流量过大导致其余工位压力不足的情况；电晕模块与蒸汽通路做了隔离设计，电路部分设置独立的密封腔，防止蒸汽渗入造成电路故障，同时电晕模块的输出端与蒸汽出口做了同轴排布，可在蒸汽输出过程中同步完成电晕消杀处理，提升吸入介质的洁净度。顶部吸入头采用圆弧过渡的集气腔设计，出口处设置匀流板，让输出的蒸汽流场更均匀，避免局部流速过高造成的作业不适，吸入头与支撑臂采用可转动连接结构，水平方向可360度旋转，垂直方向可在0到45度范围内俯仰调整，适配不同作业姿态的使用需求。

　　安装层面，整套设备的所有支撑脚垫都设置了高度调节螺纹结构，可在不平整的地面上调整水平度，保证罐体垂直与支撑臂的受力均匀，设备总重量控制在合理范围内，底部支撑框架采用一体化焊接结构，无需现场组装即可直接部署，外接管路与电路接口都设置在罐体下部的隐蔽区域，避免管线外露影响作业通行，同时接口采用标准快插形式，方便后期维护时的管线更换。针对日常使用的维护需求，所有与介质接触的部件都采用光滑无死角的表面处理，减少介质残留与细菌滋生，快拆结构的密封件采用通用标准规格，更换成本低且采购便捷，支撑臂的外部护罩采用卡扣式连接，无需专用工具即可拆开检查内部管路与线路状态，降低日常运维的操作难度。
