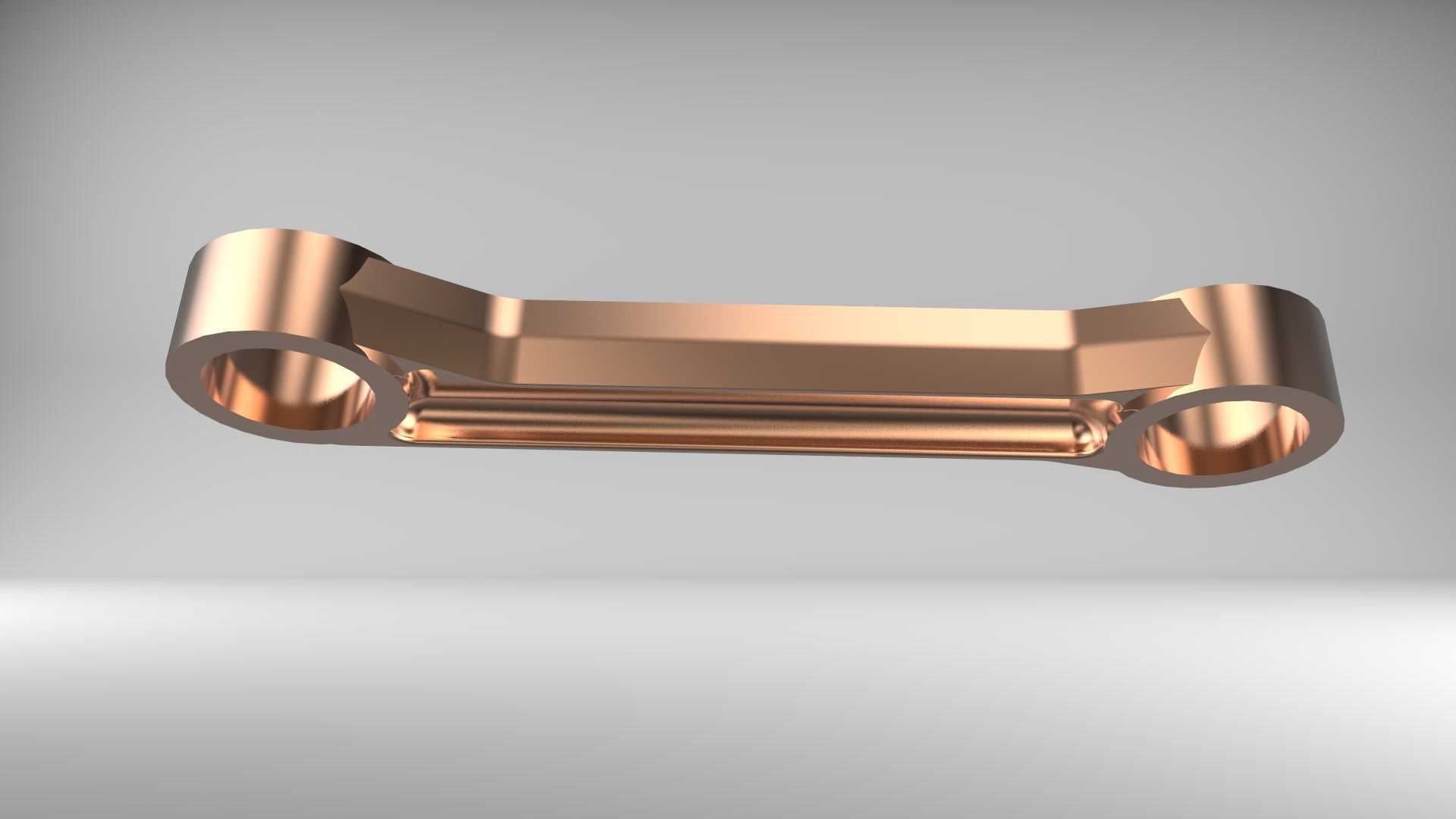

车辆行走系统双孔连接车轮支架

　　在非道路行走机械、低速代步车辆以及小型专用作业设备的行走轮系布局中，这类双端环孔结构的支架承担着轮组与车架主体之间的载荷传递与定位约束作用，区别于集成式铸造轮座，分体式连杆型支架的适配灵活性更高，能够在轮组跳动、路面冲击传递过程中通过自身结构的刚性形变吸收部分瞬时冲击，避免硬连接状态下的应力集中直接作用于车架焊接点位。从实际装配场景来看，这类支架的两端环孔分别对应不同的装配接口：一端环孔通过销轴与车架侧的安装支座铰接，保留小角度的摆动余量，适配行走过程中轮组随路面起伏的上下位移，抵消非铺装路面带来的轮组位置偏移；另一端环孔则与车轮轮轴、转向节或者减震阻尼构件连接，承担车轮的垂直载荷以及行进过程中的纵向牵引力、横向侧倾力，在部分带转向功能的轮组布局中，该端环孔还需要预留足够的避让空间，避免转向动作中与周边的制动管路、线束护板产生运动干涉。

　　设计阶段首先要明确的是安装边界的约束条件，两端环孔的中心距是核心尺寸参数，直接决定轮组相对于车架的安装位置，一旦中心距偏差超过允许范围，会导致轮距错位、轮胎偏磨甚至轮组运动卡滞；环孔的内径尺寸需要与配套的销轴、轴套外径做公差匹配，通常采用基孔制间隙配合，保证铰接转动的顺畅性，同时配合面的表面粗糙度需要控制在合理区间，减少长期往复摆动带来的磨粒磨损，延长构件的服役周期。支架主体的截面采用变厚度设计，两端环孔位置因为存在应力集中效应，局部做加厚处理，环孔与中间杆身的过渡位置采用大圆弧过渡，避免直角转折带来的应力突变，中间杆身部分则根据载荷分布做等强度优化，在保证整体抗弯、抗扭刚性的前提下尽可能减少冗余材料，降低构件自身重量，减少行走系统的非簧载质量，提升轮组的贴地性能。

　　从结构功能特性来看，这类支架不承担动力输出的扭矩传递作用，核心功能是维持轮组的空间定位、传递多向载荷，因此在结构验证阶段需要重点校核极限工况下的结构强度：比如单侧轮组过障碍时的垂直冲击载荷、紧急制动时的纵向惯性载荷、转向侧滑时的横向载荷，确保在最大载荷工况下支架的最大应力值低于材料的屈服强度，同时形变量控制在允许范围内，避免因支架形变导致轮组定位参数失准。在实际选型适配过程中，需要注意支架的环孔端面安装空间，部分配置密封轴套、润滑注油嘴的结构，需要在环孔外侧预留足够的操作空间，方便后期维护时的注油保养以及易损件更换；杆身部分的外形轮廓需要避开周边的减震器、制动卡钳等部件的运动包络，尤其是在轮组上下跳动达到极限行程时，支架与周边构件的最小安全间隙需要控制在3mm以上，防止运动过程中出现硬碰撞。

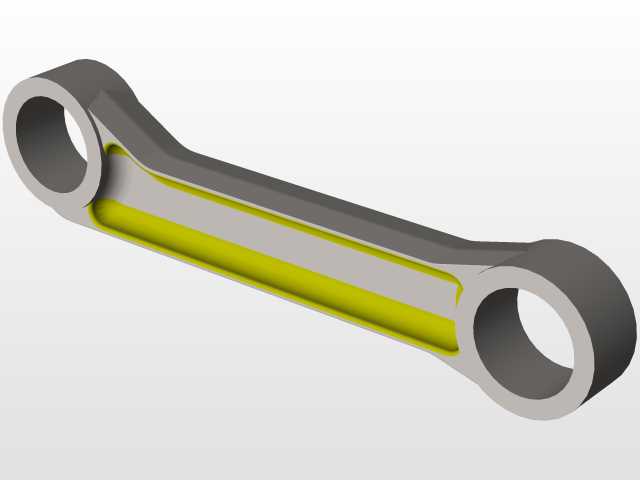

　　不同于冲压焊接式的轮组支架，这类一体成型结构的支架整体刚性更均匀，不存在焊接接缝处的强度薄弱点，在长期交变载荷作用下不容易出现焊缝开裂的失效问题，适合在载荷波动较大、作业环境复杂的设备上使用。在三维建模过程中，需要重点还原过渡圆角、环孔倒角、安装面平面度这些细节特征，这些特征直接影响后续的工艺可行性——比如环孔端面的倒角是为了压装轴套时的导向，杆身与环孔衔接处的圆角是为了锻造或者机加工过程中的应力释放，避免加工过程中出现工件变形。装配验证环节可以通过运动仿真模拟轮组全行程的摆动过程，检查支架在各个极限位置与周边部件的间隙状态，提前排查干涉风险，减少后续实物试装阶段的整改工作量。
