可拆卸式对称结构工业合页铰链结构设计

　　这类可拆卸式对称铰链常被用在工业设备防护门、小型机柜检修门、非标自动化设备的透明观察窗翻盖、工装夹具的开合挡板上，和普通民用家装合页不同，工业场景下的铰链需要承受频繁开合带来的磨损，同时要兼顾安装后的拆卸便利性——很多设备后期维护时不需要把整个门体从机架上完全拆下，只要抽出中间的销轴就能快速分离门体和安装座，大幅缩短运维的拆装时间。

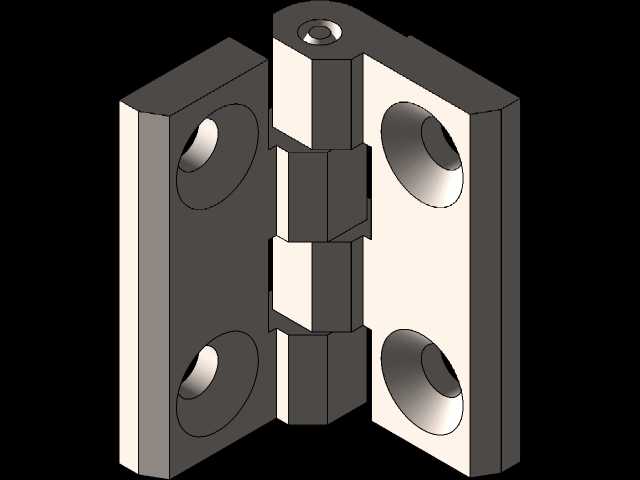

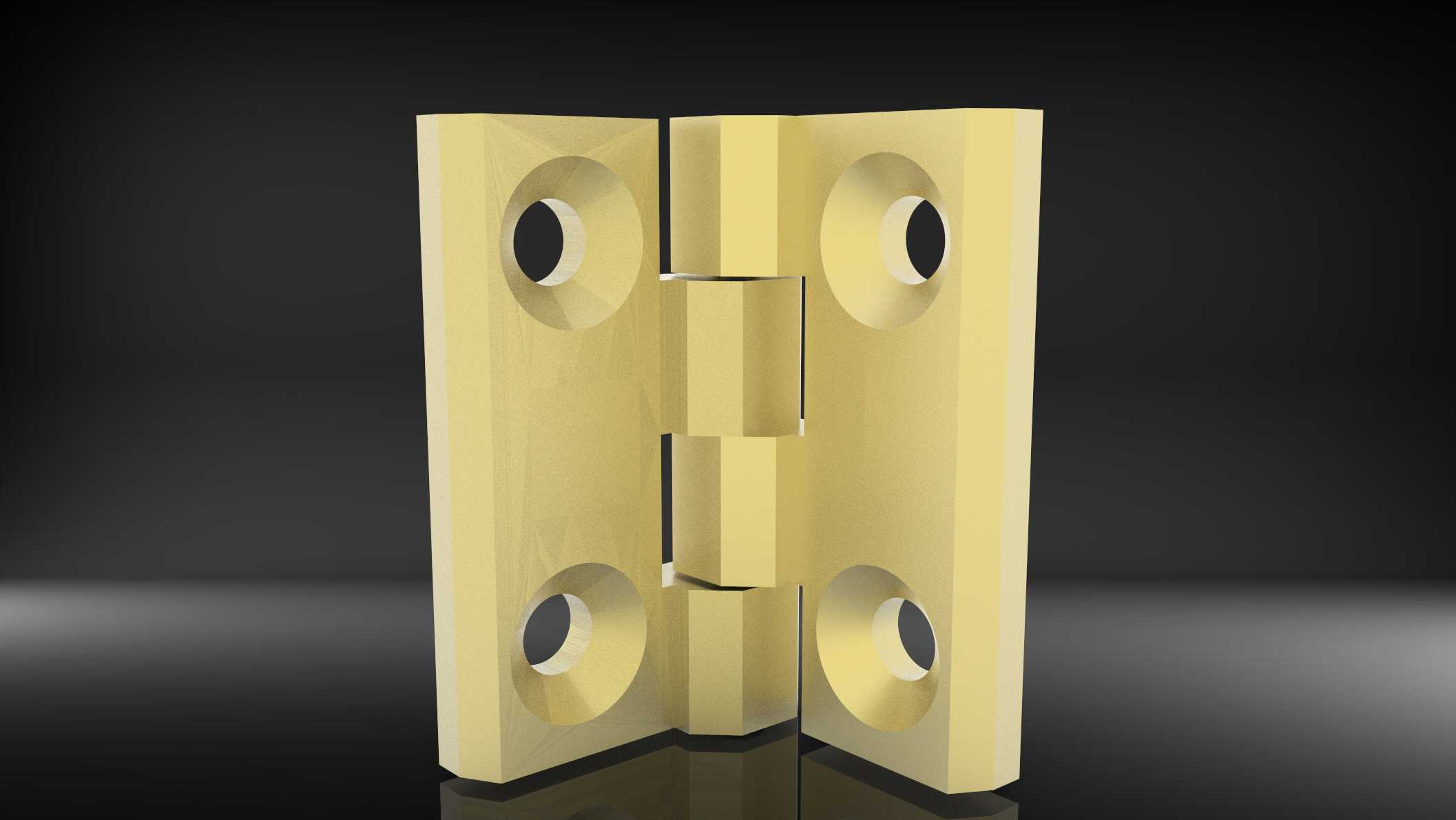

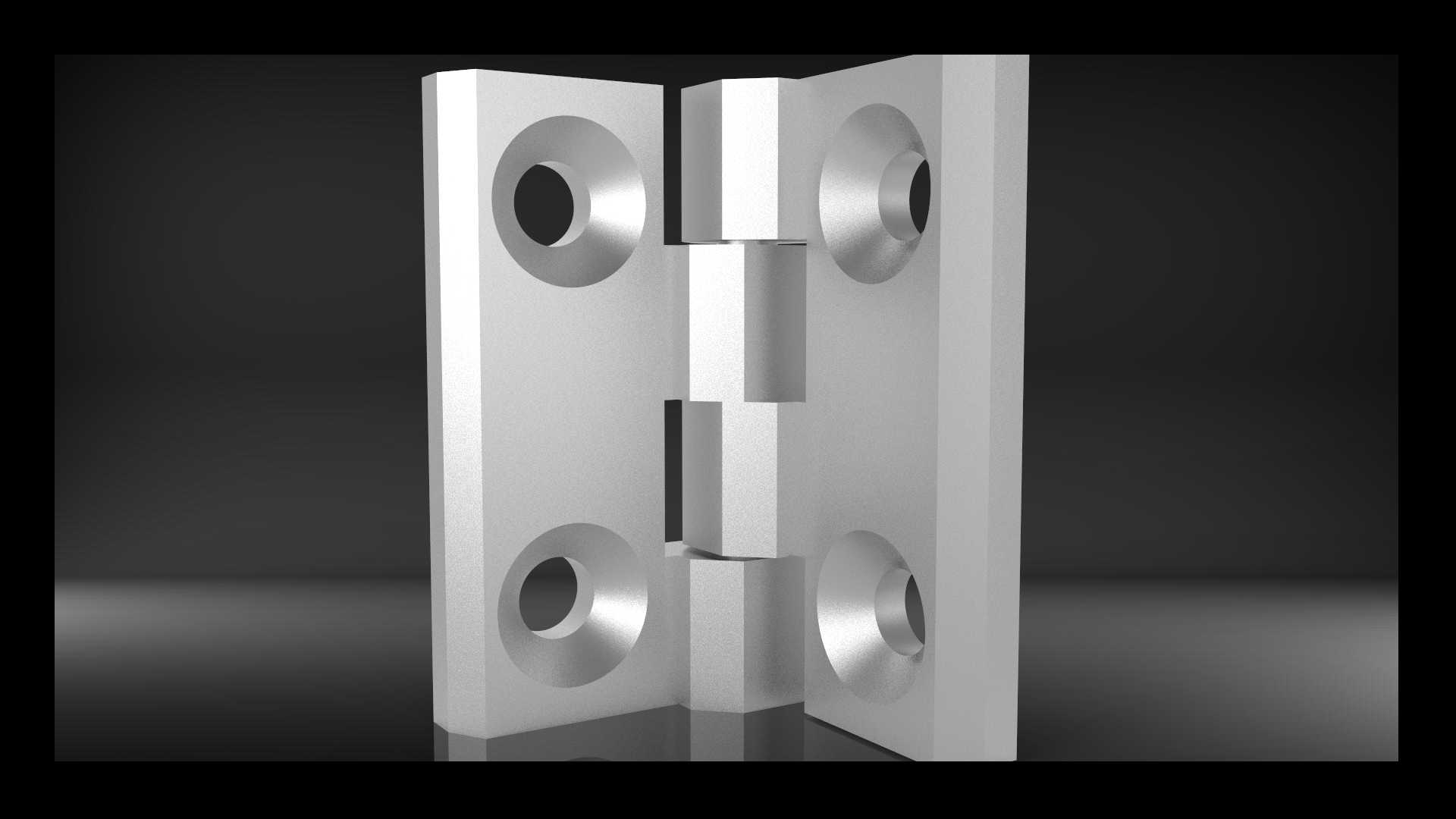

　　从结构上看，这款铰链采用左右完全对称的两个安装页片搭配中间插拔式销轴的设计，两个页片的结构完全一致，加工时只需要开一套冲压或者铣削工装就能完成两个页片的生产，能有效降低加工环节的换模成本，也减少了备件的库存种类，现场更换时不需要区分左右页片，拿取零件就能直接装配。每个页片上设置了两个沉头安装孔，孔位的沉头深度刚好能容纳标准内六角圆柱头螺钉的头部，安装完成后螺钉头不会突出页片表面，不会在门体开合过程中剐蹭周边的管线或者操作人员的衣物，两个安装孔的中心距按照常用的工业铝型材、冷轧钢板机柜的安装孔位规范设置，适配市面上多数标准机柜的安装边界，不需要现场二次打孔改孔。

　　设计时首先考虑的是转动间隙的控制，页片和销轴配合的轴套部分做了略大于销轴直径的公差配合，既保证销轴插拔顺畅，又不会因为间隙过大导致门体安装后出现下垂晃动的问题，销轴两端做了小尺寸的倒角，装配时不需要精确对准就能顺利插入轴孔，降低现场装配的对位难度。页片的主体部分做了等厚度的实体设计，没有多余的减重镂空，因为这类小尺寸铰链的承重要求虽然不高，但如果做镂空结构反而会在频繁开合的应力集中位置出现断裂风险，实心结构的抗冲击性能更好，哪怕设备搬运过程中出现磕碰也不容易出现变形。

　　安装边界上，这款铰链的页片厚度控制在常规工业铰链的常用尺寸范围内，闭合状态下两个页片的总厚度不会超过常规机柜门框的预留间隙，不需要在门框或者门体上额外铣出沉位来容纳铰链，直接贴装在板材表面就能完成固定。销轴的长度刚好匹配两个页片叠合后的总轴孔长度，装配后销轴两端不会突出页片外侧，既避免了销轴剐蹭周边结构，也防止设备运行过程中销轴被其他部件剐蹭脱出。转动过程中，两个页片的开合角度可以达到180度，完全打开后门体能和安装面保持平行，不会因为铰链的转动角度限制导致检修门打开角度不足，影响内部设备的操作空间。

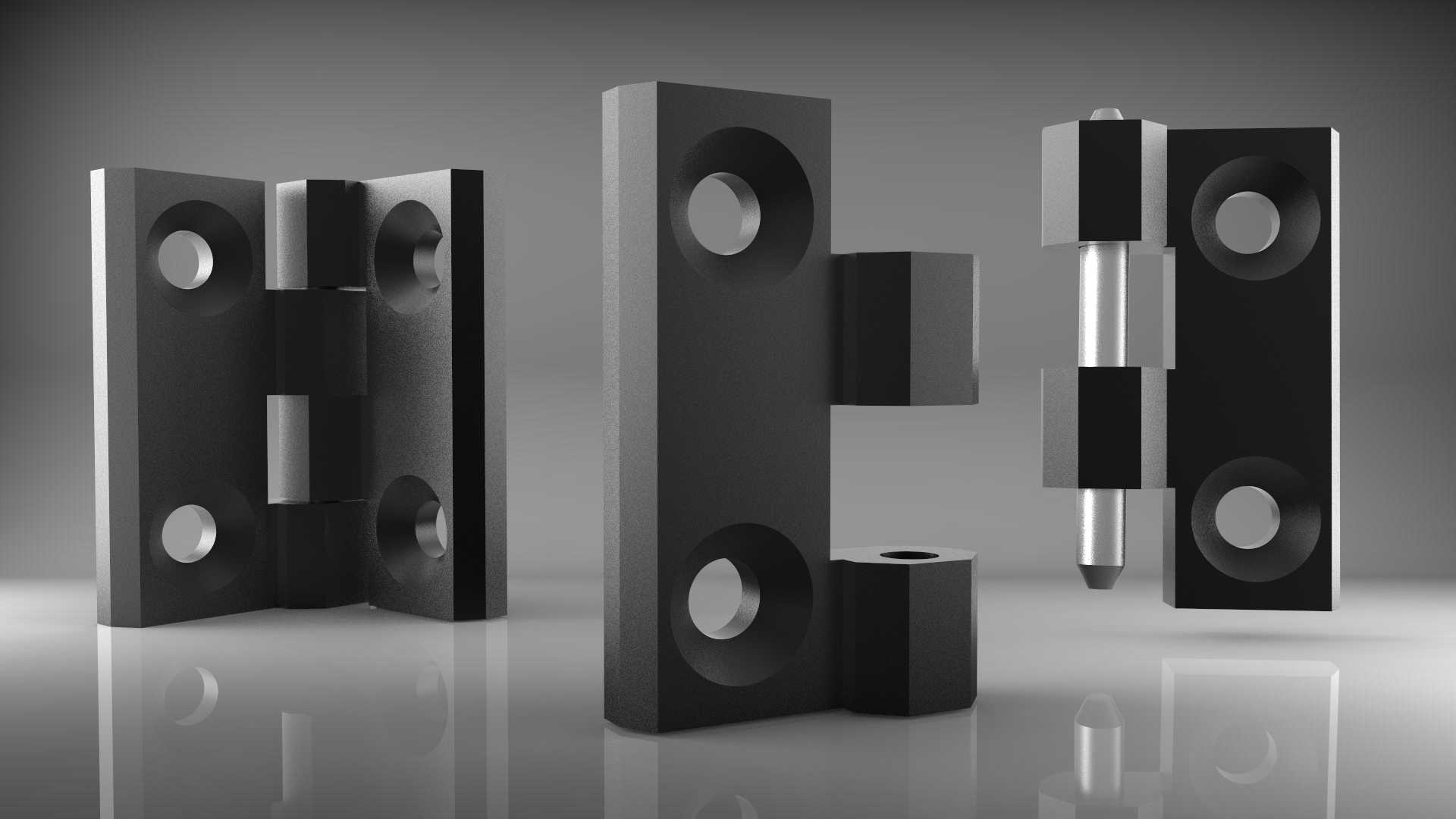

　　在细节处理上，页片的所有外边缘都做了小尺寸的倒角去毛刺处理，不会因为锐边割伤装配或者运维人员，轴孔的端面也做了轻微的倒角，减少销轴插入时的卡顿感。这种对称结构的铰链在实际选型时，只要安装面的平面度满足常规钣金加工的要求，安装后就能保证转动顺畅，不需要额外调整页片的同轴度，因为两个页片的轴孔位置在加工时已经通过工装保证了位置精度，现场装配只需要把两个页片分别固定在门体和机架上，插入销轴就能完成整个铰链的安装，不需要复杂的调试步骤。和焊接式的不可拆卸铰链相比，这种插拔销轴的结构在后期维护更换时，不需要拧下所有安装螺钉，只要抽出销轴就能单独更换损坏的页片，维护成本更低，也不会因为反复拆装安装螺钉导致板材上的螺纹孔滑牙。
