笔记本电脑充电接口插头结构设计

日常做消费电子结构设计时，这类笔记本充电端口的接插件是很常见的设计对象，很多刚入行的工程师容易把这类小零件想的太简单，实际要兼顾的边界条件一点不少。先从实际应用场景说，这类插头是笔记本电源适配器和机身供电接口的连接载体，日常使用中用户会频繁插拔，还可能遇到拖拽线缆、斜向插拔、外力磕碰的情况，同时还要满足安规绝缘、接触导通稳定的核心要求，不能出现接触不良、插接过松或者过紧、外壳开裂的问题。

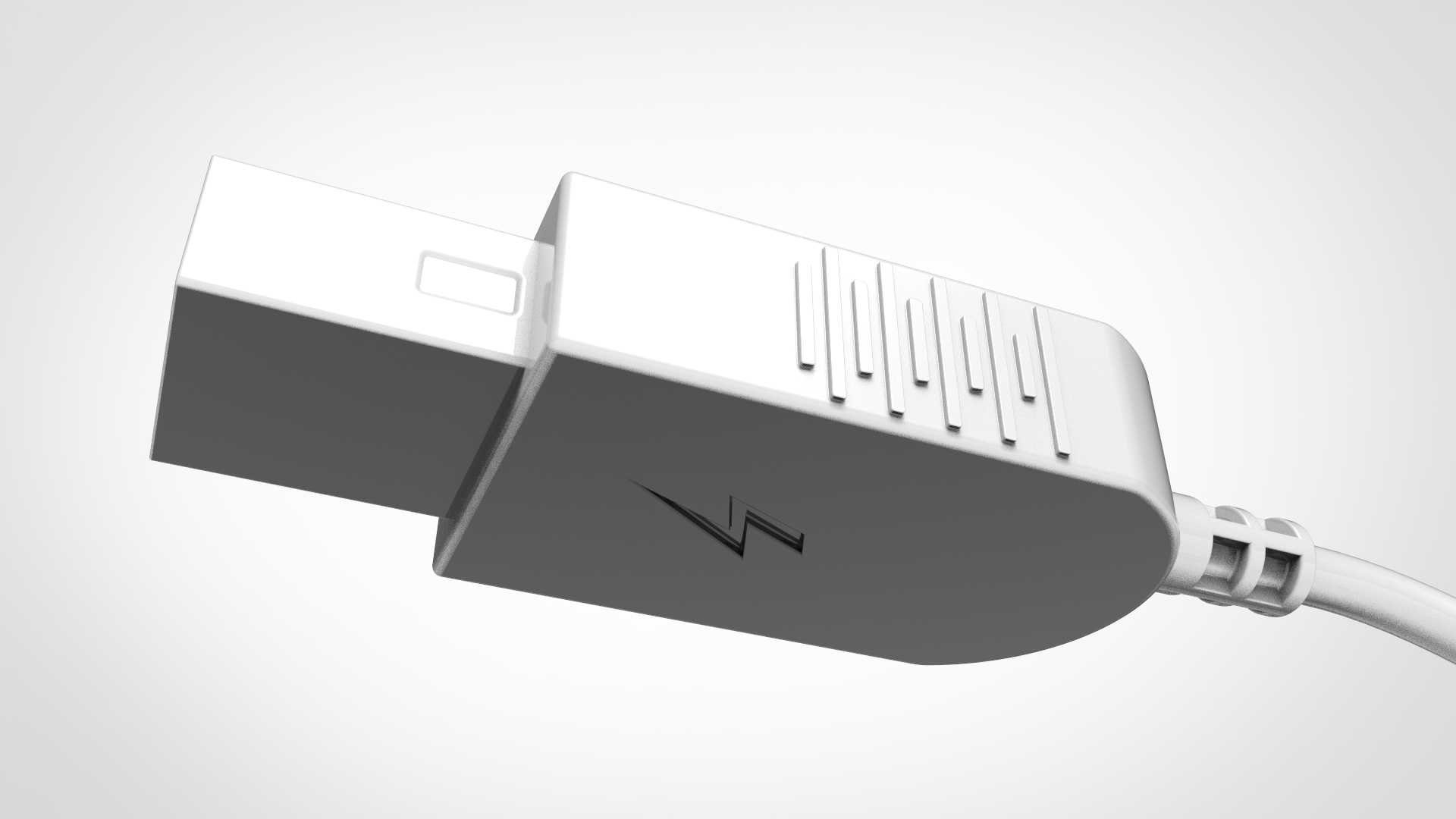

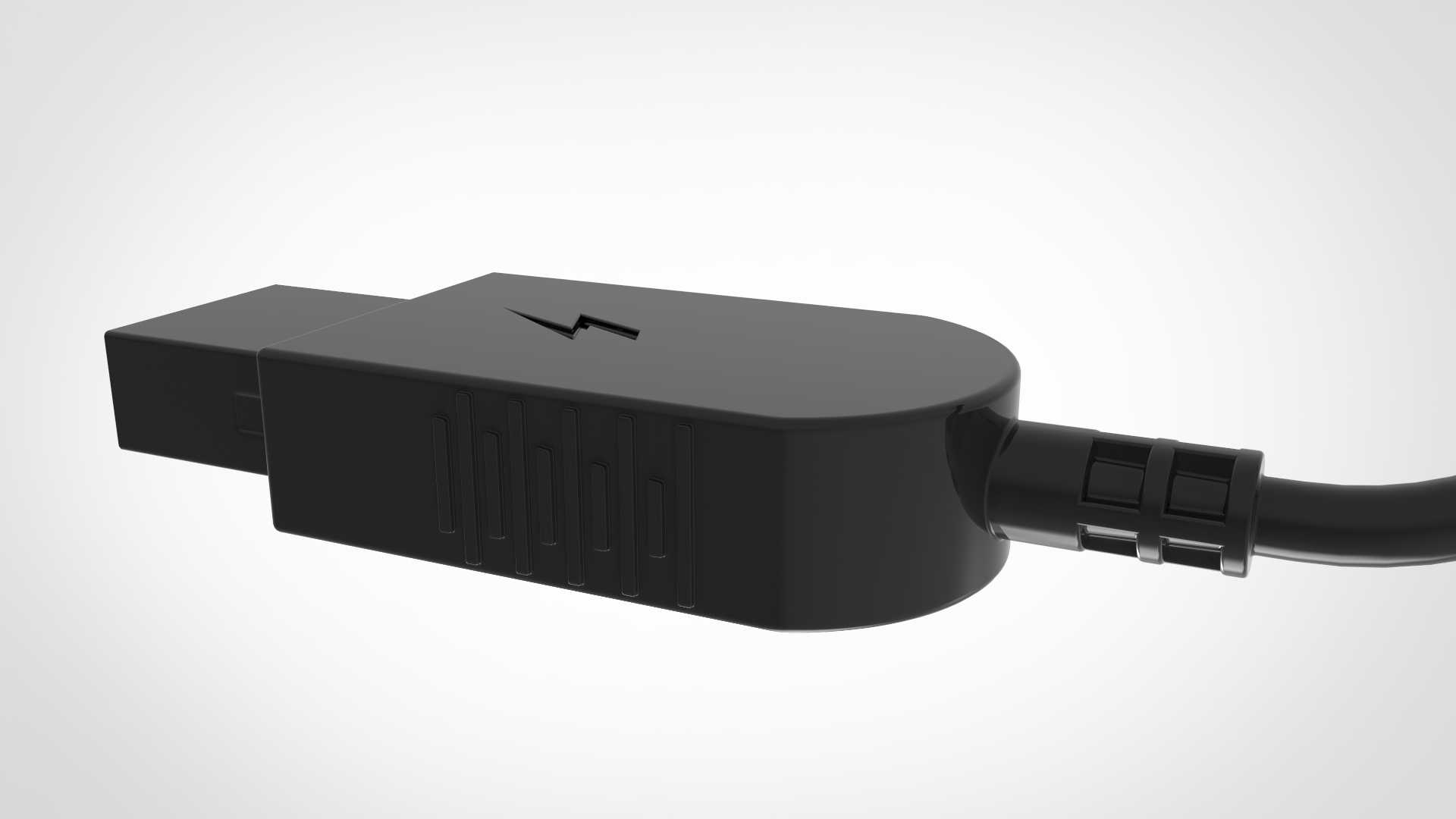

设计思路上，首先要把接触导通的可靠性放在第一位，内部的金属接触端子需要保证足够的插拔寿命，按照消费电子的通用要求，正常插拔循环要达到数千次不出现接触电阻超标的情况，端子的固定结构要做防松设计，避免多次插拔后端子移位导致的导通失效。外壳部分采用注塑一体成型的结构，线缆出线位置做了多级防弯折的筋位设计，就是图中插头尾部靠近线缆位置的凹凸结构，这个结构是为了分散线缆弯折时的应力，避免线缆根部因为反复弯折出现线芯断裂、外皮破损的问题，很多用户遇到的充电线根部断皮的问题，就是这个位置的应力释放结构设计不到位导致的。

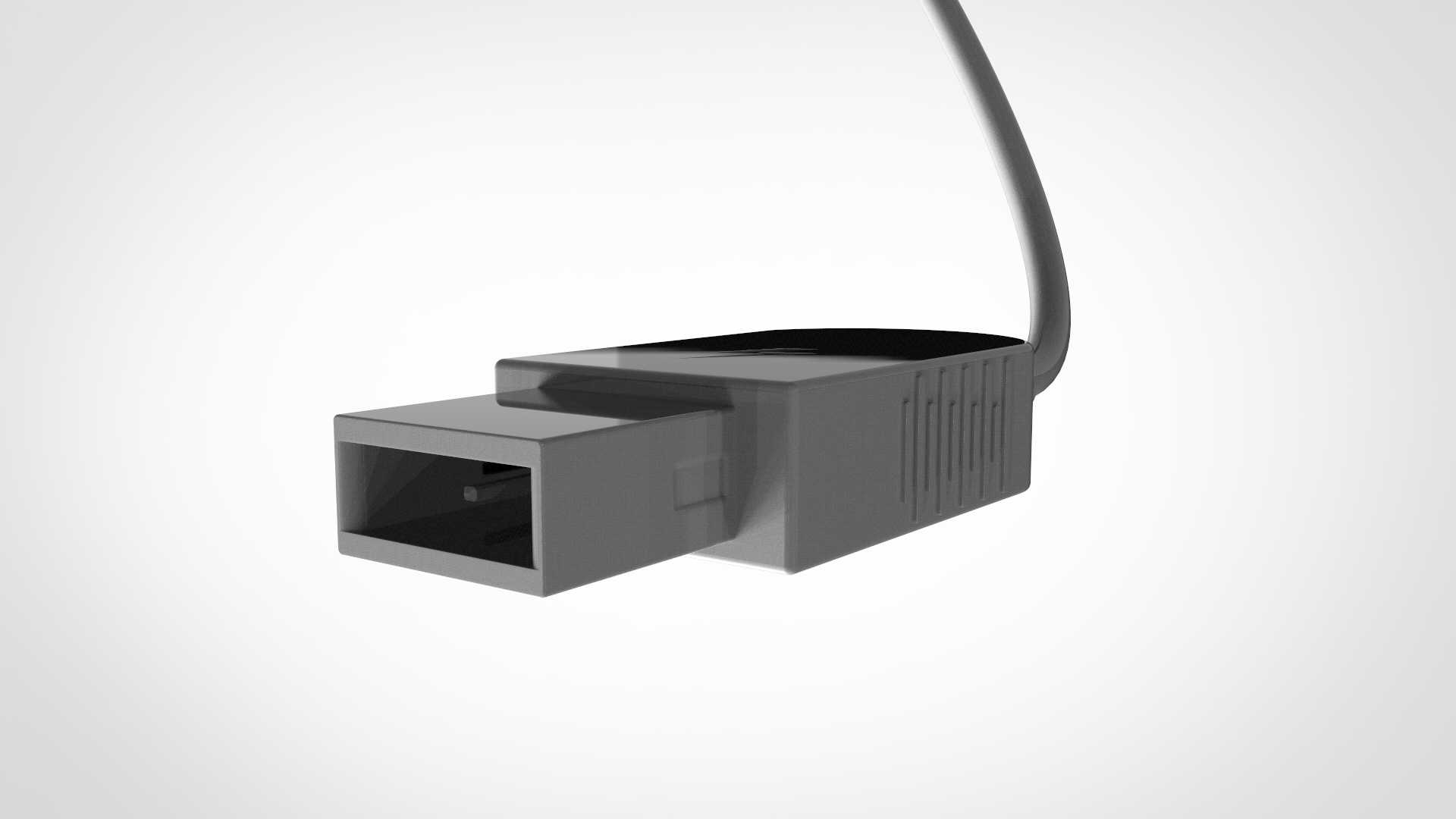

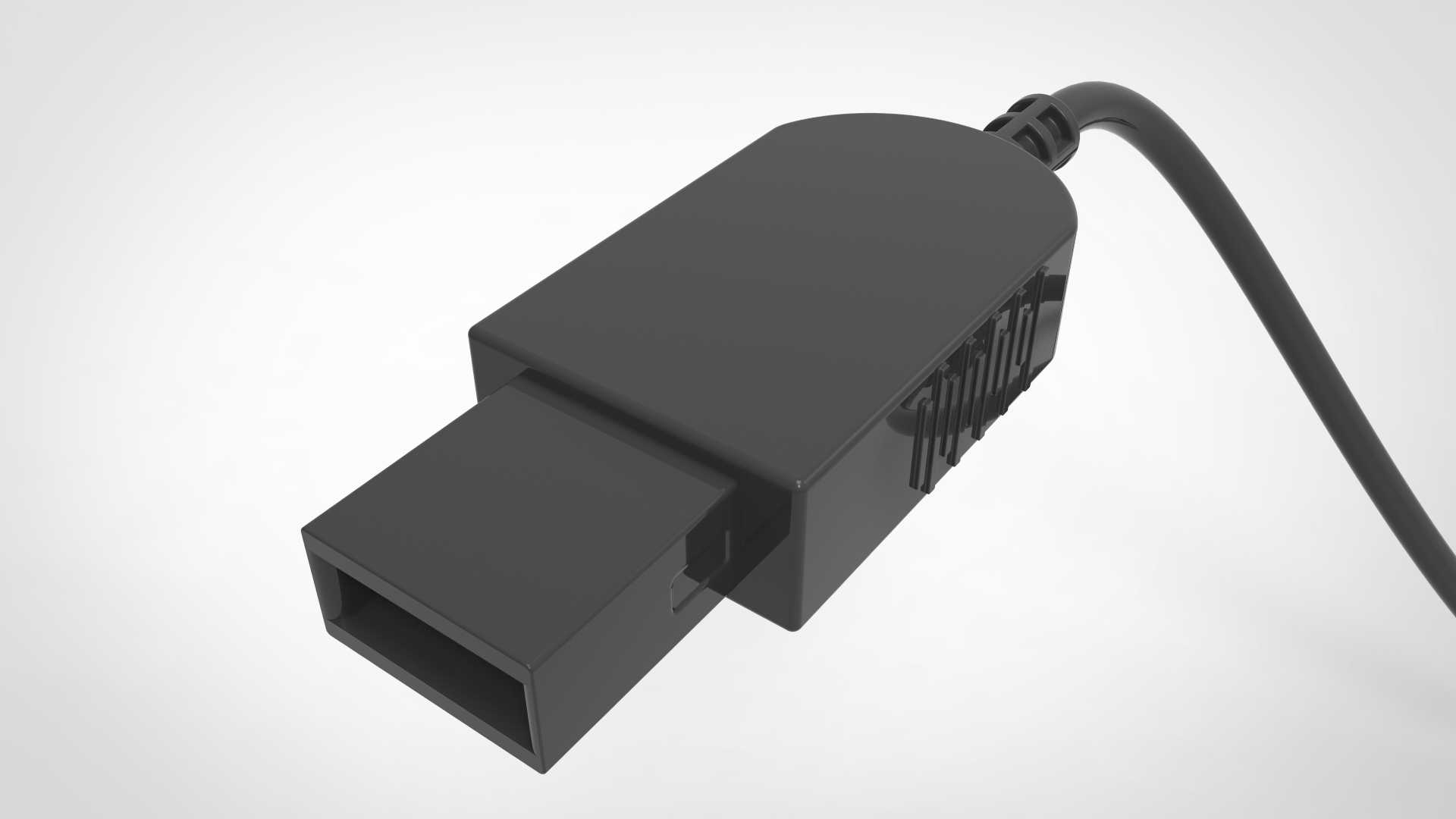

外形尺寸上，这类插头的握持段做了圆弧过渡的处理，没有尖锐的棱角，方便用户插拔时施力，插头的插入端尺寸要和笔记本端的母座尺寸做严格的公差配合，插入端的卡扣结构要保证插入后有足够的保持力，不会因为轻微拉扯就脱落，同时插拔力要控制在用户手感舒适的区间，不能出现需要用很大力气才能插拔的情况。安装边界方面，插头外壳的内部要预留足够的空间容纳焊接后的端子和线缆线芯，绝缘壁厚要满足安规要求，不同极性的带电部件之间的爬电距离、电气间隙要符合对应的安全标准，避免出现耐压击穿的风险。

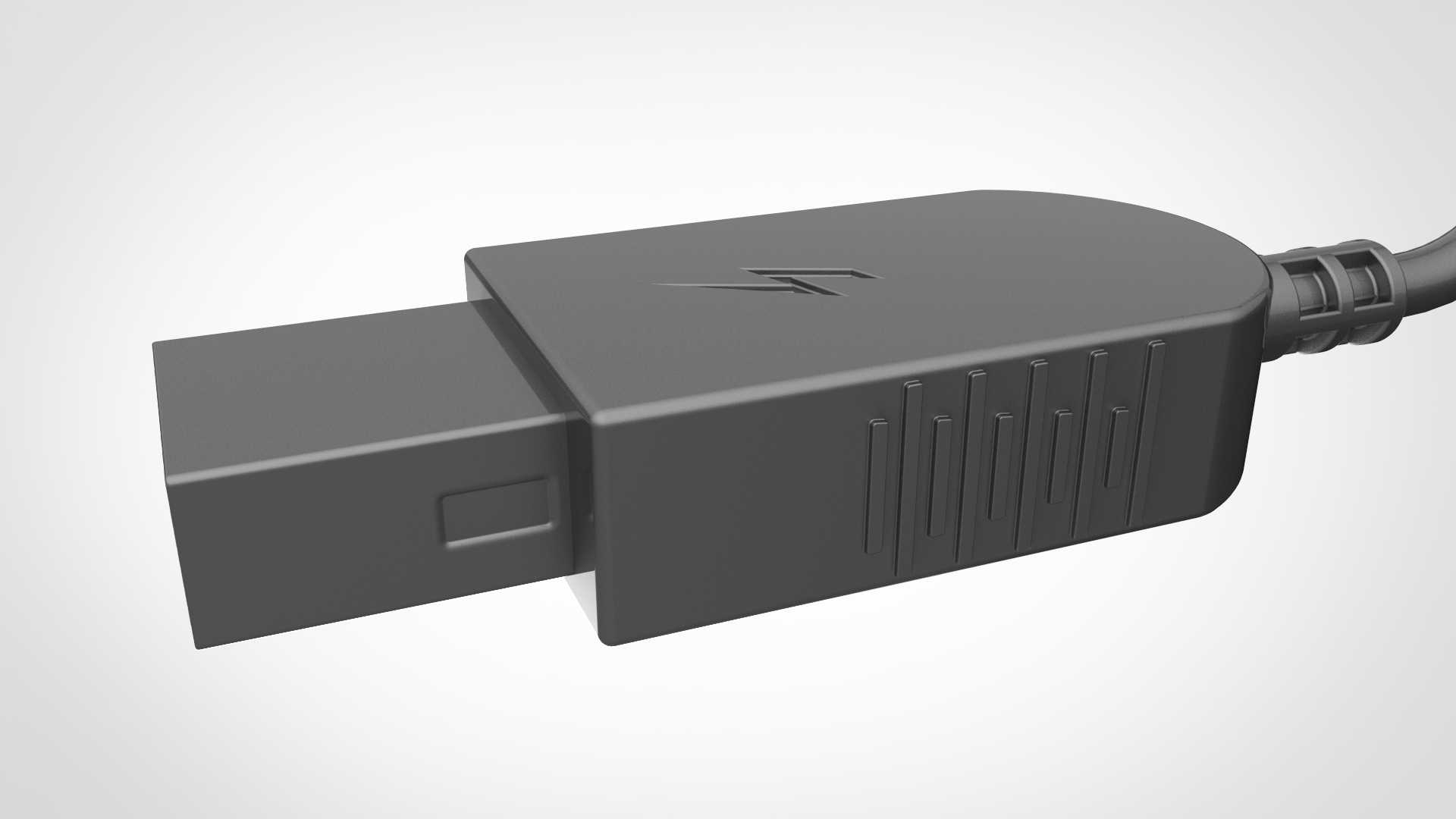

外壳表面的防滑筋位除了提升握持摩擦力，方便用户插拔施力之外，也能在注塑成型时减少外壳的缩痕，提升外观件的表面质量。插头表面的标识做了凹陷成型的处理，不会因为长期摩擦出现标识磨损脱落的问题，方便用户识别插接方向，避免反插损坏接口。实际建模过程中，要重点关注插拔配合面的公差带设置，公头和母座的配合间隙既要保证插接顺畅，又不能因为间隙过大导致接触晃动，端子的折弯角度、焊接位置的避空都要做详细的校核，避免组装时出现干涉。另外还要考虑材料的选择，外壳一般选用阻燃级的工程塑料，具备足够的结构强度和韧性，跌落时不会出现脆裂，金属端子选用高弹性的铜合金材料，表面做镀层处理，提升抗氧化能力和导通性能，降低长期使用后的接触电阻。这类接插件虽然体积不大，但是直接影响用户的实际使用体验，设计时每一个细节的尺寸、结构都要结合实际使用场景做反复验证，不能只看外观造型忽略结构可靠性。
