纤维挤出缠绕收卷机架结构设计

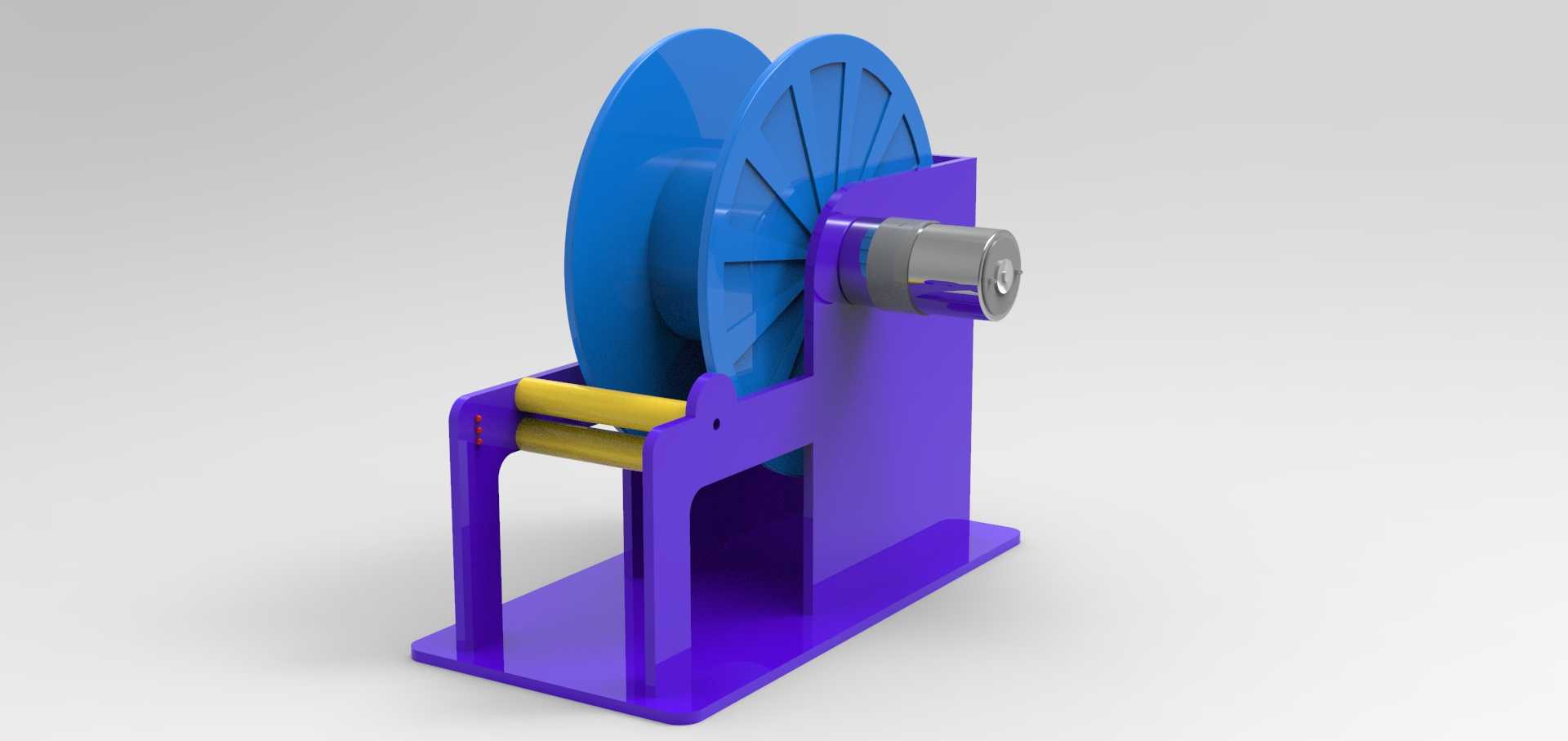

　　这套结构主要面向纤维挤出生产线的末端收卷工位，适配连续挤出成型的纤维丝束在线缠绕收集需求，在小型化纤实验线、复合纤维试制场景中，这类收卷装置需要兼顾安装便捷性与运行稳定性，避免丝束在收卷过程中出现张力波动导致的排线不齐、断丝问题。从结构布局来看，整体采用立式L型支撑板作为主承载构件，底部延伸出的平板安装边预留了螺栓固定孔位，可直接固定在生产线末端的型材机架台面上，安装边界控制在紧凑范围内，不会占用过多生产线排布空间，适配小型实验线的工位紧凑排布需求。主承载立板上部伸出的轴端用于安装缠绕卷盘，卷盘采用双侧挡边结构，可限制缠绕过程中丝束的轴向窜动，避免丝束从卷盘侧边滑落；立板下部平行布置的两根黄色导辊，表面做光滑处理，

　　主要作用是对进入卷盘前的丝束进行导向与张力缓冲，两根导辊的间距经过适配调整，可让丝束以稳定的包角进入卷盘缠绕区域，减少丝束与导辊之间的摩擦阻力，同时抵消前端挤出速度小幅波动带来的张力变化。设计过程中优先考虑了部件的拆装便捷性，卷盘与主轴的连接采用快拆式轴端定位结构，无需额外专用工具即可完成满卷盘的拆卸与空盘的更换，适配小批量试制过程中频繁换卷的操作需求；主立板与底部安装座采用一体化折弯加焊接的结构形式，相比拼接式机架拥有更好的结构刚性，在卷盘满卷承重状态下不会出现立板倾斜、轴端挠度超标的问题，可保证收卷过程中卷盘的回转同轴度。导辊的安装座在主立板上预留了长条形调节孔位，可根据实际生产的丝束直径、张力需求微调导辊的上下位置，

　　改变丝束进入卷盘的导入角度，适配不同规格纤维丝束的收卷要求，无需重新加工安装孔位即可完成参数调整。卷盘的驱动端预留了与动力源连接的轴伸结构，可根据实际产能需求匹配对应的减速驱动单元，低速运行状态下可实现稳定的恒线速收卷，避免内层丝束被外层挤压变形。整体结构没有多余的冗余设计，所有受力构件的壁厚都经过承重核算，在保证整体刚性的前提下控制了整体重量，单人即可完成整套装置的搬运与安装调试，非常适合小型生产线、实验室试制场景的灵活布置需求。在实际使用场景中，这套装置可直接对接纤维挤出机的冷却定型工位出口，丝束经过冷却定型后绕过两根导向辊，最终整齐缠绕在卷盘上，完成纤维成品的收集工序，相比简易的悬臂式收卷架，双侧支撑的卷盘安装结构可承受更大的满卷重量，适配更长时间的连续生产需求，减少换卷频次，提升小批量生产的作业效率。
