透明款约翰沃克主题烟灰缸结构设计

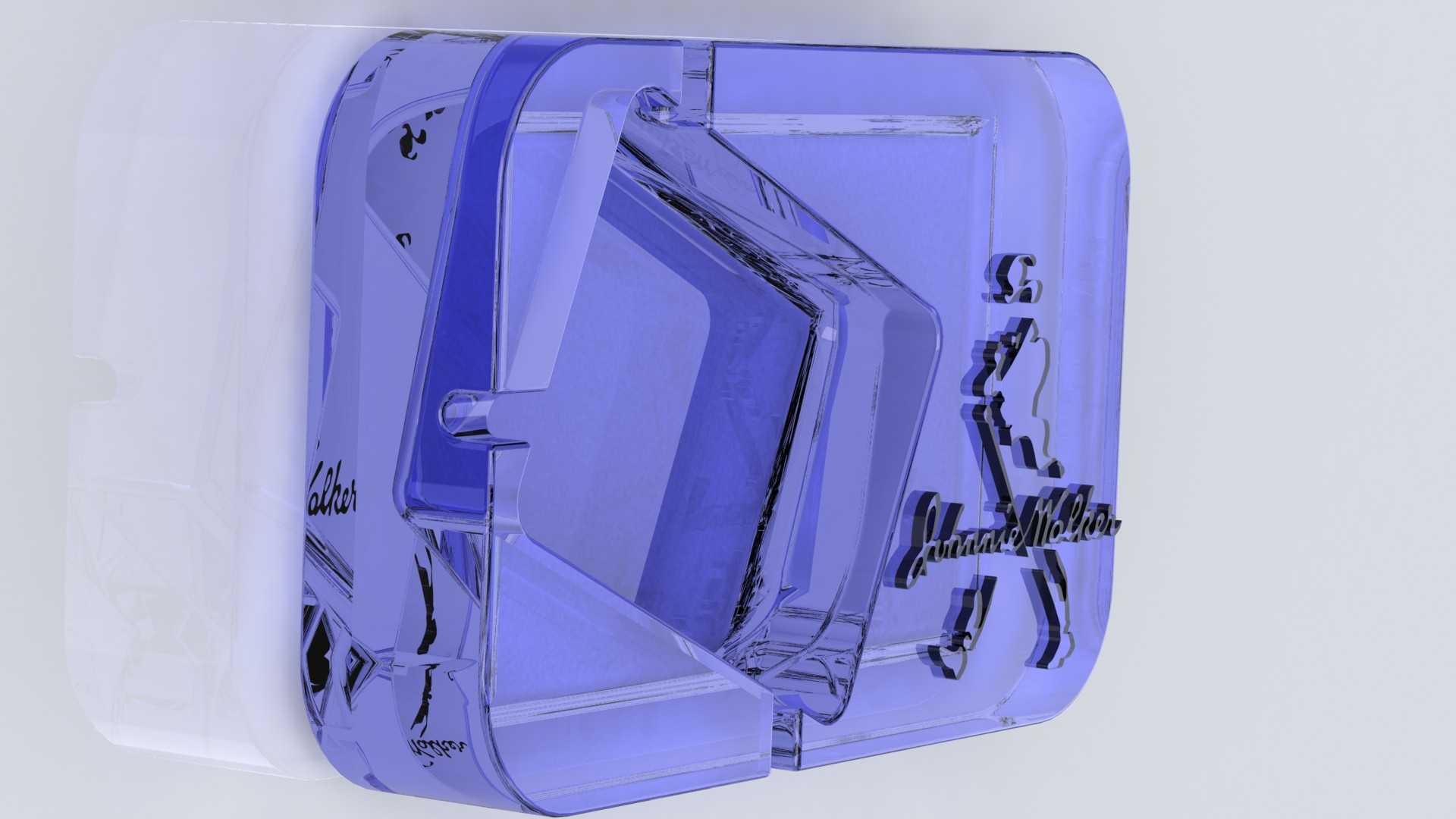

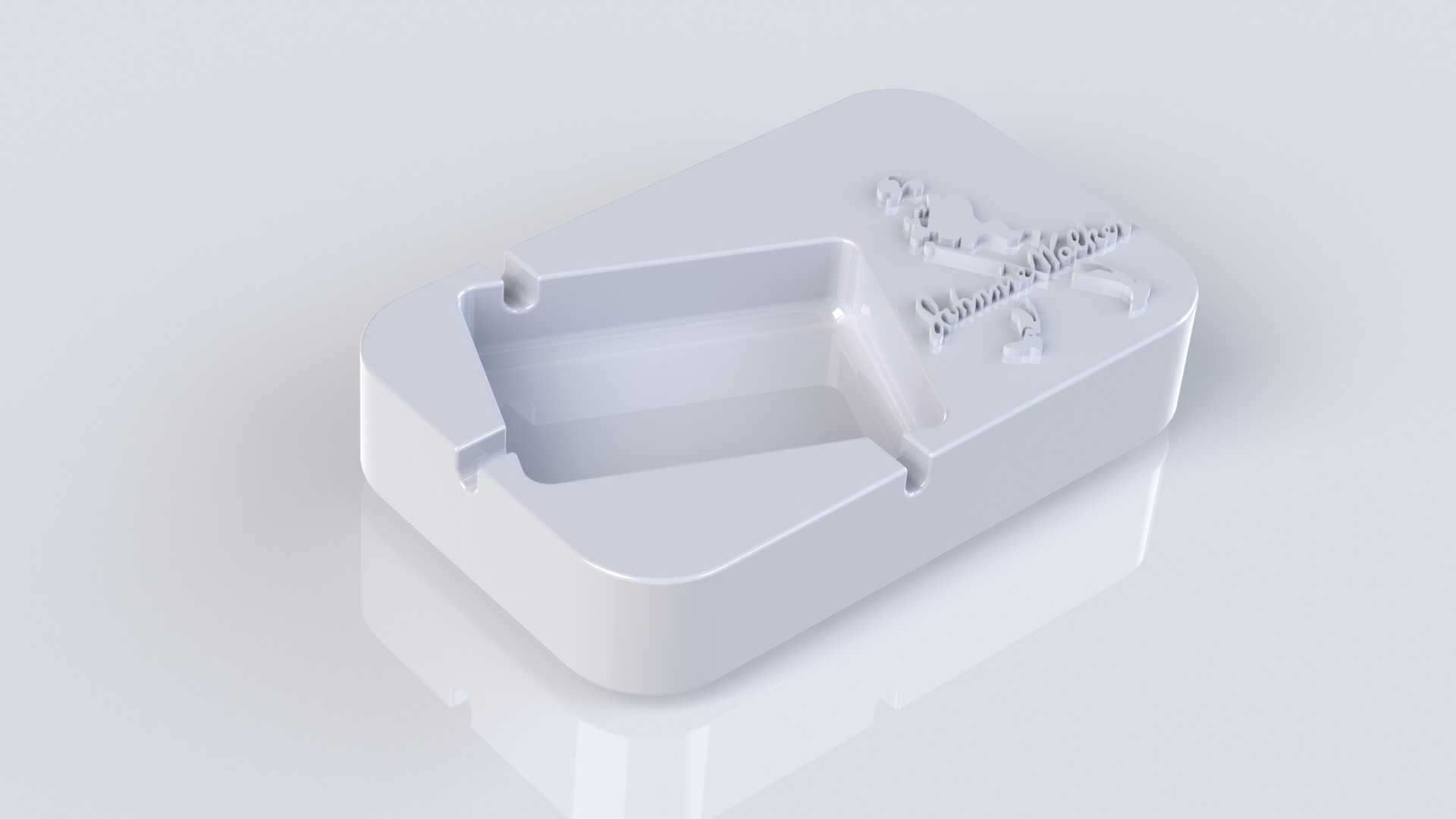

　　这款烟灰缸的设计最初是面向高端线下烟酒体验门店的桌面陈设需求做的定制化开发，区别于常规圆形、方形的通用烟灰缸，在满足基础盛接烟灰、临时搁置烟支功能的前提下，融入了特定酒品的品牌视觉元素，兼顾实用属性与桌面装饰属性，适配商务会客区、私人酒柜、主题休闲吧等多种场景的摆放需求。从结构设计层面来看，整体采用一体化注塑成型的方案，主体选用高透PMMA材质，也就是常说的亚克力，这种材料的透光率接近普通玻璃，但抗冲击强度是玻璃的数倍，日常使用中即使不慎滑落也不易碎裂，同时表面硬度足够，日常擦拭清理不容易产生划痕，能长期保持通透的视觉效果。整体外轮廓采用方正切角的造型，底部做了3mm厚度的平整贴合面，摆放时与桌面的接触面积足够大，

　　即使受到轻微的外力碰撞也不容易侧翻，盛接烟灰的内腔做了12°的斜度过渡，一方面是注塑成型时方便脱模，减少顶出痕迹对外观面的影响，另一方面斜壁结构能让弹入的烟灰自然滑向腔体底部，不会堆积在侧壁位置，日常清理时只需要倾倒后用湿抹布擦拭即可，没有清洁死角。烟支搁置位的设计没有采用常规的缺口式结构，而是在腔体侧壁靠上的位置做了三个内凹的弧形卡位，卡位的弧度适配常规直径8mm的普通卷烟以及直径12mm的粗支雪茄，搁置时烟支不会滚落，卡位的深度控制在5mm，既能够稳定承托烟支，又不会因为深度过深导致烟支熄灭的问题。侧面的品牌标识采用了一体成型的浮雕结构，没有采用后期粘贴、印刷的工艺，浮雕的凸起高度控制在1.5mm，边缘做了R0.5的圆角过渡，

　　既能够保证标识的辨识度，又不会因为凸起过高容易积灰，也不会在日常拿取时刮碰到手部。在壁厚设计上，整体主体壁厚均匀控制在4mm，侧壁与底部的衔接位置做了R8的圆角过渡，避免注塑成型时因为壁厚不均产生缩水、气泡等外观缺陷，同时均匀的壁厚也能让塑件冷却时的收缩率保持一致，减少成型后的内应力，避免长期使用出现开裂的问题。整体的外形尺寸控制在120mm100mm35mm，这个尺寸属于中等规格的桌面烟灰缸，不会占用过多的桌面空间，同时内腔的容积足够容纳30支以上烟支的烟灰量，日常使用不需要频繁清理。安装边界方面，因为是桌面摆放类的制品，不需要额外的固定结构，底部可以根据使用需求选配防滑硅胶垫，硅胶垫的厚度控制在1mm，粘贴在底部四个角的位置，

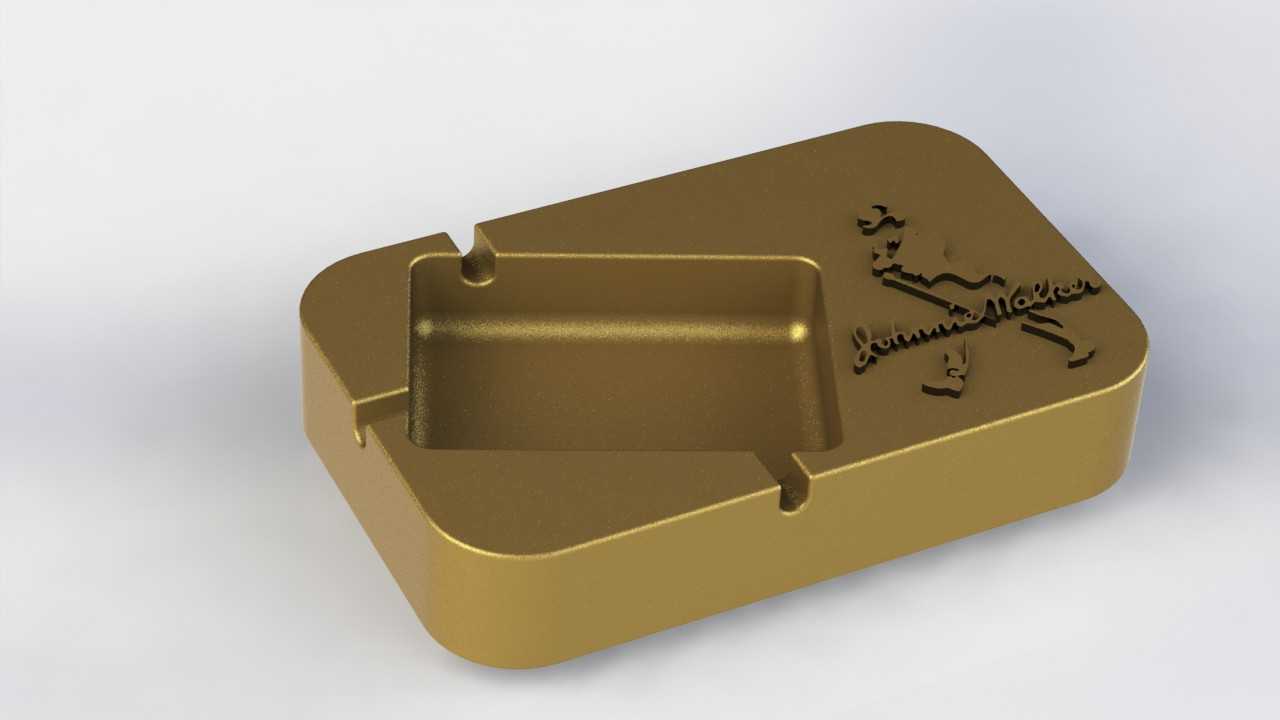

　　既能够增加与桌面的摩擦力，防止滑动，又能够避免底部的注塑合模线刮花木质、玻璃材质的桌面。从实际使用的场景拓展来看，这款结构除了作为烟灰缸使用之外，也可以作为桌面的小型收纳盒使用，用来盛放回形针、图钉等小型办公文具，或者作为糖果、坚果的小型盛具，通透的材质不管搭配什么风格的桌面装修都不会显得突兀。在建模过程中，所有的外观曲面都做了曲率连续的处理，透明材质对曲面的顺滑度要求很高，如果曲面存在微小的折角或者曲率不连续的位置，光线折射后会非常明显，影响整体的通透质感，所以在做侧面浮雕结构的时候，没有采用简单的布尔运算切除或者凸起，而是做了曲面的顺滑过渡，让浮雕区域和主体曲面自然融合，不会出现生硬的拼接痕迹。另外考虑到后期如果需要做不同颜色的版本，只需要调整注塑原料的色母比例就可以实现，不需要修改模具结构，比如做半透蓝色、半透烟灰色的版本，都能保持同样的结构强度和外观质感，适配不同的装修风格需求。腔体的深度做了25mm的设计，这个深度能够避免日常开窗通风时，气流把烟灰从腔体中吹出来，同时深度也不会过深，导致清理的时候手部不容易探入腔体底部擦拭。边缘的位置做了R2的圆角处理，没有尖锐的棱角，日常拿取、清洁的时候不会划伤手部，使用的安全性更高。
