斯泰加工装夹具精密装配结构

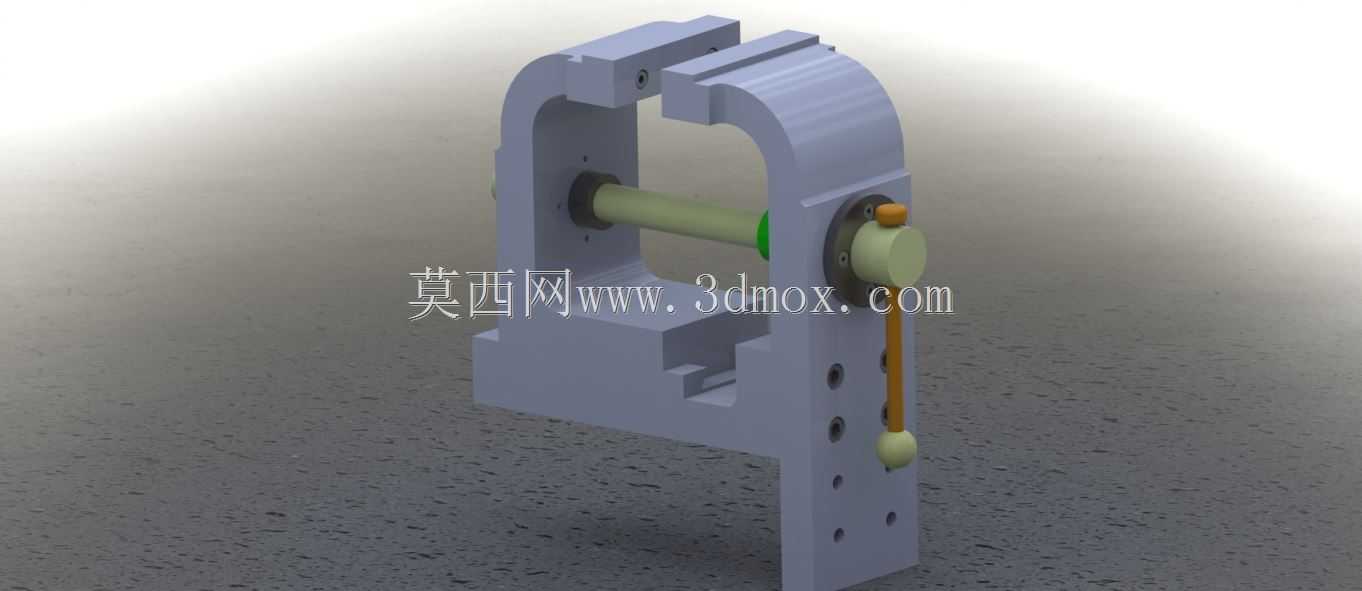

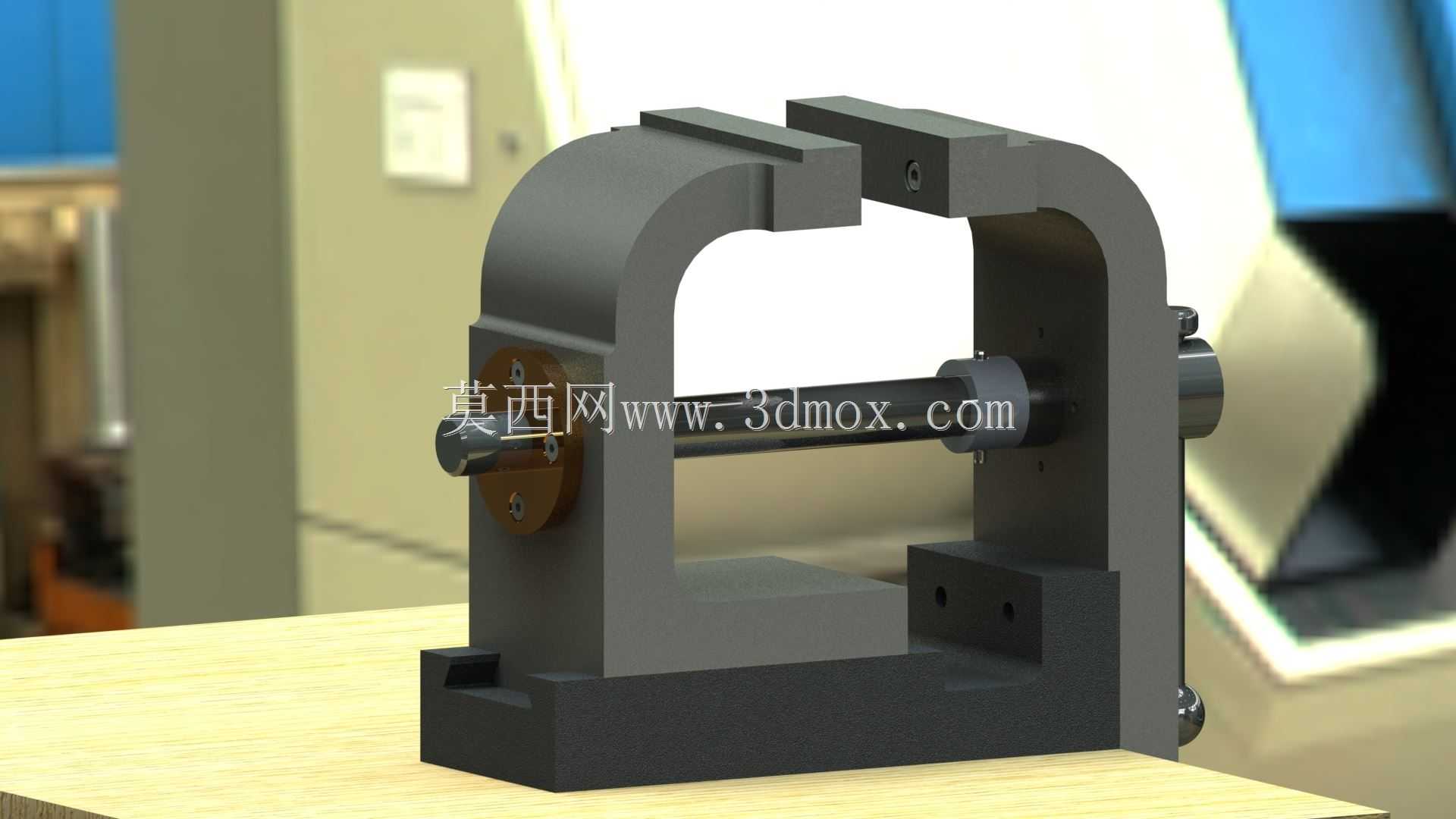

　　这套工装夹具结构在中小批量精密机加工、零部件检测工位以及装配线定位工序中有着非常广泛的落地场景，日常产线里遇到轴类、小型异形壳体类零件需要完成铣削平面、钻铰孔位、同轴度检测或者部件压装作业时，这类开口式C型架体的工装能够快速完成工件的定位与锁紧，省去了每次换装都重新找正打表的大量辅助工时。从实际使用的角度来看，架体主体采用高刚性灰铸铁或者厚钢板焊接后去应力处理的工艺路线，整体开口朝向操作侧，操作人员上下工件时不需要绕过庞大的设备本体，伸手就可以把待加工工件放置在架体下方的定位基准平台上，平台表面经过磨削加工，平面度控制在0.02mm以内，作为整个工装的Z向基准面，和工件的底面完全贴合，避免装夹过程中出现虚位、翘曲的问题。

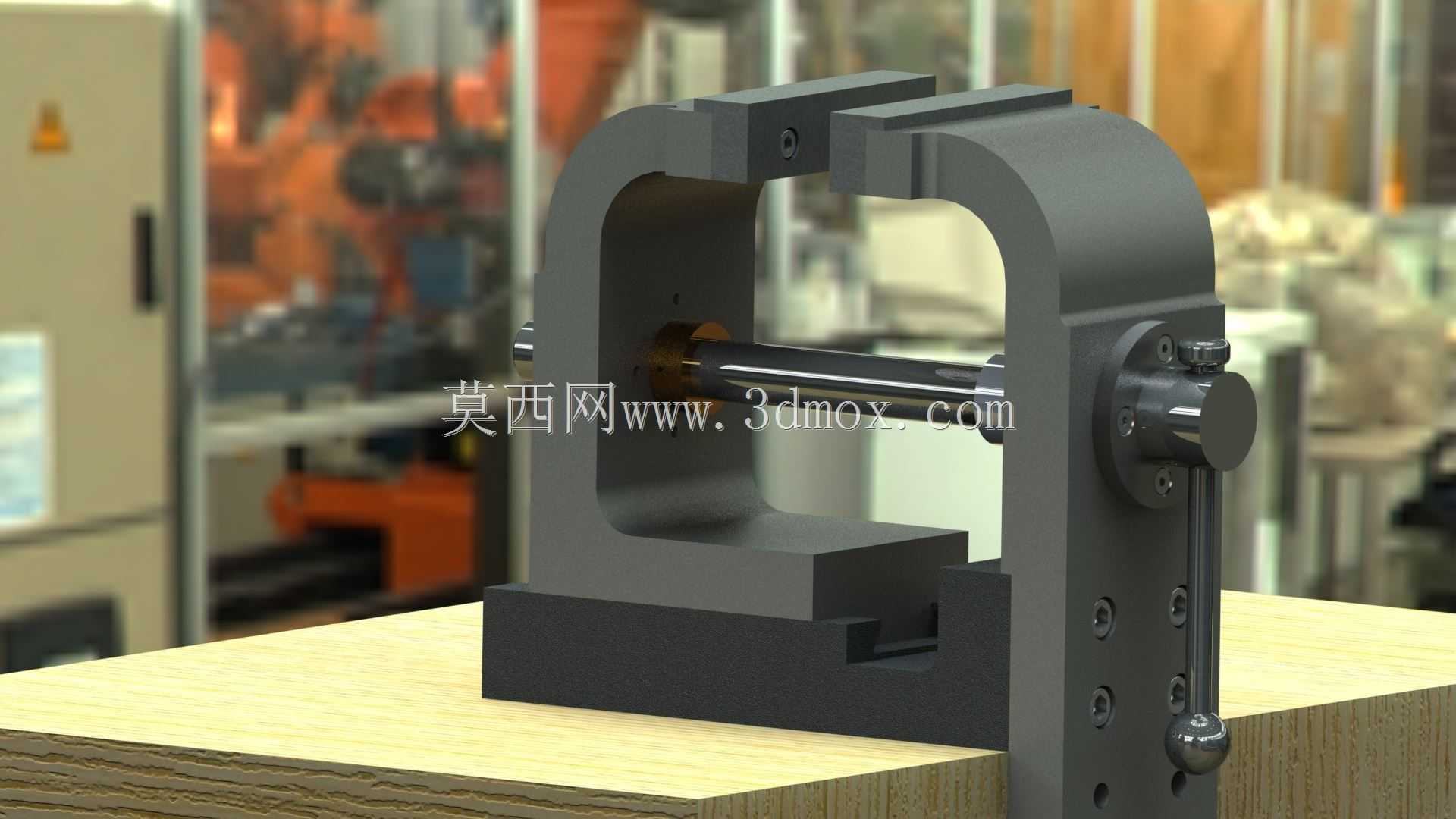

　　架体侧部集成的横向锁紧轴组件是这套工装的核心功能部件，光轴采用镀铬调质处理，表面硬度达到HRC55以上，和侧部安装座内的线性衬套形成高精度滑动配合，锁紧端可以根据待装夹工件的外形更换不同的压头，平压头适合压紧实体工件的平面，V型压头则可以直接抱紧圆柱类轴件，不需要额外搭配V型块就可以完成轴件的径向定位。侧部伸出的操作手柄采用偏心锁紧+螺纹微调的复合结构，当操作人员扳动手柄时，偏心段会带动横向锁紧轴向前进给，快速靠近工件表面，接近工件后还可以通过端部的微调旋钮调整压紧力，既可以避免刚性压伤工件的已加工表面，又能保证切削过程中工件不会出现窜动，手柄末端的配重钢球可以在锁紧状态下依靠自重保持锁止位置，不会因为设备振动出现手柄松脱、夹紧力失效的问题。

　　设计这套结构的时候，首先优先考量的是架体的刚性冗余，C型开口的喉深、喉高尺寸根据常见待加工工件的最大外轮廓预留了足够的操作空间，架体的侧壁厚度经过受力仿真校核，在最大5kN的压紧力作用下，架体开口处的变形量控制在0.015mm以内，完全可以满足铣削、钻削工序的切削抗振要求，不会因为架体刚性不足导致加工出的孔位偏斜、平面粗糙度超差。架体底座开设了多组贯通的安装槽孔，可以直接通过T型螺栓固定在机床工作台、检测平台或者自动化流水线的工位板上，安装孔的孔位间距匹配标准工作台的T型槽间距，不需要额外制作过渡连接板就可以完成换装，底座的底面和上端定位平台的平行度在零件加工阶段就一次性磨销保证，安装到工作台上之后只需要简单打表找正架体的侧向基准，就可以投入使用。

　　从安装边界维度梳理，整套工装的整体占地轮廓紧凑，不需要占用机床大行程范围内的过多空间，架体后方和左右两侧都预留了刀具走刀的避让空间，横向锁紧轴的最大行程可以覆盖不同尺寸规格的工件，当加工小尺寸工件时锁紧轴不需要伸出过长就可以完成压紧，加工接近开口最大尺寸的工件时，锁紧轴全行程伸出也不会和架体本体发生运动干涉。架体侧部的锁紧组件所有连接螺丝都采用内六角高强度规格，日常维护的时候可以快速拆开侧端盖，更换内部磨损的衬套或者密封件，光轴表面还预留了油杯注油孔，定期加注润滑脂就可以保证滑动副长期运行无卡滞，在车间多粉尘、多切削液的工况下，侧部的防尘密封圈可以阻挡碎屑、冷却液进入衬套内部，大幅延长工装的无故障使用周期。这类工装既可以作为独立的机用平口钳替代方案使用，也可以搭配专用的定位销、仿形定位块改造成针对特定零件的专用装夹治具，在多品种小批量的柔性生产场景里，不需要为每一个零件单独设计整套夹具体，只需要更换压头和定位块就可以快速切换生产品种，非常适配非标零部件加工、工装夹具实训室教学以及设备维修车间的临时装夹作业需求，结构上没有复杂的气动、液压元件，完全依靠机械结构实现锁紧，不会出现气源压力波动、油路泄漏导致的夹紧失效问题，在没有配置气路、液压源的普通钳工台、检测台上也可以直接投入使用。
