柴油发动机高压共轨喷油器总成结构

　　在商用车动力总成、乘用车柴油版以及非道路工程机械的燃油系统开发环节，喷油器属于直接决定燃烧效率与排放水平的核心执行件。这套共轨喷油器三维结构围绕高压共轨系统的实际装配需求搭建，还原了喷油器从顶部电接头、中部阀体到下端针阀喷嘴的完整外形与关键配合关系，可用于发动机舱布置校核、维修拆装演示以及燃油系统原理教学。

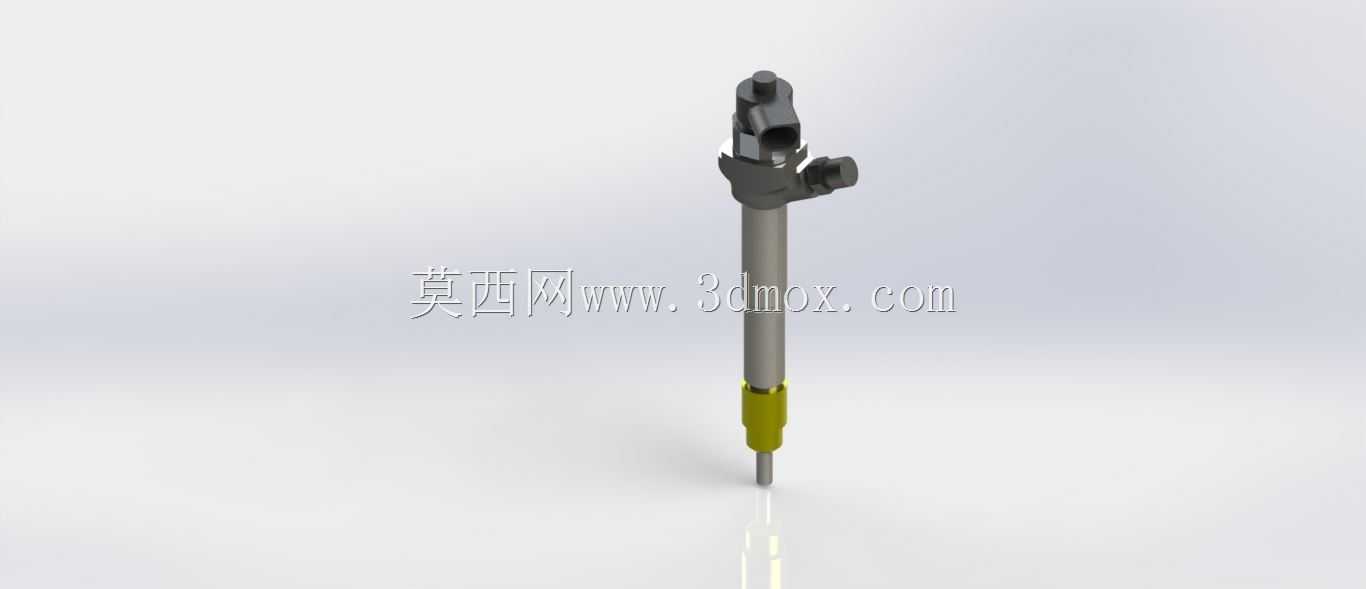

　　从实际用途来看，共轨喷油器的任务是把共轨管内维持恒定高压的柴油，按照ECU给出的喷射时序与喷油量，以极细雾化形态喷入气缸燃烧室。和传统机械式喷油泵不同，共轨系统把压力建立与喷射过程解耦，喷油器本体上集成了电磁阀（或压电晶体执行器）、液压伺服油路、针阀复位弹簧以及喷嘴偶件。模型上部偏置的深色块状结构就是电气接插与电磁阀安装区域，接插件朝向侧面留出，布线时要避免与缸盖罩壳、进气歧管干涉；中部细长杆身贯穿缸盖上的喷油器安装孔，杆身上的黑色限位台阶对应铜垫圈或密封锥面的压装位置，负责密封燃烧室燃气，防止高压气体窜入气门室腔。

　　下部黄色段为喷油器伸入气缸盖水套附近的防护套区域，最底端细针状部分是喷嘴，伸出后正对燃烧室凹坑。建模时这一段的外径公差与伸出高度（喷嘴突出量）必须严格对齐缸盖图纸：突出量过小，油束会打在燃烧室口沿，雾化混合变差；突出量过大，喷嘴尖端热负荷过高，容易积碳卡死。杆身总长、上部阀体的最大外廓以及接插件旋转角度，共同构成了整机布置的安装边界——在缸盖设计阶段，就要把喷油器中心距、周围缸盖螺栓位置、预热塞布局一并核对，保证装配工具能够伸入拧紧锁紧螺母，售后拆卸时也有足够空间拔出喷油器，不至于被摇臂轴或线束挡住。

　　结构设计思路上，这套模型保留了快速方案评审所需的全部外廓特征，省略了不影响布置的内部微细油道与弹簧细节，适合在SW环境下做总装干涉检查。上部阀体的六角与侧置接头体现了真实产品的装夹逻辑：喷油器通过压板或压紧螺母固定在缸盖凸台上，安装力沿杆身轴线传递，密封锥面受压后实现金属对金属密封；侧置的回油接头与电接头分置两侧，回油通道把喷油器内部泄漏的低压柴油导回油箱，接线端子则通过发动机线束连接到驱动单元。

　　在整车与台架应用场景中，这类喷油器工作在1600bar以上的高压环境，针阀每秒完成多次启闭，因此模型中杆身的高长径比、喷嘴端的细小直径都反映了零件的真实受力特征——细长杆体要承受高压燃油的轴向推力与缸盖振动，上端阀体则容纳控制阀组件，质量相对集中。做三维结构评审时，工程师通常会把该模型与缸盖、共轨管、高压油管、线束支架同步装配：高压油管从共轨管接入喷油器顶部进油口，弯曲半径不能过小以免产生应力集中；接插件上方要预留防水护套插拔空间；喷油器周围还要考虑隔热罩布置，避免排气侧辐射热导致电磁阀温度超限。

　　对于教学与维修培训场景，该模型可以直观展示喷油器在发动机上的竖立安装姿态、喷嘴朝向以及与燃烧室的对应关系，帮助理解多段喷射（预喷、主喷、后喷）如何通过这一执行件实现降振降噪与排放控制。整体外形按工程实际比例简化，各段直径过渡、接头位置与密封台阶均有体现，能够直接用于动力总成三维布局、拆装动画制作以及燃油系统零部件的选型对照。
